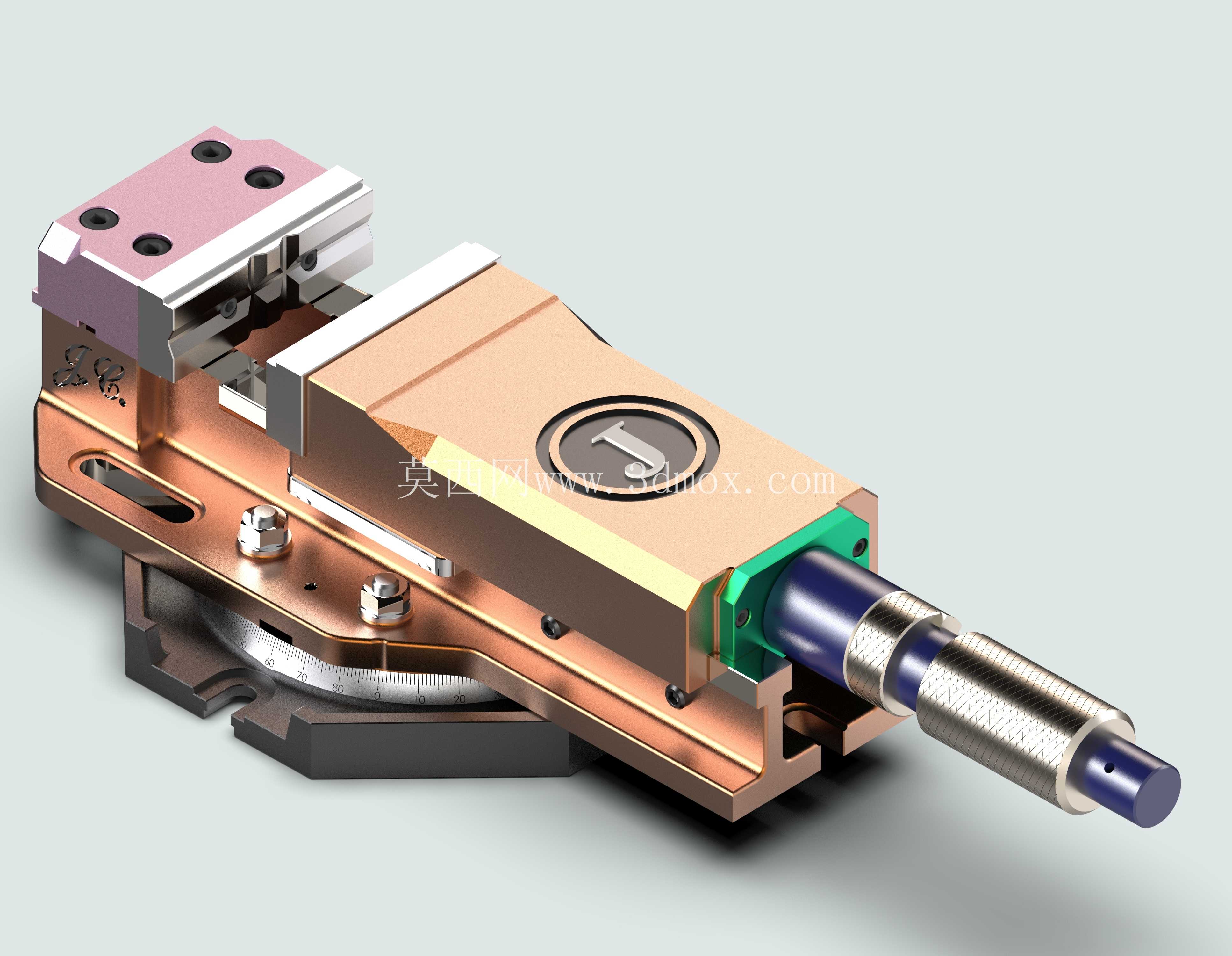

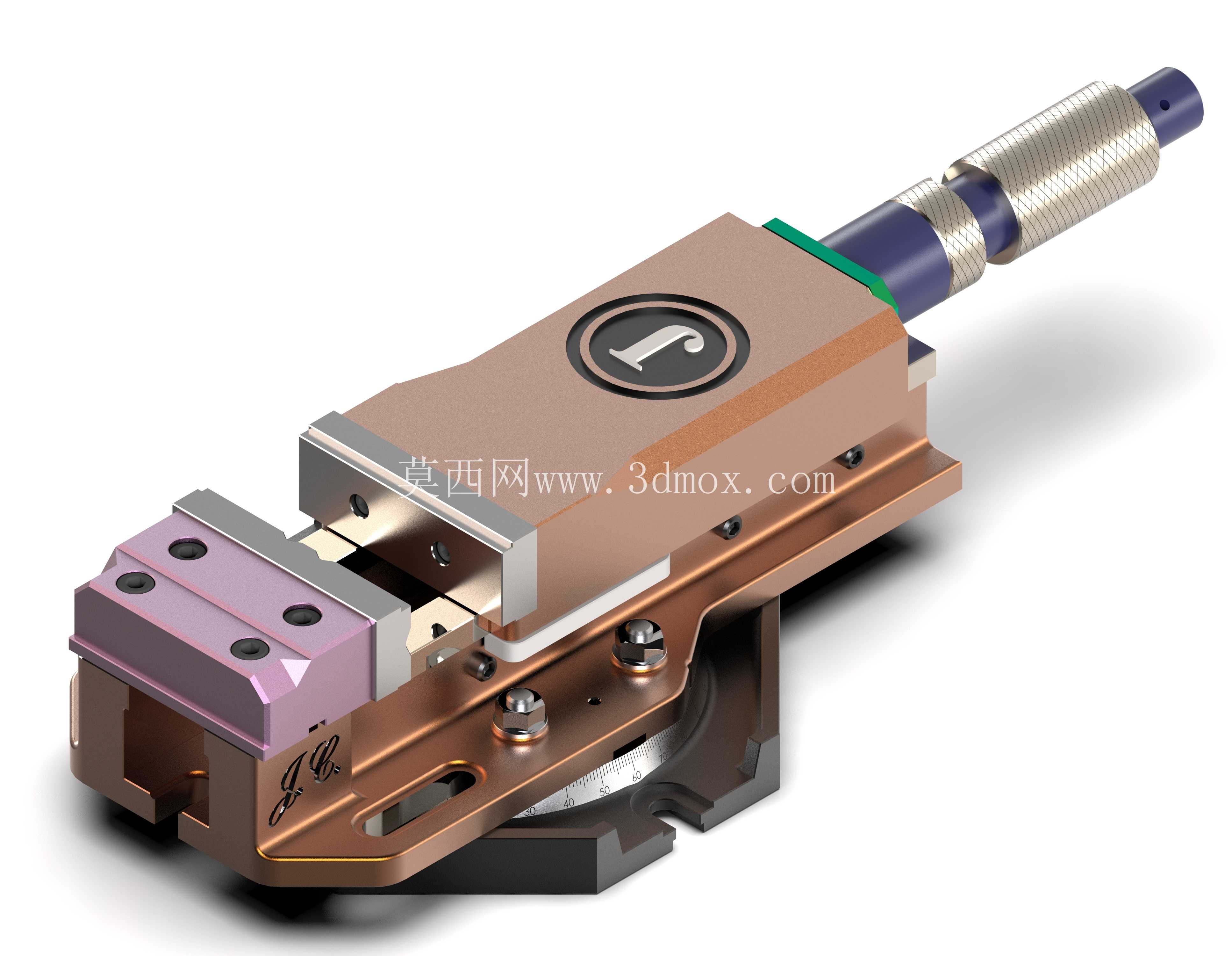

125mm带360度旋转底座机用台虎钳

　　这款125mm规格带360度旋转底座的台虎钳，是机械加工、钳工装配、模具修配场景中高频使用的夹持工装，日常在普通铣床、钻床工位旁，或是模具维修钳工台、小型零件装配工位上都能见到它的身影。不同于普通固定式台虎钳，它的旋转底座结构能让操作人员在不拆卸工件、不挪动钳体整体安装位置的前提下，直接转动钳身调整工件的夹持角度，在加工斜孔、修配斜面、多角度装配校验的场景下，能省去大量反复装夹找正的时间，尤其适合多工序小批量零件的加工夹持作业。

　　从结构设计逻辑来看，钳身主体采用高强度合金材质做整体刚性强化，固定钳身与活动钳身的配合导轨采用加宽式矩形导轨结构，相比窄导轨设计，在夹持大尺寸工件或是承受较大铣削、敲击载荷时，钳身的侧向形变量能控制在更小范围内，避免因钳口偏移导致的加工尺寸超差。钳口部分采用可更换式淬硬钢钳口设计，钳口表面加工有交叉防滑齿纹，既能保证夹持毛坯件时的摩擦力，防止工件在钻削、铣削受力时出现打滑移位，也可以根据加工需求更换软钳口，完成精加工零件、已成型表面零件的夹持，避免夹伤工件已加工表面。

　　传动部分采用梯形螺纹丝杠结构，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动更平稳，长期承受大夹持力的工况下不易出现螺纹滑牙、变形的问题，丝杠端部配有防松限位结构，避免活动钳身在开合到最大行程时出现脱落。旋转底座部分采用带刻度的转盘结构，底座与钳身的配合面做了精加工研磨处理，转动阻尼均匀，底座周边配有多个锁紧螺栓，调整到需要的角度后可以快速锁紧，保证加工过程中钳身不会出现角度偏移，底座的安装孔位按照通用机用虎钳的安装尺寸设计，可以直接适配多数标准机床工作台的T型槽间距，不需要额外做安装转接板，降低现场安装适配的工作量。

　　从安装边界尺寸来看，钳身最大开口距离适配125mm宽度规格的常规夹持需求，整体底座的安装孔距、钳身高度都符合通用机加工工位的操作 ergonomics 要求，操作人员站在工位前操作丝杠开合、转动底座调整角度时，手臂的操作高度处于舒适区间，长时间作业也不容易产生操作疲劳。在实际使用场景中，这款虎钳既可以单独安装在钳工工作台上完成手工锉削、零件装配、工件打磨等作业，也可以直接固定在小型数控铣床、钻床的工作台上，作为批量小型零件加工的夹持工装，360度旋转的特性在加工圆周分布孔、多斜面零件时，只需要一次装夹找正基准，后续转动钳身就能完成不同角度位置的加工，相比需要反复拆卸工件找正的固定式虎钳，能有效缩短单件加工的辅助时间。设计过程中针对钳身受力集中的部位，比如丝杠安装座、钳口固定位、底座锁紧位都做了局部加厚处理，同时通过拓扑优化去除了非受力部位的多余材料，在保证整体刚性满足加工载荷要求的前提下，尽可能控制钳体自身重量，方便工位调整时的搬运挪动。钳身表面做了防锈耐磨处理，长期在车间切削液喷淋、金属粉尘的环境下使用，也不容易出现锈蚀、表面涂层脱落的问题，日常维护只需要定期给丝杠、导轨配合面加注润滑脂，就能保证长时间的顺畅使用。
