可调摆杆式行程限位开关ME-8107结构

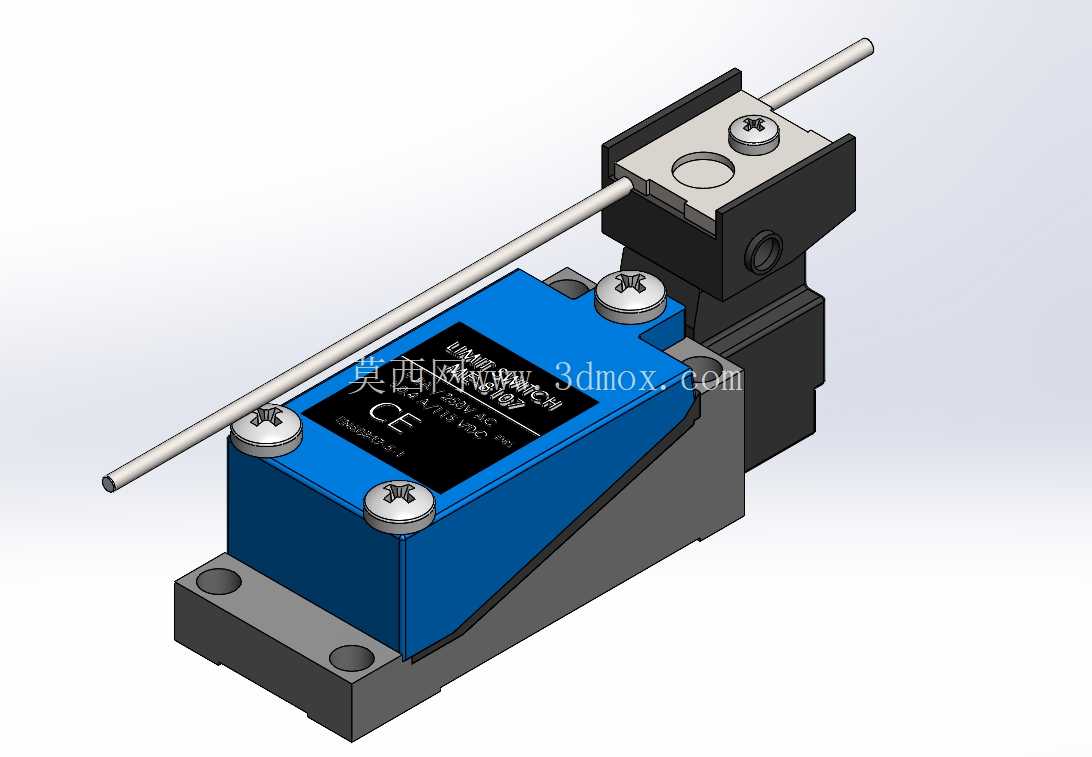

　　这款ME-8107型可调摆杆式限位开关，是工业自动化产线、输送设备、机床进给机构里极为常用的位置检测元件，日常选型中常用来做设备行程端点的硬限位保护，或是工装夹具到位触发信号的检测部件。从结构设计来看，主体采用基座加防护上盖的分体式装配结构，基座为压铸成型的灰黑色金属材质，底部预留两个沉头安装孔，安装孔的孔距符合通用行程开关的安装尺寸规范，可直接替换同规格的老旧损坏开关，不需要重新在设备安装板上打孔调整，适配性较强。上盖部分采用蓝色工程塑料注塑成型，表面做了细微的磨砂质感处理，既可以提升外壳的绝缘防护性能，也能在车间多油污、多粉尘的环境下减少污渍附着，日常维护擦拭更方便。

　　顶部的触发执行端为可调式金属摆杆结构，细长的金属圆杆穿过顶部的固定座，固定座上设置两颗锁紧螺丝，可根据实际触发位置的需求调整摆杆的伸出长度，调整到位后拧紧锁紧螺丝即可固定摆杆位置，不需要额外加工定制摆杆长度，适配不同安装空间下的触发需求。摆杆与内部微动开关的传动结构做了密封处理，可阻挡车间内的切削液、粉尘进入开关内部，避免内部触点接触不良，延长元件的使用寿命。从实际应用场景来看，这类限位开关常安装在皮带输送机的两端机架上，当输送线上的工装托盘移动到行程端点时，托盘边缘触碰摆杆，摆杆偏转带动内部微动开关动作，输出电信号给PLC控制系统，触发输送电机停止或是反向运行，避免托盘冲出行程范围造成设备碰撞。在普通钻床、铣床的工作台进给机构上，这类开关也常作为超程保护元件安装在进给导轨的两端，当工作台移动到极限位置时，工作台侧面的撞块触碰摆杆，直接切断进给回路的电源，避免工作台超程碰撞导轨端部造成设备损坏。在自动化装配专机里，这类开关也可用来检测气缸的伸出、缩回到位状态，相比磁性开关，这类机械式限位开关的抗干扰能力更强，在焊接设备、强电磁干扰的车间环境下，不会出现信号误触发的问题，运行可靠性更高。

　　设计这款三维模型的时候，完全按照实物的装配关系做了分零件建模，基座的安装沉孔深度、上盖的固定螺丝位置、摆杆固定座的调节间隙都和实物保持一致，摆杆部分设置了可活动的装配约束，在三维装配环境下可以模拟摆杆被触碰后的偏转动作，方便工程师在做设备整体装配的时候，模拟开关触发的动作行程，验证撞块的安装位置是否合理，避免实际装配的时候出现摆杆触碰角度不对、触发不到位的问题。外形尺寸方面，开关主体的宽度、高度都控制在通用安装尺寸范围内，安装时从基座底部穿入M4的固定螺丝即可完成固定，接线端位于开关主体的侧下方，预留的接线空间足够接入常规的RV0.5平方多股控制线，接线完成后可盖上配套的防水接线盒盖，进一步提升接线部位的防护等级。

　　在做设备布局设计的时候，需要注意摆杆的触发方向，要保证设备运动部件的触碰方向与摆杆的偏转方向一致，避免垂直方向的力直接冲击摆杆，造成摆杆弯曲变形或是内部传动结构损坏。同时安装位置要避开设备切削液直接喷射的方向，虽然开关本身具备一定的防护能力，但长期被高压切削液喷射还是可能造成液体渗入内部，影响触点的使用寿命。这款模型的细节还原度较高，外壳表面的标识刻印、固定螺丝的头部槽型、摆杆的端部倒角都做了还原，可直接用于设备三维装配的干涉检查、安装位置模拟，也可作为电气元件库的标准件存入企业的三维模型库，方便后续设计项目直接调用，减少重复建模的工作量。
