1/2英寸螺纹密封用可配置橡胶O型圈

在液压管路、气动回路、低压流体输送系统的螺纹连接节点，密封失效是引发跑冒滴漏问题的核心诱因，尤其是1/2英寸规格的英制管螺纹，作为中小通径流体管路最常用的连接形式，广泛分布在车间气动主管路分支、小型液压站控制油口、民用供水支管、小型设备冷却回路等场景，这类螺纹本身仅具备机械连接锁紧能力，不具备流体密封功能，必须搭配适配的密封元件才能阻断介质泄漏路径。传统的螺纹密封方案多采用生料带缠绕、密封胶涂抹的形式，这类方案存在装配一致性差、拆卸后密封残留难以清理、反复拆装后密封性能衰减快的问题，尤其是在需要定期拆解维护的管路节点，生料带碎屑还可能进入管路内部，堵塞节流孔、损坏阀芯类精密元件，给系统运行带来额外故障风险。

这套可配置的O型圈密封结构，正是针对1/2英寸英制管螺纹的密封痛点设计，区别于常规的平垫片密封形式，O型圈采用截面为圆形的橡胶圈体，装配时嵌入螺纹端部预留的密封槽内，依靠螺纹旋紧过程中产生的轴向挤压力，让橡胶圈体产生可控的弹性形变，填充密封结合面之间的微观凹凸间隙，在螺纹连接的端面形成一圈连续的环形密封带，既可以阻断流体沿螺纹牙型间隙向外渗漏的路径，也不会因为过度挤压导致密封件被挤入螺纹配合间隙造成切边损坏。

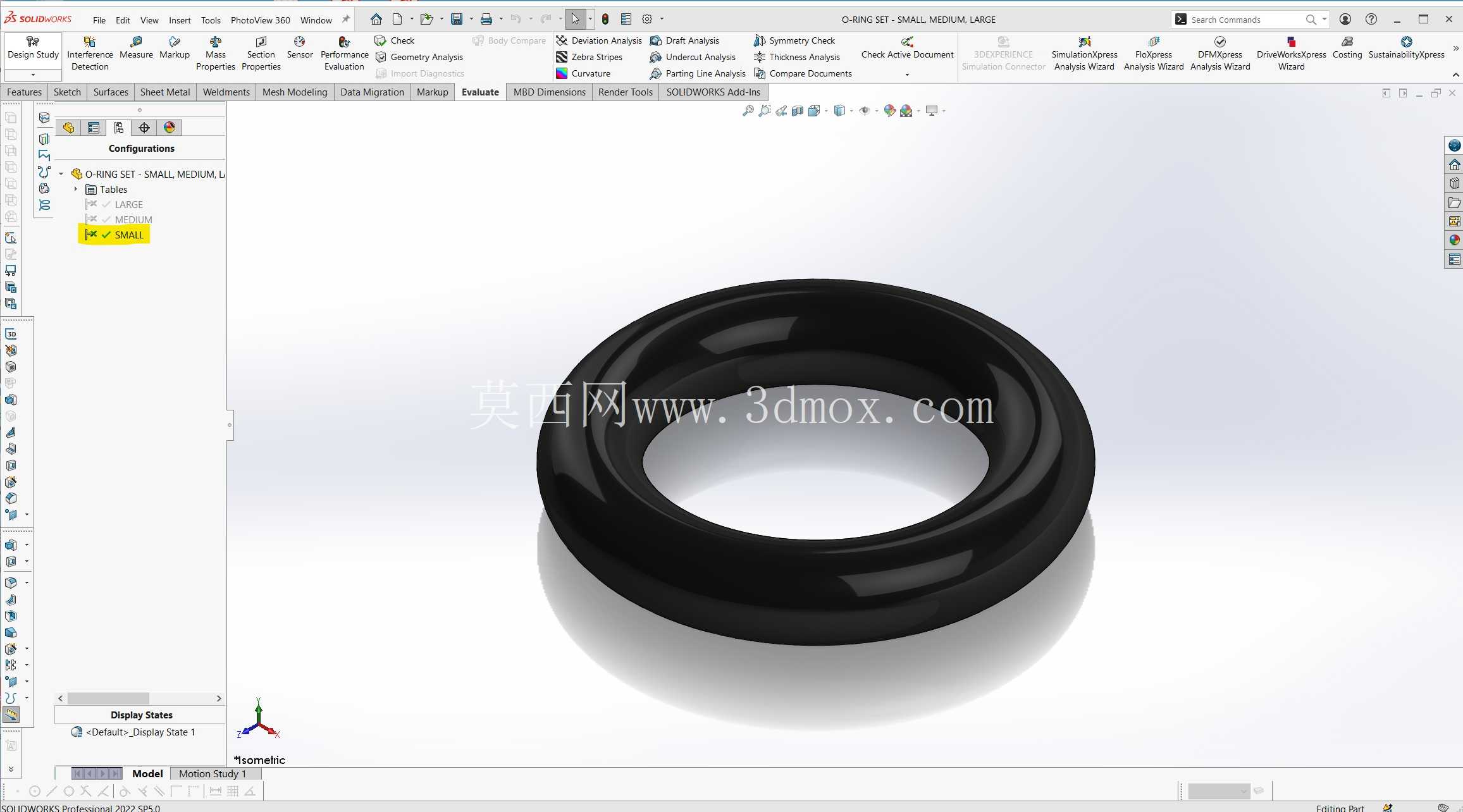

从结构设计逻辑来看，这套模型预留了充分的参数调整空间，设计者可以根据实际使用的工况压力、介质类型、工作温度区间，灵活调整O型圈的线径、内径尺寸，以及适配的密封槽深度、槽宽、倒角参数。比如在0-1.6MPa的低压气动回路中，可以选用邵氏硬度70度的丁腈橡胶材质，搭配1.5mm线径的圈体，密封槽深度设置为1.2mm，槽宽预留2mm的空间，保证橡胶形变时有足够的膨胀余量，不会因为槽体空间不足导致圈体被压溃；如果是应用在0-6MPa的中压液压油回路，则可以选用邵氏硬度90度的丁腈橡胶或者氟橡胶材质，线径加大到2.4mm，密封槽的端部增加15度的导入倒角，避免装配过程中圈体被螺纹锐边划伤，同时在槽底预留0.3mm的间隙，保证高压下圈体有足够的形变空间填补结合面间隙。

在安装边界的适配性上，这套结构完全匹配1/2英寸英制管螺纹的标准连接尺寸，不需要对现有标准螺纹接头进行额外的改造加工，只需要在公头或者母头的端面上加工对应尺寸的环形密封槽，就可以直接替换原有的生料带或者平垫片密封形式。装配过程中不需要额外的涂胶、缠绕工序，只需要将O型圈平整放入密封槽内，按照标准扭矩拧紧螺纹接头即可，装配效率相比传统密封形式提升60%以上，而且反复拆装5次以内不需要更换密封件，密封性能不会出现明显衰减，大幅降低了管路维护的成本和时间。

从实际使用的场景覆盖来看，这套密封结构不仅可以应用在常规的水、气、液压油介质管路，调整橡胶材质后还可以适配弱腐蚀性化学介质、高低温工况的密封需求，比如更换氟橡胶材质可以耐受200℃以内的高温以及多数酸碱介质，更换硅橡胶材质可以适配食品级管路的卫生要求，更换三元乙丙橡胶材质可以耐受户外老化以及刹车油、防冻液类介质。模型的可配置特性也让设计人员不需要从零开始绘制密封结构，只需要输入对应的工况参数，就可以快速生成适配的O型圈和密封槽模型，直接导入到整体管路或者设备的装配体中，减少重复建模的工作量，同时也能避免因为密封槽尺寸设计不合理导致的密封失效问题。

在细节设计上，这套结构充分考虑了工程实际中的装配公差累积问题，O型圈的内径尺寸比密封槽的底径大0.1-0.2mm，装配时可以依靠橡胶的弹性卡在密封槽内，不会在螺纹拧紧的过程中出现圈体移位、脱落的问题；密封槽的外边缘预留了0.5mm的避让台阶，避免螺纹拧紧时接头端面的锐边直接切割O型圈；同时圈体的压缩率控制在15%-30%的合理区间内，既保证足够的密封比压，也不会因为压缩量过大导致橡胶产生永久形变，缩短密封件的使用寿命。
