小型手动螺旋顶升支撑组件结构设计

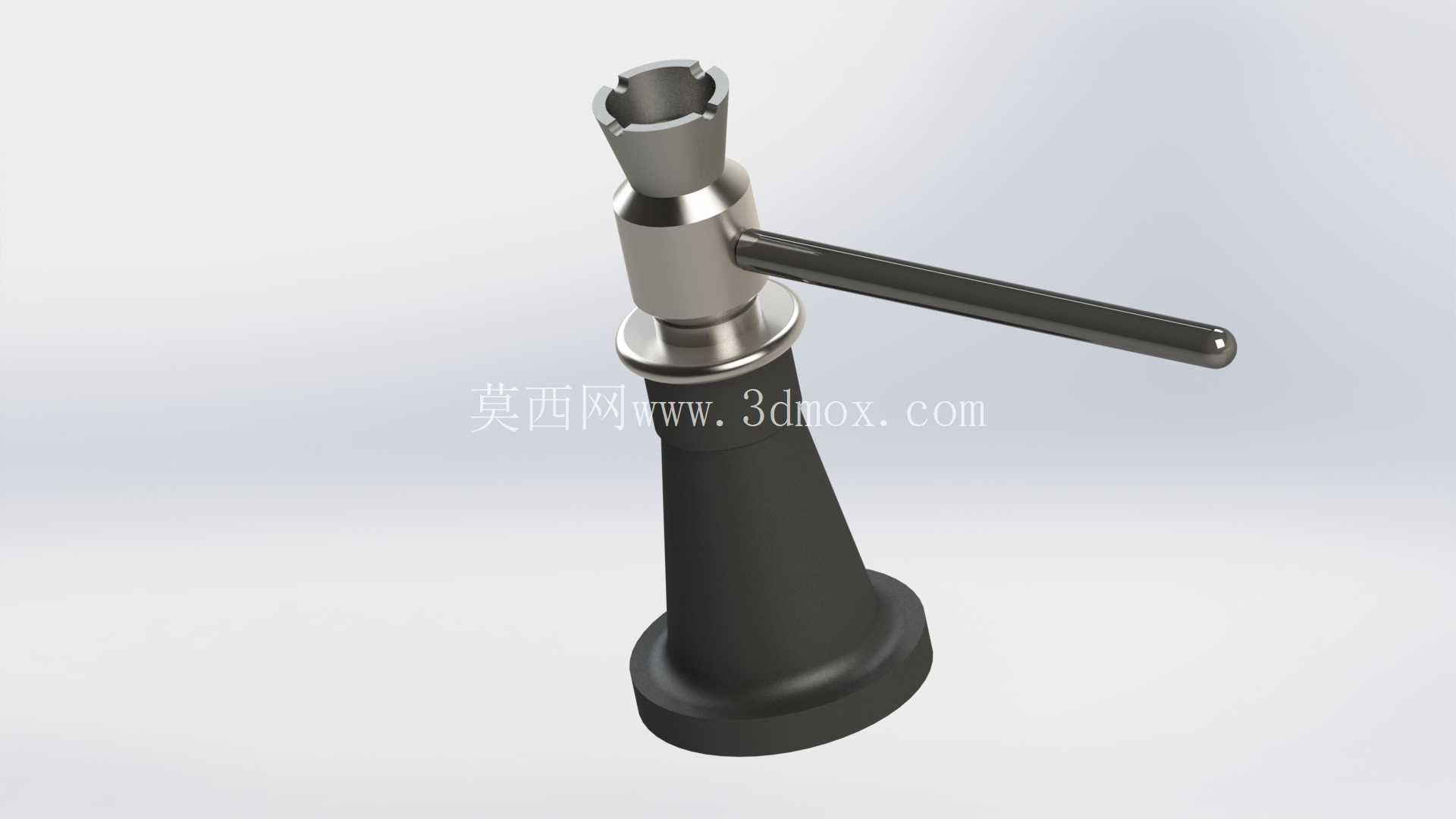

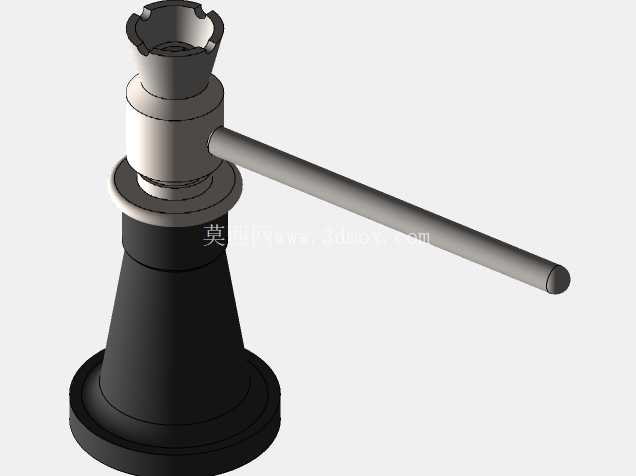

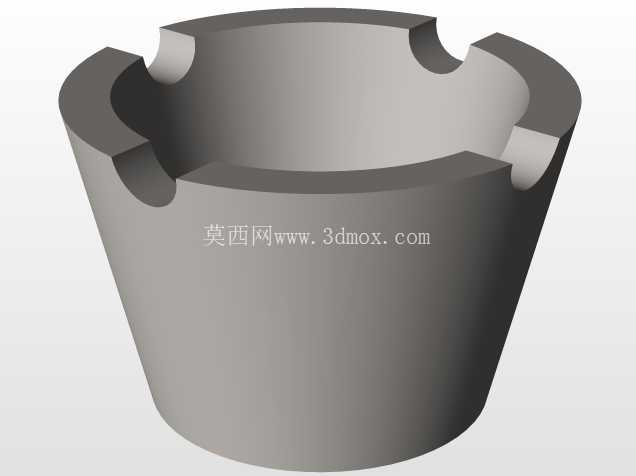

　　这款手动螺旋顶升组件，在小型设备检修、工装夹具调平、轻型构件临时支撑场景中应用十分广泛，区别于液压类顶升工具，它不存在密封件老化泄漏、长期静置泄压回落的问题，在无动力源的野外作业、狭小工位操作场景下，适配性更强。从结构功能来看，组件通过梯形螺纹副实现力的传递与位移输出，顶部带卡槽的支撑头可适配不同规格的被支撑件接触面，避免顶升过程中出现滑移偏载；侧向布置的长操作力臂，利用杠杆原理放大输入扭矩，操作人员无需施加过大的手动力即可实现额定载荷的顶升动作，力臂与螺杆顶部的连接采用快拆式配合结构，非作业状态下可将力臂取下，减少组件整体占用空间，便于收纳与转运。

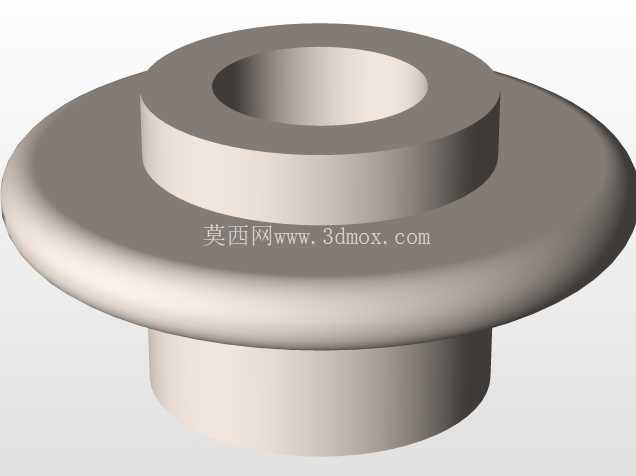

　　底座采用锥形扩面结构，底部支撑面直径大于上部筒体直径，可有效分散载荷对支撑基面的压强，避免在软质基面作业时出现下陷倾斜，底座与螺杆筒体的连接采用过盈配合加定位销固定，保证顶升过程中整体结构的同轴度，避免螺杆受偏载出现弯曲变形。设计过程中，螺纹副选用梯形牙型，相比普通三角螺纹，其牙根强度更高，传动效率更适配手动操作的低速重载场景，螺纹升角控制在自锁区间内，即便撤去操作力臂，支撑状态下的组件也不会因载荷作用出现反向回转回落，无需额外加装锁紧机构即可实现任意位置的支撑锁定，简化了整体结构。

　　筒体部分作为螺杆的导向支撑，内壁加工有足够长度的导向段，保证螺杆伸出至最大行程时，仍有足够的配合长度避免出现卡滞或晃量，筒体与底座的过渡位置做了圆弧过渡处理，减少应力集中，在承受冲击载荷时不会出现根部断裂的问题。从安装与使用边界来看，组件整体为独立一体式结构，无需额外固定安装，放置于平整支撑基面即可使用，作业时需保证支撑头与被支撑件接触面贴合度不低于80%，避免点接触造成局部应力过大损坏零件；螺杆的伸出行程需控制在标定范围内，伸出过长会导致螺纹啮合长度不足，存在滑牙风险；侧向力臂的操作力需垂直于力臂杆身施加，避免斜向施力造成力臂连接部位变形。

　　日常维护时，仅需定期向螺纹副涂抹润滑脂，减少螺纹磨损，延长组件使用寿命，无需像液压顶升工具那样定期更换密封件、补充工作介质，维护成本极低。在工装夹具应用场景中，这类组件常作为可调支撑脚使用，用于焊接工装、装配工装的基面调平，通过旋转螺杆调整支撑高度，配合锁紧螺母可实现高度的长期固定；在小型设备检修场景中，可用于轻型设备部件的顶升对位，比如小型机床的垫铁调平、轻型输送线的高度调整，相比液压工具，其微调精度更高，可通过控制力臂的转动角度实现毫米级的高度调整，适配对顶升精度有要求的作业场景。结构设计上，所有受力零件均做了载荷校核，螺杆的中径尺寸、牙型厚度按照额定顶升载荷的1.5倍安全系数设计，操作力臂的抗弯强度按照单人最大操作力校核，保证正常使用过程中不会出现塑性变形；顶部支撑头的卡槽尺寸适配常见的型钢、设备底座凸缘结构，无需额外加工转接件即可直接使用，降低了现场使用的适配成本。
