工业电镀铬处理槽体结构设计

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1107979
  • 工业电镀铬处理槽体结构设计
  • 工业电镀铬处理槽体结构设计
  • 工业电镀铬处理槽体结构设计

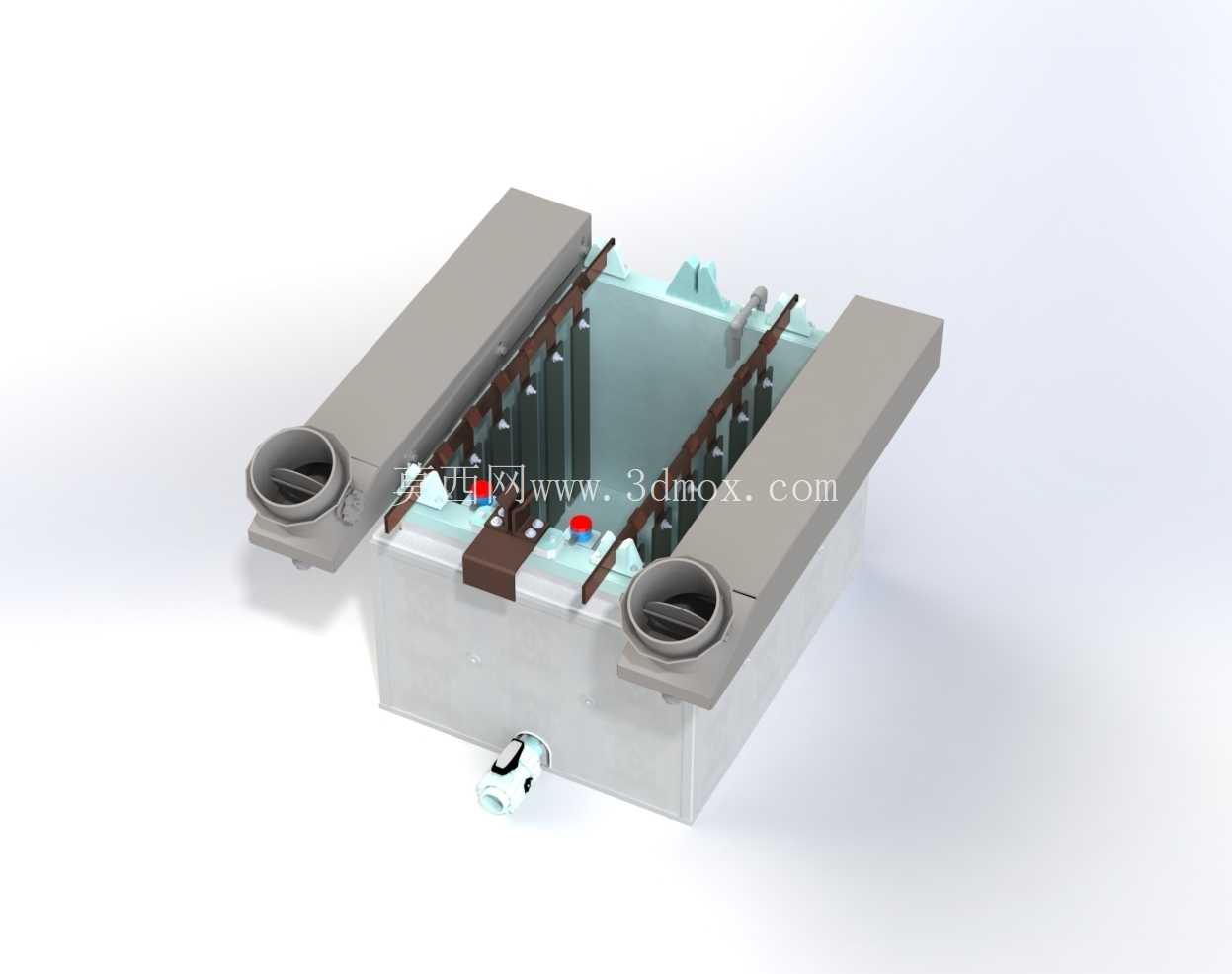

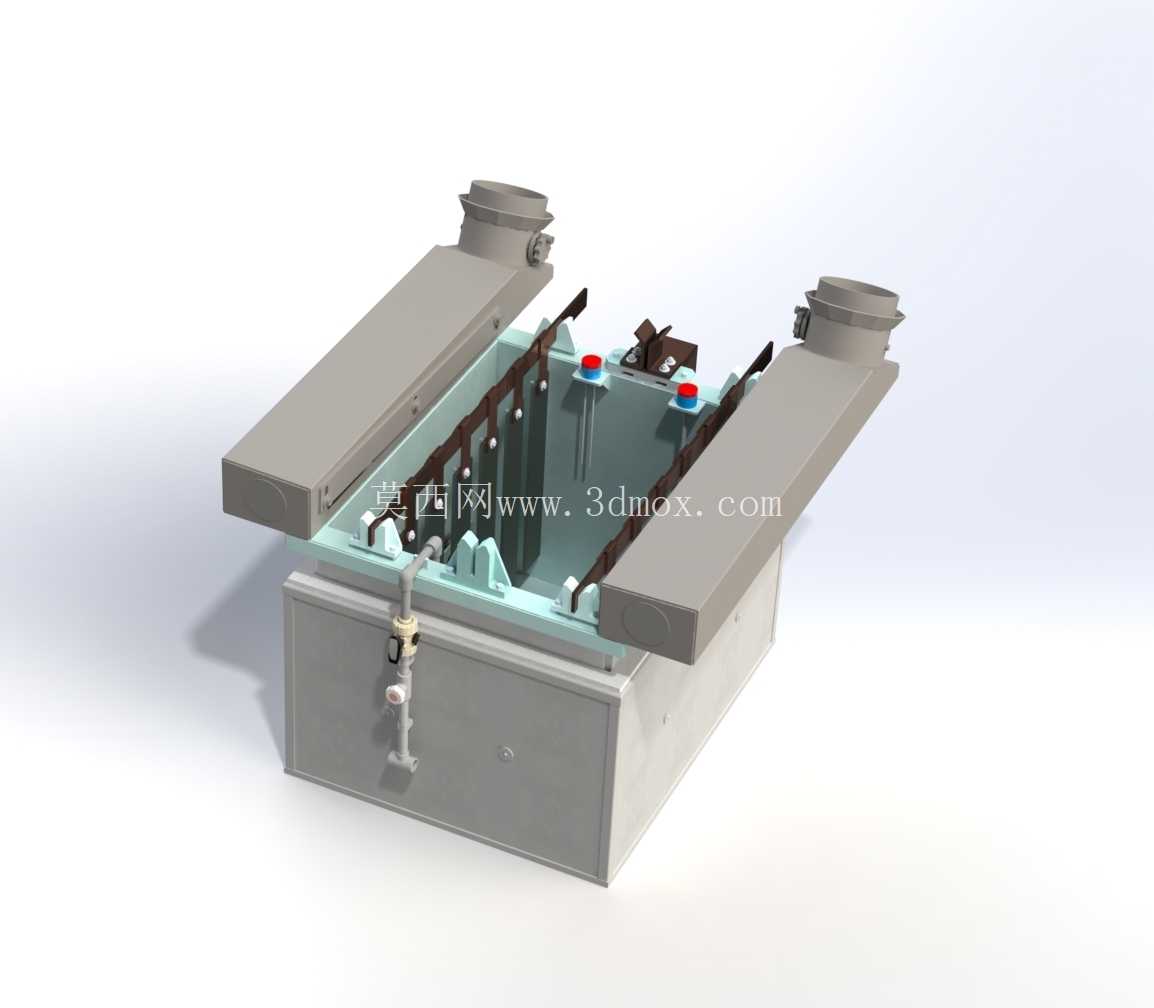

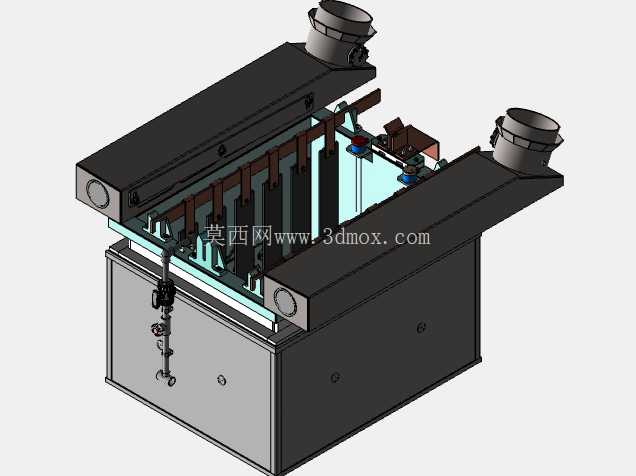

  从结构设计逻辑来看,槽体采用上宽下窄的箱式焊接结构,主体槽身选用12mm厚的PP板材无缝焊接成型,内壁额外增设5mm厚的PVC软板衬层,避免长期接触含铬电解溶液出现渗漏、溶胀问题,槽体底部设置3°的倾斜坡度,坡向槽体侧下方的排液阀位置,方便换槽时彻底排空槽液、清理槽底沉积的铬酐残渣,减少残液残留带来的交叉污染风险。槽体顶部两侧设置对称的外延支撑台,用于安装阳极导电座、挂具导向滑轨以及槽边抽风罩的连接法兰,支撑台采用加厚PP板材与槽身一体焊接,承重能力可达每米80kg,完全满足铜排、阳极板以及抽风管道的静载荷要求,不会出现长期使用下沉变形的问题。在金属表面处理生产线的布局规划中,镀铬槽是整条电镀工艺段的核心承载单元,其结构合理性直接决定镀层沉积均匀性、生产操作安全性以及长期运行的耐蚀寿命。这类槽体主要应用于五金零部件、汽车装饰件、液压杆件、机械耐磨配件的硬铬与装饰铬电镀工序,适配挂镀为主的生产模式,可处理长度在1.2米以内的中小型工件,单槽可同时挂载12-16组挂具,满足中小批量连续生产的节拍要求。槽体内部设置对称排布的阳极挂装位,每侧可安装6块铅锑合金阳极板,阳极板与槽壁之间预留80mm的溶液循环间隙,保证电解过程中槽液可以在阴阳极之间自由流动,避免局部浓差极化导致的镀层厚度不均问题;槽内两端设置液位控制接口与温度传感器安装位,可外接液位计、加热管以及循环过滤系统,实现槽液温度、液位的自动管控,镀铬工艺要求槽液稳定在52-58℃区间,槽体侧壁预留的加热管安装位可直接插入钛质加热管,配合温度传感器实现闭环控温,温差控制在±2℃以内,保障铬层沉积的稳定性。

  槽体正面下部设置排液阀与取样阀,排液阀采用DN50的耐酸球阀,外接废液收集管道,取样阀为DN15的小型针阀,方便日常检测槽液浓度时取样操作,阀门与槽壁的连接位置采用双层法兰加耐酸密封圈密封,杜绝跑冒滴漏问题。槽体顶部两侧的抽风接口为圆形法兰结构,直径200mm,可直接对接车间的槽边抽风系统,抽吸电镀过程中挥发的铬酸雾,避免有害气体扩散到操作区域,抽风罩的导流角度经过优化,在槽口形成均匀的风速场,控制风速在0.5m/s左右,既保证雾滴收集效率,又不会因风速过大造成槽液过度蒸发损耗。

  从安装边界来看,该槽体的整体外形尺寸控制在长1600mm、宽1200mm、高900mm,安装时需要在底部铺设100mm高的耐腐砖基础,槽体四周预留不小于600mm的操作与维护空间,侧面预留300mm的管道安装空间,方便后续外接循环过滤、加热、抽风等辅助系统。设计过程中充分考虑了日常操作的便利性,挂具滑轨采用可拆卸式的C型PP滑轨,磨损后可快速更换,不需要整体拆解槽体结构;槽体顶部的导电座位置设置绝缘护罩,避免操作过程中误触带电部位,同时防止铬酸雾腐蚀铜排导电面,降低接触电阻增大带来的能耗升高问题。

  槽体内部还设置了阴极移动装置的安装位,可配套行程150mm、频率15次/分钟的阴极往复机构,带动挂具在槽液内小幅往复移动,进一步打散阴极表面的滞流层,提升镀层的均匀度与光洁度,减少针孔、麻点等镀层缺陷的产生。针对硬铬电镀电流密度大的特点,导电铜排的选型经过载流量校核,每根铜排截面积不小于200mm²,导电座与铜排的连接面做镀锡处理,降低接触电阻,避免大电流工作时出现接头发热问题。槽体的所有外露焊接位置都做了倒角与抛光处理,没有尖锐棱角,避免操作过程中划伤操作人员,同时减少积液挂污的死角,方便日常清洁维护。
