间歇传动用十字槽轮日内瓦机构结构

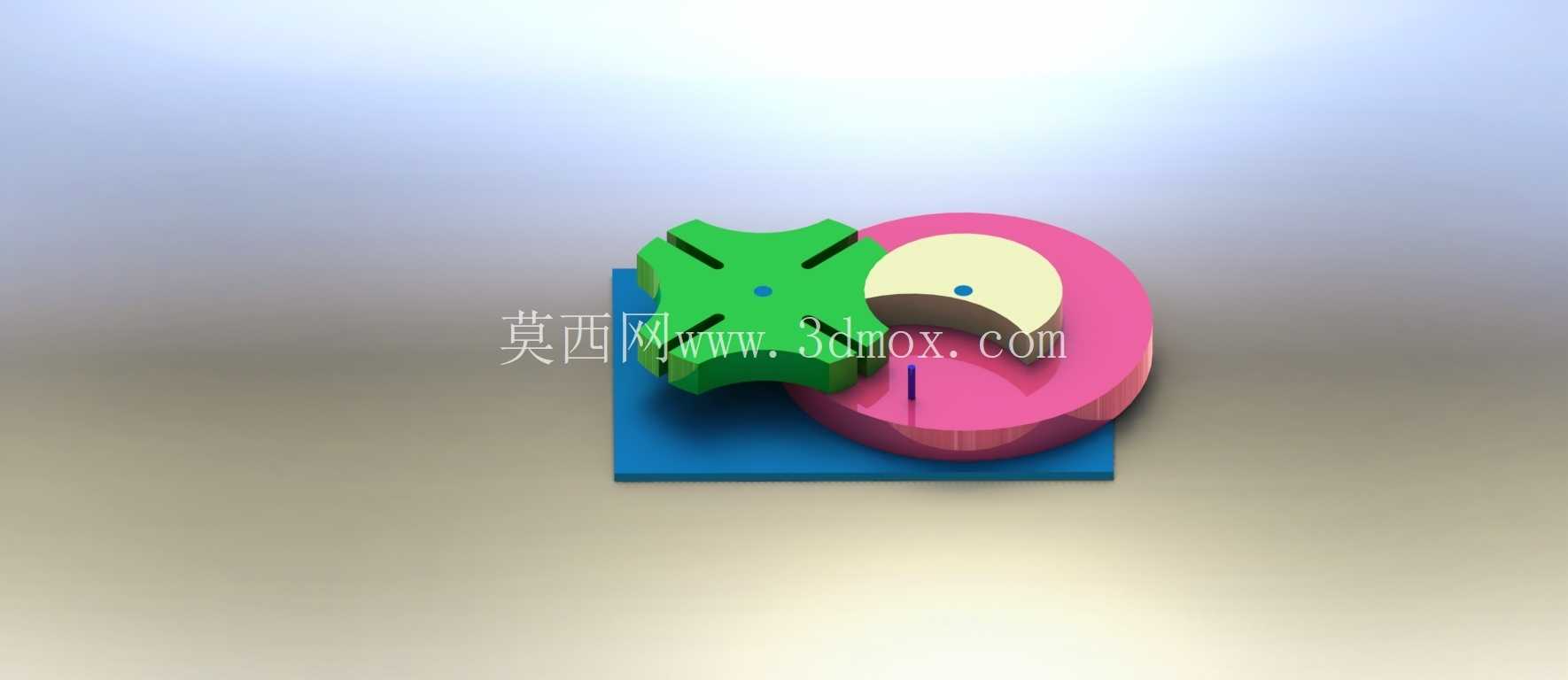

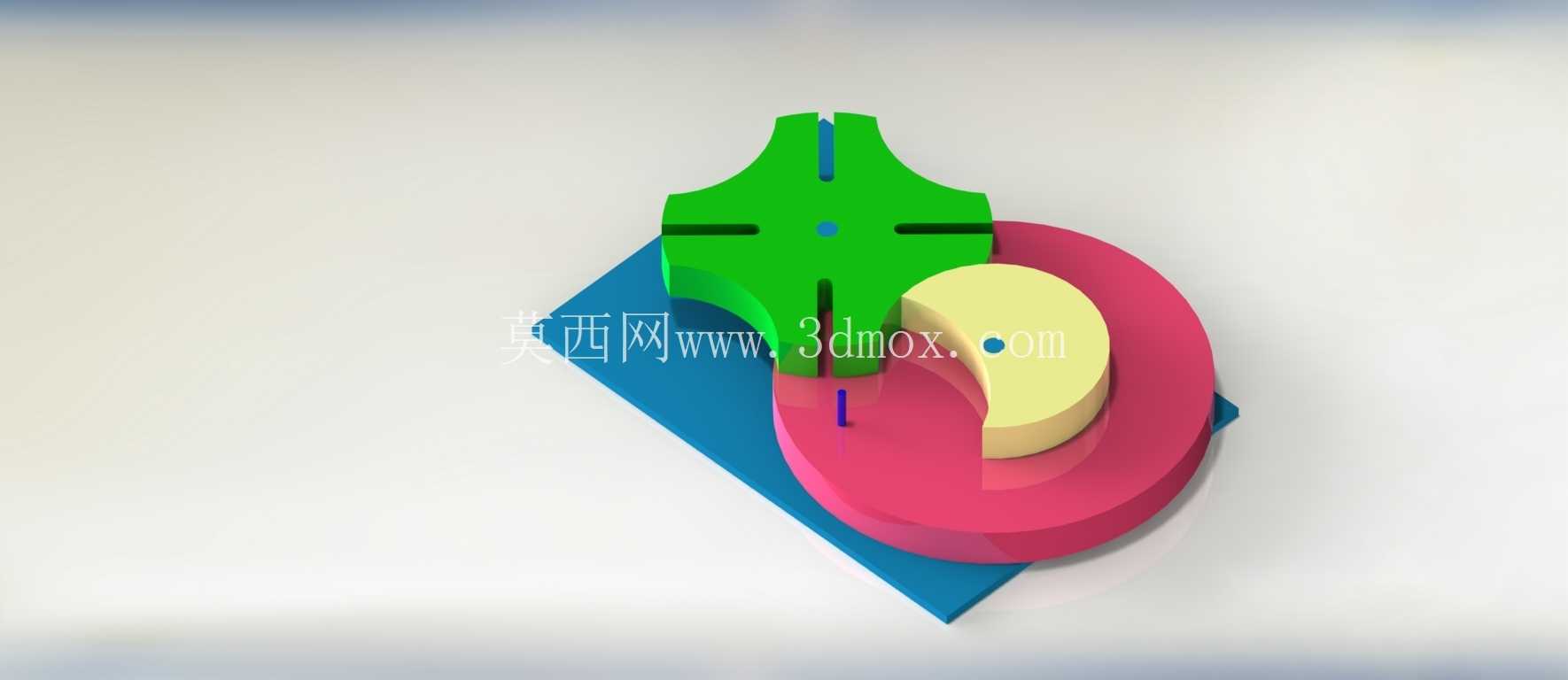

　　在自动化产线的工位转位、轻工包装设备的送料步进、精密仪器的分度进给场景里，间歇运动机构的选型直接决定了整机的运行节拍稳定性与定位精度，日内瓦机构也就是常说的马尔他十字轮机构，是这类场景下应用最广泛的刚性间歇传动结构之一。这套三维结构还原了外啮合日内瓦机构的核心传动逻辑，主动件为带圆柱拨销的缺口圆盘，从动件为带四个径向槽的十字槽轮，当主动盘匀速连续转动时，拨销进入槽轮的径向槽会带动槽轮转过固定角度，拨销脱离槽道后，主动盘上的锁止圆弧会与槽轮的凹弧面贴合，将槽轮牢牢锁止在固定工位，不会因为负载惯性出现窜动，不需要额外加装定位制动结构就能实现稳定的间歇分度。

　　从结构设计逻辑来看，这套机构的槽轮采用四槽布局，对应每次传动输出90度的转角，主动盘每旋转一周，槽轮完成一次步进动作，动停比为1:3，适合工位间距均匀、单工位作业时长占比较高的设备布局，比如多工位转盘式组装机、胶囊充填机的转塔送进、胶片放映机的片门牵引结构，都是采用这类槽数的日内瓦机构实现步进动作。建模过程中重点还原了拨销与槽道的配合间隙，锁止弧的贴合面做了等半径的共轭处理，避免主动盘转动时锁止面出现卡滞或滑动间隙，槽轮的径向槽深度刚好匹配拨销的回转半径，既保证拨销能顺利滑入滑出，又不会在传动过程中出现脱离导致的传动丢步。

　　从安装边界来看，主动盘与槽轮的中心距是整个机构的核心安装尺寸，建模时将两轴的中心距设置为固定值，主动轴与从动轴保持平行布局，轴端的安装孔位预留了标准键槽结构，可以直接与常规的减速电机输出轴、同步带轮输出端对接，不需要额外设计转接法兰。槽轮的径向槽宽度与拨销直径采用基孔制间隙配合，公差带选取H7/g6，既保证传动过程中无明显回程间隙，又不会因为加工误差导致拨销卡入槽道时出现憋劲现象。主动盘上的缺口锁止弧半径与槽轮的外圆半径保持一致，锁止弧的起始与终止位置刚好对应拨销进入和脱离槽道的瞬间，保证动停切换的过程平滑，没有刚性冲击。

　　在实际设备应用中，这类日内瓦机构的优势在于结构完全刚性，传动比固定，分度精度完全由零件加工精度决定，不需要依赖传感器或控制系统做位置补偿，运行过程中不需要额外的气路、电路辅助元件，可靠性远高于棘轮、不完全齿轮等其他间歇结构，在高速轻载的分度场景下，四槽日内瓦机构的运行转速可以达到每分钟上百次步进，依然能保持稳定的定位精度。建模时还还原了机构的底座安装板，安装板上预留了对应两轴的轴承座安装孔位，孔位的同轴度、平行度公差按照IT7级精度设置，实际加工时只要按照孔位安装轴承座，就能保证两轴的位置精度，不需要反复调整中心距。槽轮与主动盘的厚度保持一致，拨销的伸出长度刚好覆盖槽轮的整个厚度方向，传动过程中拨销的受力均匀，不会出现单侧受力导致的拨销弯曲或槽道偏磨。这套结构没有复杂的异形曲面，所有零件都是规则的回转体与平面槽结构，加工工艺性好，槽轮的径向槽可以通过铣床或线切割直接加工，主动盘的锁止弧可以通过车床车削成型，不需要特殊的加工设备，制造成本远低于凸轮分度器等精密间歇部件，适合中小载荷、中低节拍的自动化设备使用。在实际选型时，如果需要更小的步进角度，可以调整槽轮的槽数，比如六槽结构对应每次60度转角，动停比为1:2，适合工位更多、单工位作业时长更短的场景，但槽数越多，槽轮的转动惯量越大，拨销进入槽道时的冲击也会相应提升，四槽结构是冲击与分度角度平衡度最好的布局，也是工业场景中应用最广泛的日内瓦机构构型。建模过程中对所有配合面做了干涉检查，拨销在槽道内滑动的全行程没有干涉，锁止弧贴合时没有重叠间隙，主动盘转动一周的过程中，槽轮的转动角度误差在建模层面控制为零，实际加工只要保证零件的形位公差，就能达到预期的分度效果。
