喷漆房用褶皱式纸质迷宫过滤结构

在涂装作业的喷漆房工况中，漆雾预处理一直是影响后续精滤寿命、排风达标率的核心环节，这类褶皱式纸质迷宫过滤结构，正是针对干式喷漆房的漆雾拦截需求开发的前置过滤单元，常与玻璃纤维无纺过滤棉搭配布置在排风墙体段，承担大颗粒漆雾、过喷漆滴的初级沉降拦截任务，避免高粘度漆雾直接堵塞后端精滤层，大幅降低整套排风过滤系统的耗材更换频次。

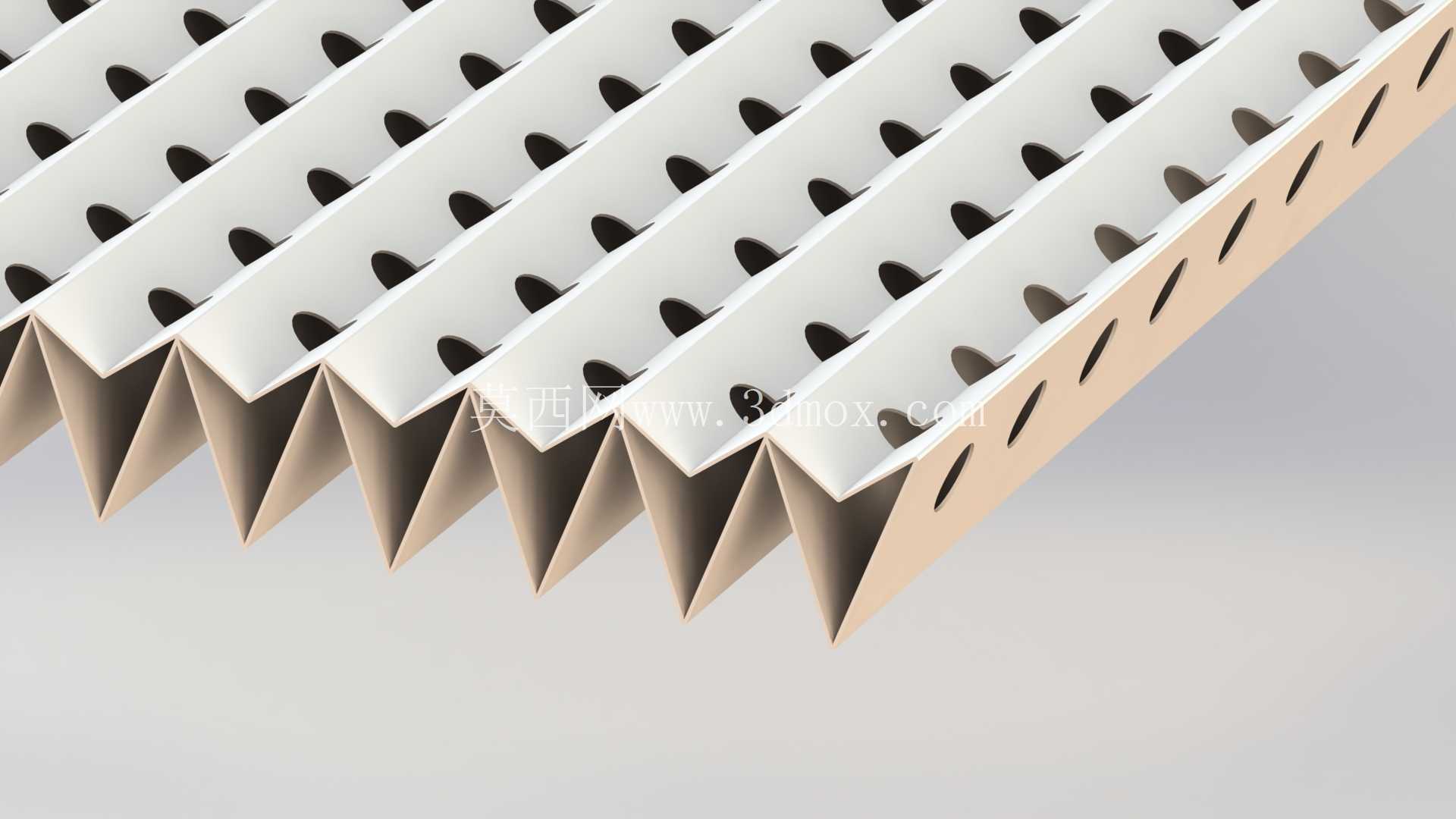

从结构设计逻辑来看，该过滤单元采用双层防水专用纸粘合压制成连续V型褶皱通道，并非依靠滤材本身的孔隙拦截污染物，而是通过折流通道的特殊开口排布，让携带漆雾的气流在弯折通道内形成连续涡流，裹挟在气流中的液态漆滴在离心力作用下撞击到纸质通道内壁后粘附、沉降，实现气固气液分离，这种纯物理折流的拦截方式，相比纤维滤材直接拦截，容漆量提升数倍，且不会因为漆雾粘附快速出现风阻飙升的问题，适配喷漆房大风量、高漆雾浓度的连续作业工况。

设计过程中首先要平衡的是风阻与拦截效率的矛盾，褶皱的角度、通道开口的间距、V型折边的深度都需要经过流道仿真验证：如果折角过锐、通道过窄，虽然拦截效率会提升，但初始风阻过高会增大排风风机的负载，甚至造成喷漆房内负压失衡，出现漆雾外溢的问题；如果折角过缓、通道过宽，气流在通道内无法形成足够强度的涡流，漆雾撞击内壁的概率大幅降低，会直接出现过滤失效、后端精滤快速堵塞的问题。最终定型的折角参数，能保证在额定面风速下，气流在每个折流段都能形成稳定的涡旋，对10μm以上漆雾颗粒的拦截效率满足干式喷漆房的前置过滤要求，同时初始风阻控制在排风系统的允许压降范围内。

安装适配性上，该过滤结构采用模块化拼接设计，单块单元的折边方向统一，现场安装时可以根据喷漆房排风墙的实际开孔尺寸，通过裁切纸质基材的长度自由拼接，不需要定制特殊尺寸的过滤模块，大幅降低现场安装的适配成本。安装时仅需要将单元嵌入排风墙的固定框架内，相邻单元的折边对齐贴合，避免出现气流短路的缝隙即可，更换时直接抽出废弃单元替换新件，不需要复杂的固定连接件，日常维护操作门槛极低。

材质选择上采用防水浸渍纸作为基材，是考虑到喷漆作业环境中存在一定的湿度，且漆雾中携带的溶剂组分不会对纸质基材造成快速腐蚀溶胀，双层粘合的结构保证了褶皱通道的结构强度，在额定风压下不会出现折边倒伏、通道变形的问题，整个使用周期内结构稳定性一致，不会因为结构变形出现风阻波动或者拦截效率下降的情况。

实际工况应用中，这类过滤结构通常布置在喷漆房的侧排风或者底排风段，作为第一道过滤屏障，拦截80%以上的过喷漆雾，后端搭配玻璃纤维过滤棉或者活性炭过滤单元，就能满足涂装作业的排风环保要求。相比传统的网格滤料或者单层纤维滤料，这种纸质迷宫结构的废弃处理成本更低，纸质基材可以通过焚烧方式处理，不会产生难以降解的固废，适配当前涂装车间的环保处理要求。

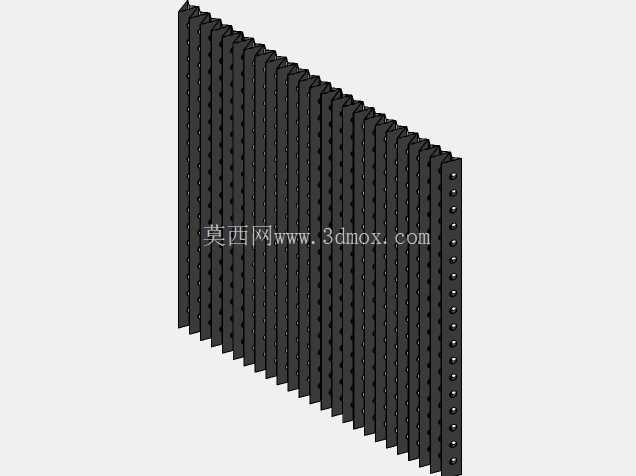

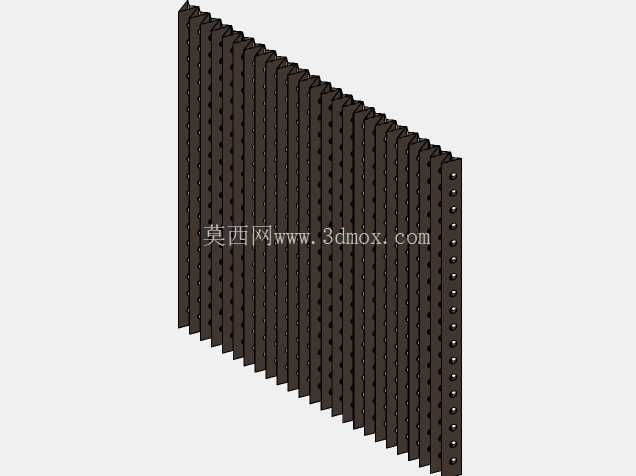

建模过程中需要重点还原褶皱的连续成型特征，保证每个V型折边的角度、开口尺寸一致，同时还原双层纸粘合的接缝结构，以及折边端部的定位切口特征，这些细节都是实际生产中压制成型工序的关键控制点，模型还原度直接影响后续工艺验证、安装模拟的准确性。在做装配模拟时，需要验证多块单元拼接后的缝隙大小，确保拼接处的漏风率控制在允许范围内，同时验证单元与固定框架的配合公差，保证安装时的插拔顺畅，不会出现卡滞或者间隙过大的问题。
