汽车转向系统齿轮齿条传动结构

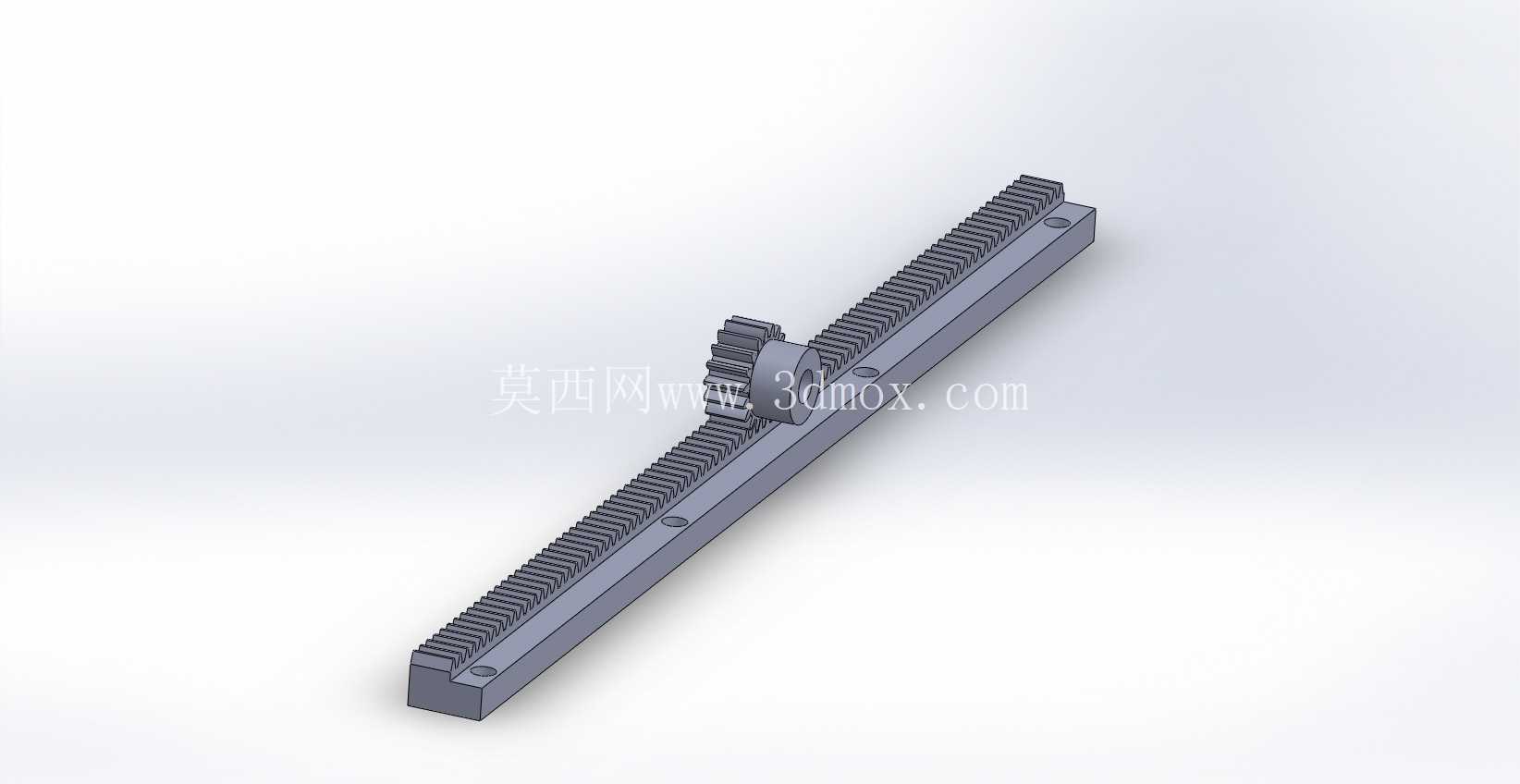

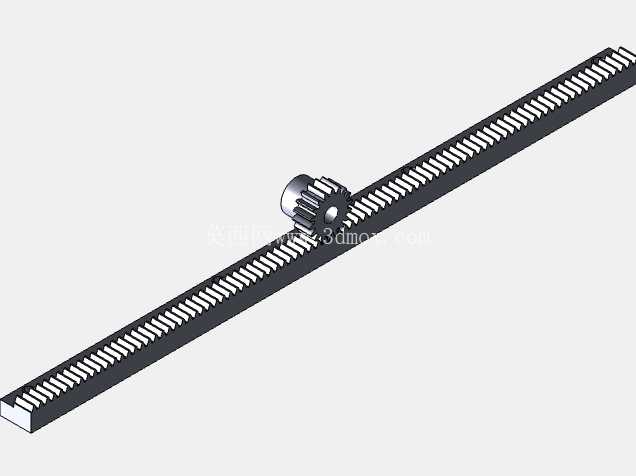

这套齿轮齿条传动结构是汽车转向系统里的核心执行部件，日常在乘用车、轻型商用车的转向桥部位都能见到它的身影，负责把驾驶员打方向的旋转动作转化为车轮偏转的直线往复动作，直接决定车辆转向的响应灵敏度与操控手感。从结构设计逻辑来看，整套组件没有冗余的传动环节，小齿轮直接和转向输入轴相连，齿条沿横向布置在转向器壳体内，齿轮齿牙与齿条齿槽完全啮合，当输入轴带动小齿轮转动时，齿条就会沿着自身轴向做左右平移，再通过两端的拉杆带动转向节转动，最终实现车轮的转向动作，这种直驱式的传动路径传动效率能达到90%以上，转向旷量极小，路感反馈也更直接，是目前民用车辆转向系统应用最广泛的结构形式。

设计过程中首先要匹配整车的转向传动比，小齿轮的齿数、模数和齿条的齿距、有效行程是核心参数，小齿轮模数通常选2到2.5之间，齿数控制在6到8齿，这样既能保证足够的传动强度，又能让齿条在小齿轮转动一圈时获得合适的平移距离，匹配整车转向总圈数的要求。齿条的有效行程要对应车轮从最左到最右的最大偏转角度，一般乘用车的齿条有效行程在150mm到180mm之间，两端预留5mm左右的缓冲行程，避免打满方向时齿轮齿条出现硬接触打齿。齿形设计上采用渐开线齿形，压力角选20度标准值，啮合侧隙控制在0.02mm到0.05mm之间，既不会因为侧隙过大出现转向旷量，也不会因为侧隙过小导致转向卡滞、磨损加快。

从安装边界来看，齿条整体为长条形圆柱结构，直径根据载荷不同在25mm到32mm之间，壳体上的安装支座间距要匹配前副车架的安装点位置，安装孔位采用腰型孔设计，预留±3mm的调整余量，方便装配时调整齿条的啮合间隙。小齿轮输入端的花键尺寸要和转向柱下轴的花键套匹配，花键模数选0.75到1之间，齿数根据输入扭矩确定，保证连接强度的同时避免花键磨损松旷。齿条两端的拉杆连接螺纹采用细牙螺纹，螺距1.5mm，方便调整前束值，调整范围在±10mm之间，满足四轮定位的参数调整需求。

实际应用场景中，这套结构除了用在传统燃油车的液压助力转向系统上，也能适配现在主流的电动助力转向系统，只需要在小齿轮输入端或者齿条本体上加装助力电机和扭矩传感器即可，不需要对核心传动结构做大幅改动。日常工况下，齿轮齿条要承受车轮传递过来的路面冲击载荷，所以材料选择上小齿轮采用20CrMnTi渗碳淬火处理，表面硬度达到HRC58-62，芯部硬度保持HRC30-35，既保证齿面耐磨，又有足够的芯部韧性承受冲击载荷；齿条采用40Cr调质处理后表面高频淬火，淬火层深度1.5mm到2mm，硬度达到HRC55以上，齿条背部和壳体衬套接触的部位做抛光处理，表面粗糙度Ra0.8以下，降低往复运动时的摩擦阻力。

设计建模过程中要重点校核齿轮齿条的重合度，保证啮合过程中至少有两对齿同时接触，避免单齿受力过大出现断齿问题；还要做运动干涉检查，模拟齿条满行程运动时，两端拉杆和悬架摆臂、减震器之间的间隙，保证车轮上下跳动、转向打满的全工况下都不会出现运动干涉。润滑结构上，齿条壳体内腔填充锂基润滑脂，两端设置防尘套，防止泥水、灰尘进入啮合部位加剧磨损，防尘套采用耐油橡胶材质，褶皱数量根据齿条行程设计，保证齿条满行程伸缩时防尘套不会被拉裂或者过度挤压。

和传统的循环球式转向器相比，这种齿轮齿条结构整体重量轻30%左右，零部件数量少25%，装配工艺更简单，成本也更低，而且转向响应更快，非常适合前置前驱的乘用车布局，因为前舱空间紧张，这种紧凑的结构可以大幅节省布置空间，不需要额外的转向摇臂、直拉杆等部件，直接通过横拉杆连接转向节，减少了传动环节的间隙累积，转向精度更高。在低速泊车时，较小的传动比可以让方向更轻盈，高速行驶时，合理的啮合阻尼又能提供足够的路感，避免方向过于灵敏导致车辆发飘。建模时还要注意齿形的修形处理，在齿顶和齿端做微小的倒角修缘，减少啮合时的冲击噪音，提升转向的平顺性，避免打方向时出现卡顿感。
