壁挂式电气控制柜结构设计方案

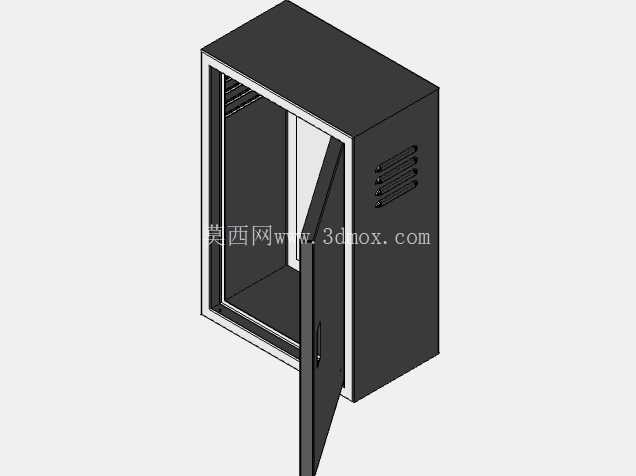

　　在工业现场的低压配电与设备控制场景中，壁挂式电气控制柜是承担回路保护、设备逻辑控制、信号中转的核心载体，这类柜体常被安装在生产车间立柱、设备侧方墙面、流水线旁的空置立面，相比落地式柜体更节省地面作业空间，适合控制点位相对集中、单台设备配套电控的使用场景。这款柜体的外形尺寸设定为450mm×300mm×170mm，属于小容量壁挂电控柜范畴，安装时需提前在墙面预留对应固定孔位，柜体背部的安装挂耳需匹配M8膨胀螺栓的固定间距，安装面需保证平面度误差不超过2mm，避免柜体安装后出现门框变形、门体密封不严的问题。从结构设计逻辑来看，这款柜体采用1.2mm厚冷轧钢板折弯成型的主体框架，侧板与背板采用一体折弯工艺减少拼接焊缝，既提升柜体整体结构强度，也能降低钣金加工过程中的焊接变形量；柜体侧面预留的百叶通风结构，在不破坏柜体防护等级的前提下，可形成内部空气自然对流通道，避免柜内小型断路器、继电器、端子排等元件长时间工作产生的热量积聚，同时百叶结构的向下倾斜角度可防止日常清扫的水花、车间浮尘直接进入柜内。

　　门体采用单开门外翻结构，门轴设置在柜体左侧，开门角度可达到120度，方便运维人员进行内部接线、元件更换与日常巡检，门体内侧预留的密封胶条卡槽，可嵌入发泡橡胶密封条，关门后可实现柜体与门体的紧密贴合，满足常规工业场景的IP54防护要求；门体上预装的小型锁具采用通用三角锁芯，匹配工业现场通用的运维钥匙，避免不同柜体钥匙不通用带来的运维效率问题。柜体内部的安装板采用2mm厚镀锌钢板，通过柜体两侧的安装条进行固定，安装条上预留的等距安装孔位可适配不同规格的导轨、端子排、小型PLC模块的安装需求，设计时预留的150mm内部净深，可满足常规小型断路器、交流接触器、开关电源、端子排的分层布置需求，元件排布时可按照强电回路在上、弱电信号在下的原则进行布局，同时预留不小于30mm的布线空间，方便柜内走线与线束固定。

　　在实际工程应用中，这类小尺寸壁挂控制柜常配套小型单机设备使用，比如小型输送线、单机工位检测设备、小型风机水泵的控制回路，可将设备的电源进线、保护断路器、控制继电器、信号端子全部集成在柜内，避免元件外露带来的安全隐患，同时紧凑的尺寸不会占用过多设备周边空间，适合设备布局紧凑的生产车间使用。设计过程中针对钣金折弯的工艺性做了充分考量，所有折弯内角均设置为与板材厚度匹配的R角，避免折弯处出现应力集中导致的板材开裂，柜体拼接处采用点焊固定后再进行打磨喷涂，喷涂前经过磷化除锈处理，表面采用哑光静电喷塑，既提升柜体的耐腐蚀性能，也避免亮面材质在车间照明下产生反光影响运维人员操作。

　　柜体的门框处采用双层折弯结构，既提升门体闭合后的贴合精度，也能增强门框的结构强度，避免长期开关门导致的门框变形；门体与柜体之间预留的接地端子，可通过6mm²黄绿接地线实现可靠连接，满足电气安全规范中的接地连续性要求，避免柜体积累静电带来的安全隐患。从安装边界来看，这款柜体安装时需在周边预留不小于100mm的操作空间，尤其是门体开启侧不能有固定设备或管线遮挡，保证门体可完全打开方便运维，柜体下方预留的进线孔可搭配橡胶护线圈使用，根据进出线的数量与线径选择对应规格的护线圈，既可以保护线缆外皮不被钣金切口划伤，也能填补进线孔的空隙减少灰尘进入。在三维建模过程中，所有钣金特征均按照实际加工工艺进行搭建，折弯系数、切口余量都匹配常规钣金加工厂的工艺参数，模型可直接导出钣金展开图用于生产下料，同时内部安装空间的尺寸校验也完全符合常规低压电器元件的安装尺寸要求，避免出现元件安装干涉、布线空间不足的问题，结构设计时充分考虑了加工、装配、运维全流程的实际需求，没有冗余的结构设计，在保证结构强度与防护性能的前提下尽可能简化加工工序，降低柜体的生产制造成本。
