NW MasterPact 1250A 电气转换金属外壳结构

在低压配电系统的关键负荷转换节点，这类金属外壳承担着核心开关设备的防护、安装与安全隔离职能，适配NW MasterPact系列1250A等级的自动转换开关，主要应用在双电源供电的工业厂房、商业综合体、数据中心等不能中断供电的场景，当主供电回路出现失压、缺相、过流等故障时，壳体内安装的转换机构会自动切换至备用供电回路，保障后端负荷的连续供电，避免断电带来的生产停滞、数据丢失等损失。

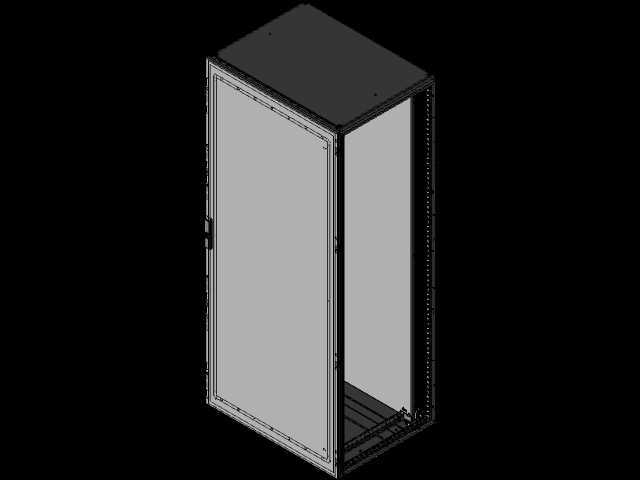

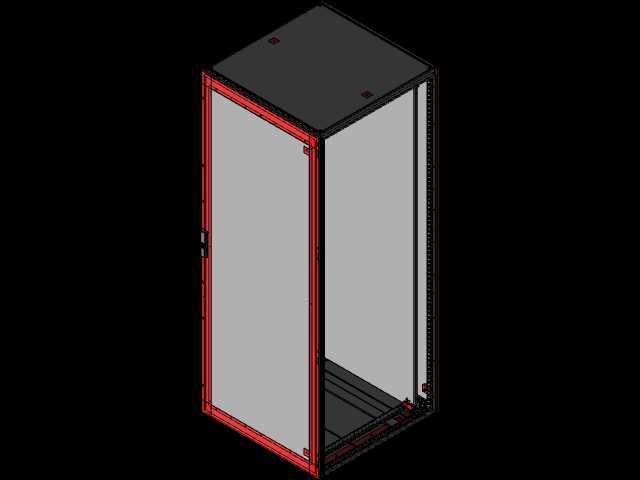

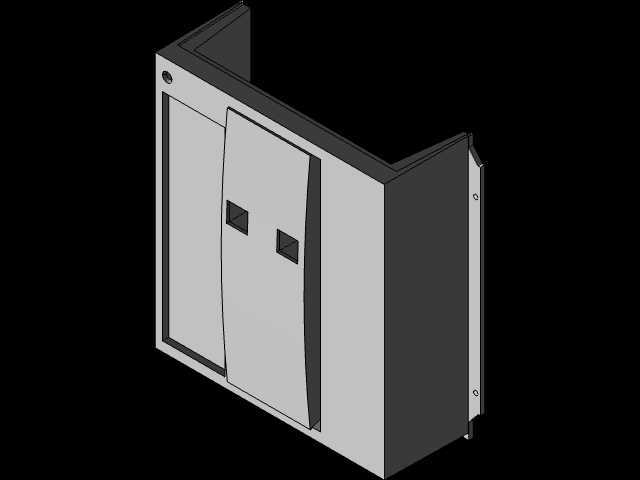

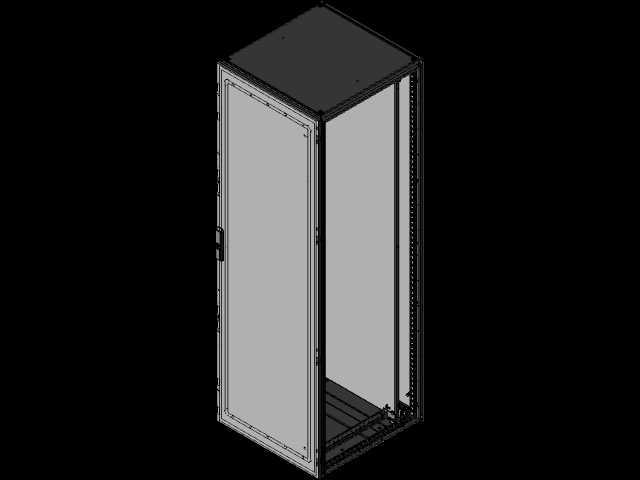

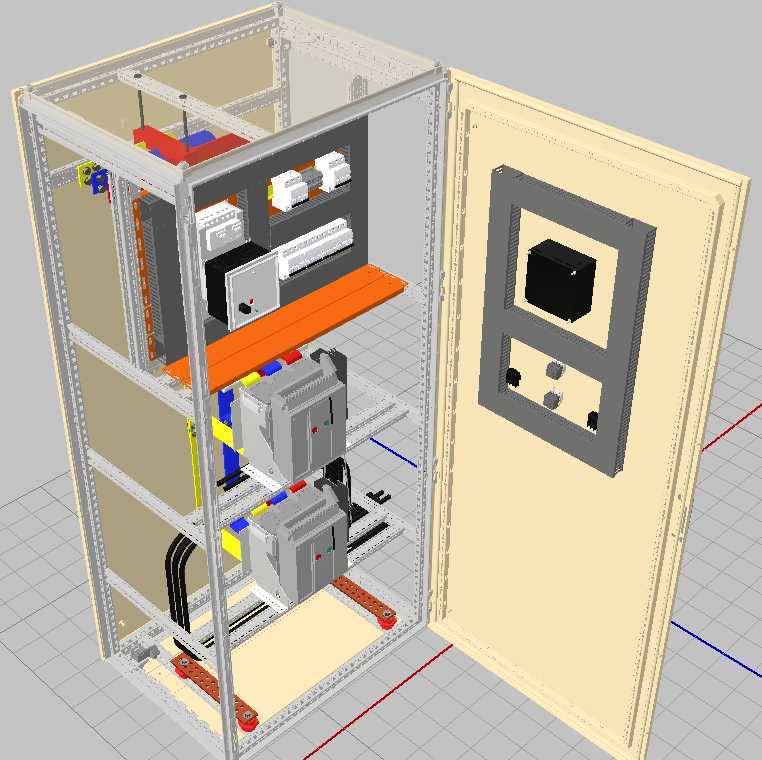

从结构设计思路来看，这款外壳采用1.8m×0.8m×0.6m的整体柜式结构，尺寸设定充分考虑了1250A大电流回路的元器件排布需求：内部预留了足够的母排安装空间，能够满足大载流导体的相间安全距离要求，避免大电流工况下的相间拉弧风险；柜体的深度方向同时兼顾了主开关本体、操作机构、二次控制线槽的安装位置，不会出现元器件干涉、接线空间不足的问题，后期运维时也能预留出足够的操作空间，方便检修人员开展触头检查、机构润滑、二次线紧固等常规作业。

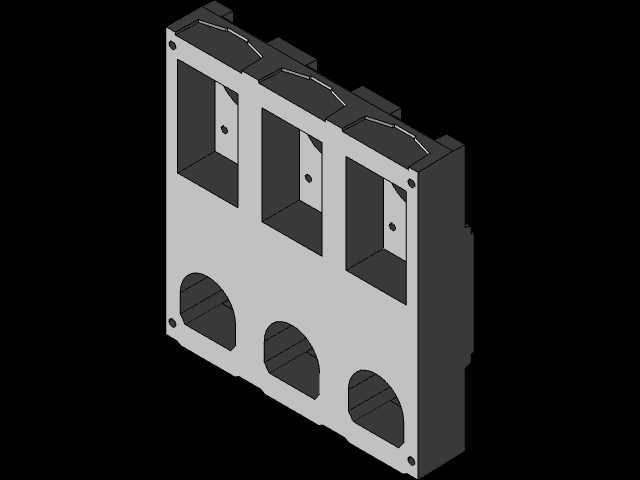

外壳的材质选用金属板材，整体做了可靠的接地连接设计，所有拼接部位都做了等电位处理，能够有效避免故障状态下的外壳带电风险，同时金属壳体具备足够的机械强度，能够承受开关分断大电流时产生的电弧冲击力，也能抵御现场安装、运维过程中的意外碰撞，保护内部精密的开关机构与母排系统不受外力损坏。柜体的进出线位置预留了标准化的开孔区域，可根据现场走线方式选择上进上出、下进下出或者混合进出线的安装形式，适配不同配电房的布线条件，不需要现场对柜体主体进行大规模切割修改，减少现场施工的工作量。

在功能特性上，这款外壳的防护设计能够阻挡日常环境中的灰尘、飞溅水滴进入柜体内部，适配常规室内配电房的安装环境，避免积灰导致的绝缘性能下降问题；柜体的门体设置了可靠的联锁结构，只有当开关处于分断位置时才能开启柜门，防止运维人员误入带电间隔引发触电事故；壳体内部分隔出了独立的功能腔室，主开关腔、母排腔、二次接线腔之间做了物理隔离，能够避免某一腔室出现故障时蔓延至其他区域，提升整套设备的运行安全性。

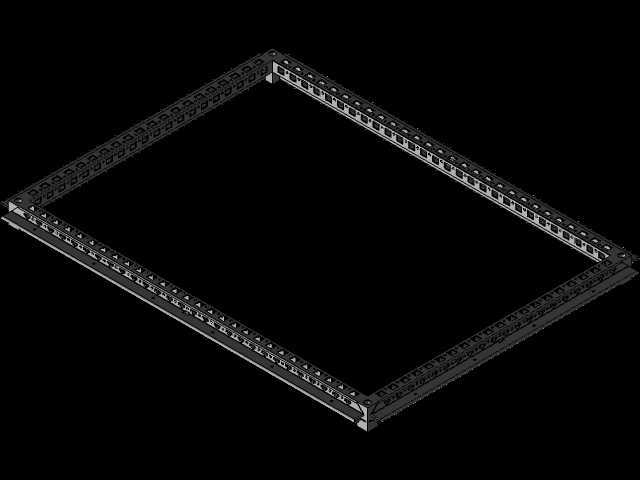

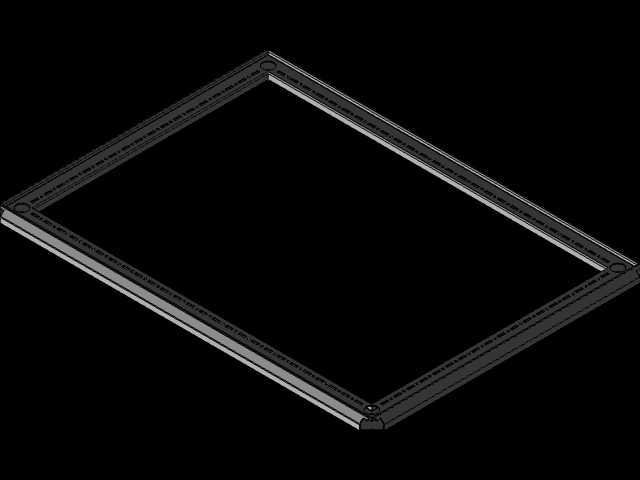

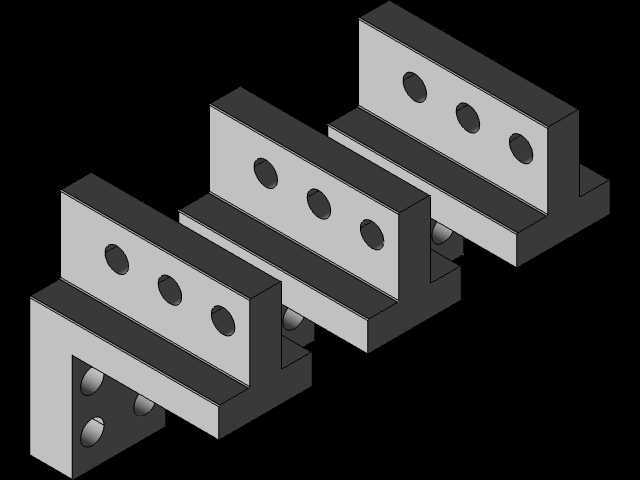

安装边界方面，这款柜体的底部预留了标准的安装固定孔位，可直接固定在配电房的槽钢基础上，安装时需要保证柜体的垂直偏差不超过规范要求，避免影响内部开关机构的动作灵活性；柜体顶部预留了吊装孔，方便现场利用起重设备完成柜体的就位安装，不需要额外焊接吊点；外壳的周边需要预留足够的散热与操作空间，尤其是柜体正面的操作通道宽度需要满足低压配电设计的规范要求，保障操作与检修的安全距离。针对208V供电系统的适配设计，这款外壳内部的绝缘支撑件、母排绝缘包覆都匹配对应电压等级的绝缘要求，不会出现绝缘裕度不足的问题，同时母排的载流截面按照1250A的长期工作电流进行选型匹配，能够保证长期满负荷运行时的温升在标准允许范围内，避免过热引发的绝缘老化、接触不良等故障。

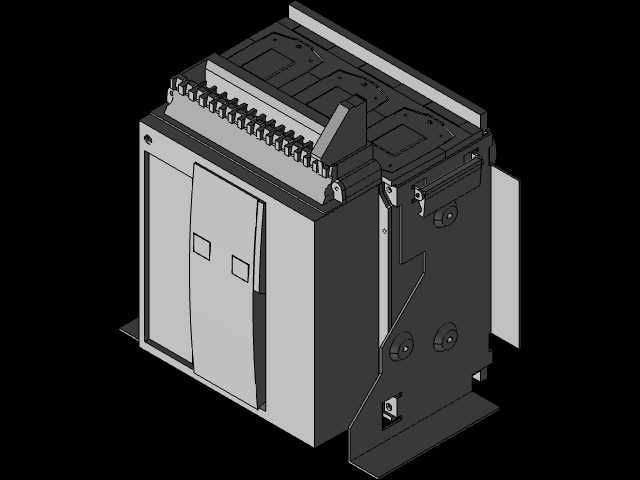

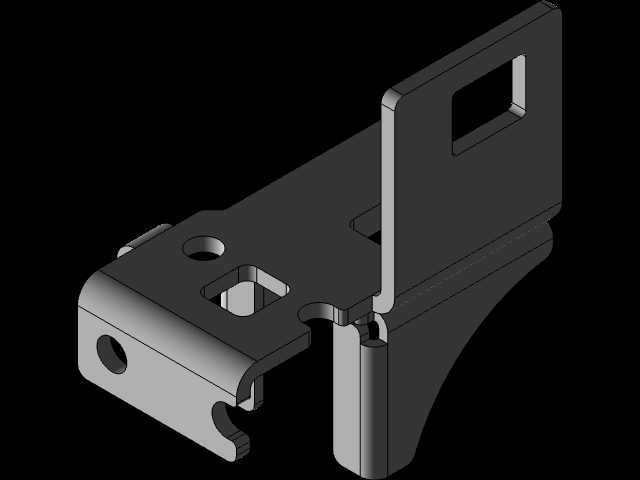

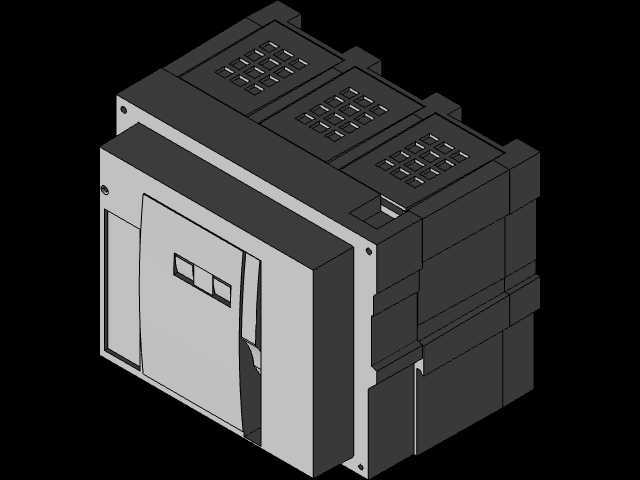

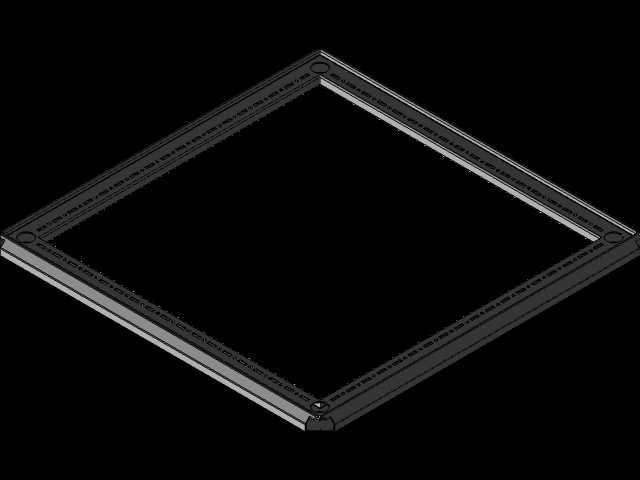

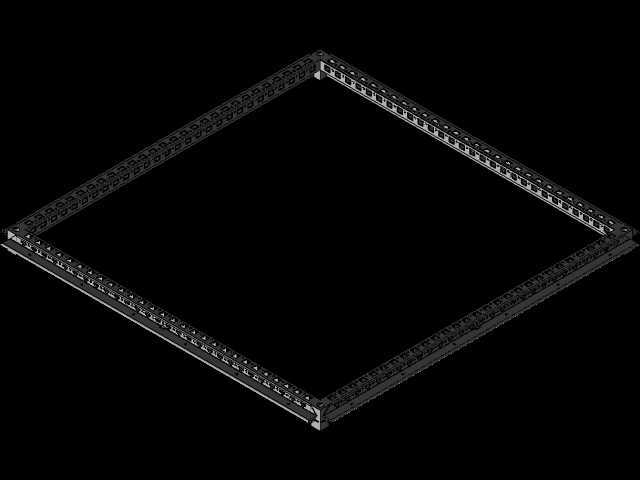

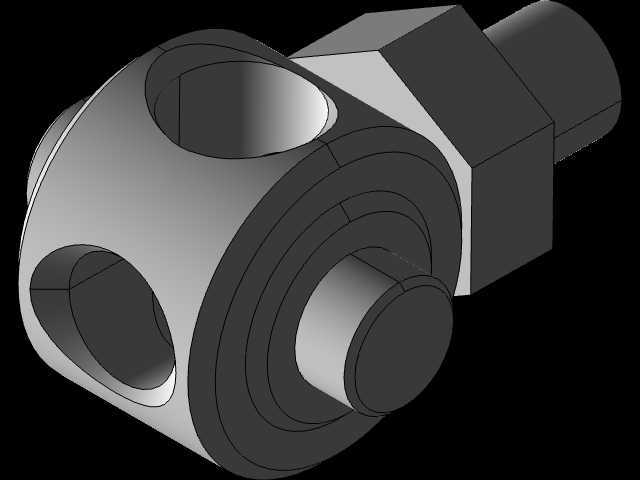

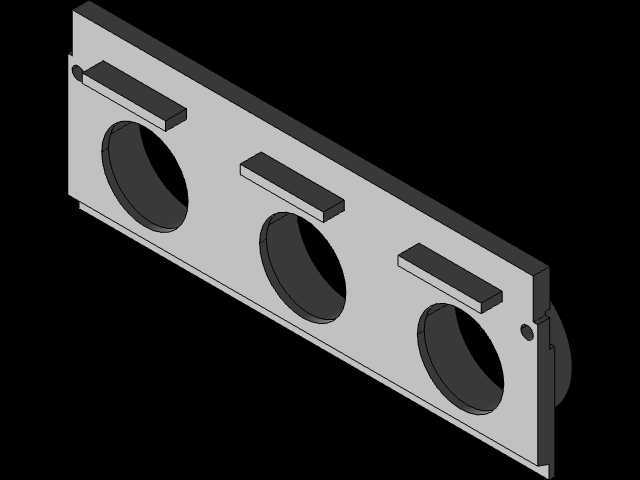

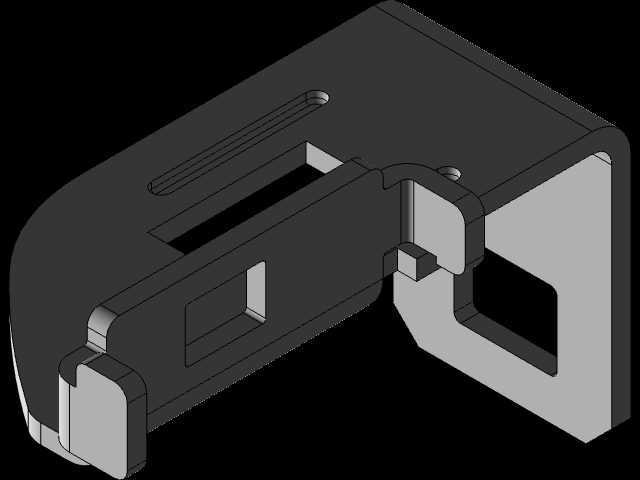

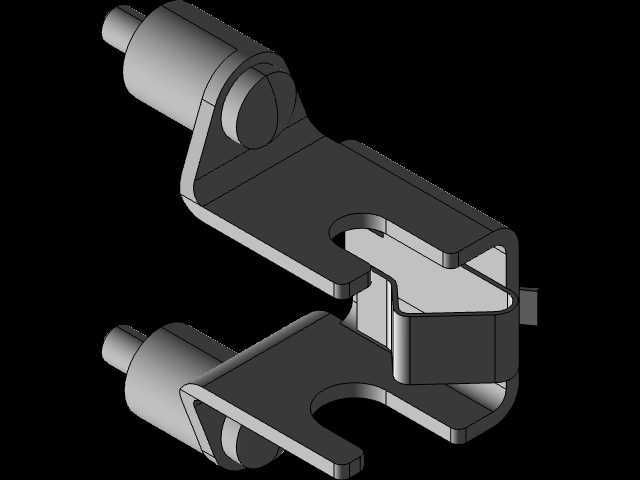

从结构建模的角度来看，这款外壳的所有安装孔位、拼接折边都做了精准的尺寸匹配，和内部安装的MasterPact系列开关的安装尺寸完全契合，不需要后期进行二次打孔修改，所有的折弯圆角、板材拼接缝隙都按照钣金加工的工艺要求进行设计，能够直接对接钣金加工厂的生产工艺，减少加工过程中的工艺调整成本，同时模型中预留了母排、二次元件的安装参考位置，能够为后续的深化设计提供准确的定位基准，提升整套配电设备的设计效率。
