立柱式双工位工业现场操作控制装置

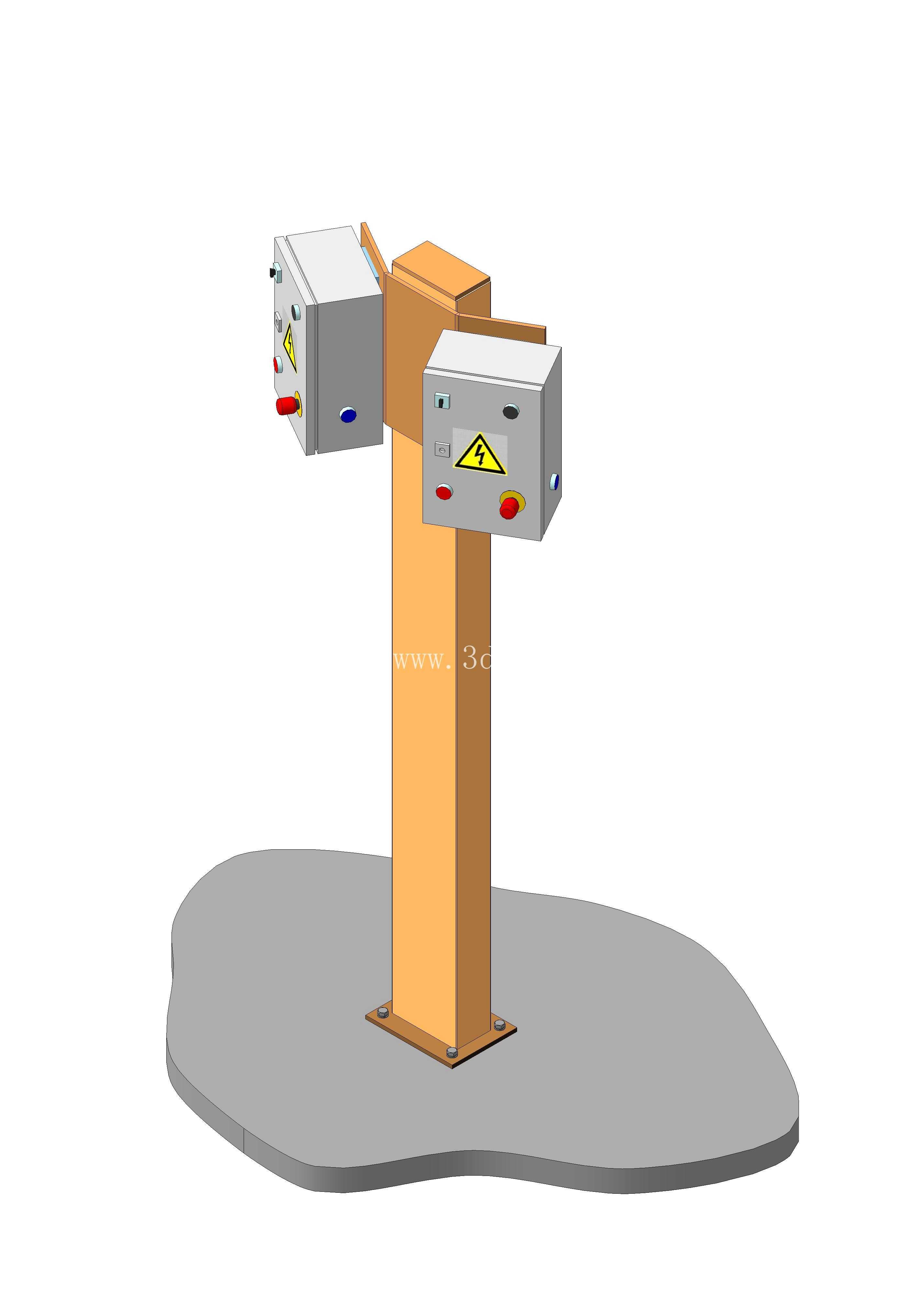

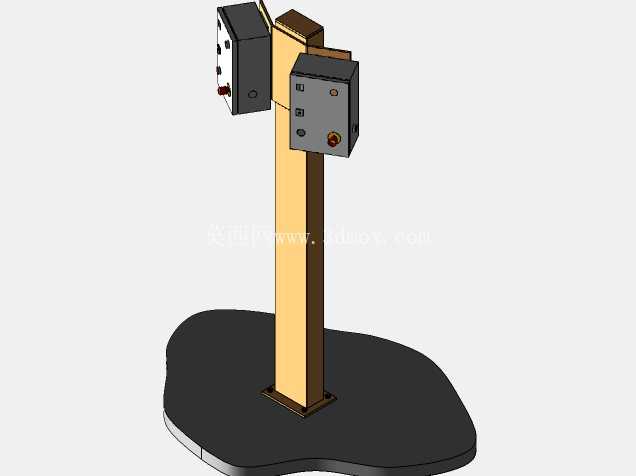

　　从结构设计来看，整体采用单立柱支撑双侧箱体的布局，立柱选用矩形截面型钢加工，底部通过方形法兰盘与地面基础固定，法兰盘上预留四个对称布置的安装孔，适配常规膨胀螺栓固定的安装要求，安装时需要保证立柱垂直度偏差不超过千分之二，避免双侧箱体承重不均带来的长期形变。立柱高度设置符合人体工程学操作要求，操作面板中心距离安装地面的高度控制在1.2米到1.3米区间，刚好适配成年操作人员站立时的手部操作高度，无需弯腰或者抬臂操作，长时间值守操作也不容易产生肢体疲劳。这款立柱式双工位控制装置，主要面向生产车间跨工位操作、流水线段旁就近操控、户外小型作业站点的设备控制需求设计，区别于传统嵌装在柜体上的固定面板，采用独立立柱落地安装的形式，能在不占用设备本体安装空间的前提下，给操作人员提供伸手可及的操作界面，尤其适合两台相邻设备共用操作点位、或者输送线中段需要设置紧急操控节点的场景，操作人员无需往返走到主电控柜旁，在作业位置就能完成启停、状态切换、紧急停机的操作，大幅缩短操作路径，降低异常工况下的响应滞后风险。

　　两侧的控制箱体采用薄钢板折弯焊接成型，箱体与立柱之间通过转接角件连接，转接位置预留了角度调节余量，安装时可以根据现场操作人员的站立方位，微调箱体的朝向角度，避免操作时出现视角反光、按键操作别扭的问题。箱体面板上集成了状态指示灯、操作按钮、急停元件以及安全警示标识，其中急停按钮采用红色蘑菇头款式，布置在面板最容易触碰的边角位置，且带有防误触的防护圈，正常作业时不会被意外剐蹭触发，遇到紧急情况时手掌拍击就能快速切断控制回路。面板上的警示标识采用黄底黑边的标准高压警示样式，明确提示箱体内部带有强电回路，非运维人员禁止随意开启箱门。

　　箱体侧面预留了线缆进线的防水接头安装位，现场布线时动力线缆与控制线缆可以从立柱内部空腔走线，从箱体底部的进线孔接入内部端子排，既保证了布线的整洁度，也能避免线缆外露被剐蹭破损带来的安全隐患。箱体的箱门采用带密封胶条的折边结构，配合锁具实现闭合后的防护能力，能够适配普通工业车间的粉尘、少量溅水的使用环境，不需要额外加装外防护壳就能满足日常使用要求。底座部分采用异形轮廓的配重安装板，相比常规方形底座，异形轮廓能更好适配现场地面的预埋管线布局，避开地面凸起的管线接头或者预埋螺栓，同时加大的底座接触面积能降低立柱对地面的单位面积压强，即使是在普通水磨石或者环氧地坪上安装，也不会因为长期承重出现地面凹陷的问题。

　　在设计建模过程中，优先考虑了现场安装的适配性，所有安装孔位、元件排布都预留了通用件的替换空间，面板上的元件安装孔按照标准工业按钮的开孔尺寸设计，后期运维更换不同品牌的同规格元件不需要重新开孔加工；立柱与箱体的连接位置设计了可拆装的结构，运输过程中可以将箱体与立柱拆分打包，减少运输体积，现场安装时只需要通过紧固件就能完成组装，不需要现场焊接作业，降低现场安装的施工难度。这种双侧布置的结构，相比两个独立的单立柱操作柱，能减少一个地面安装点位，节省车间的地面空间，同时共用一根立柱的布线通道，能减少一半的现场布线工作量，尤其适合在空间紧凑的流水线旁、设备间隙位置布置，既满足两个操作面的控制需求，又不会过多占用作业通道的通行空间。
