食品加工带挡边自动上料输送设备

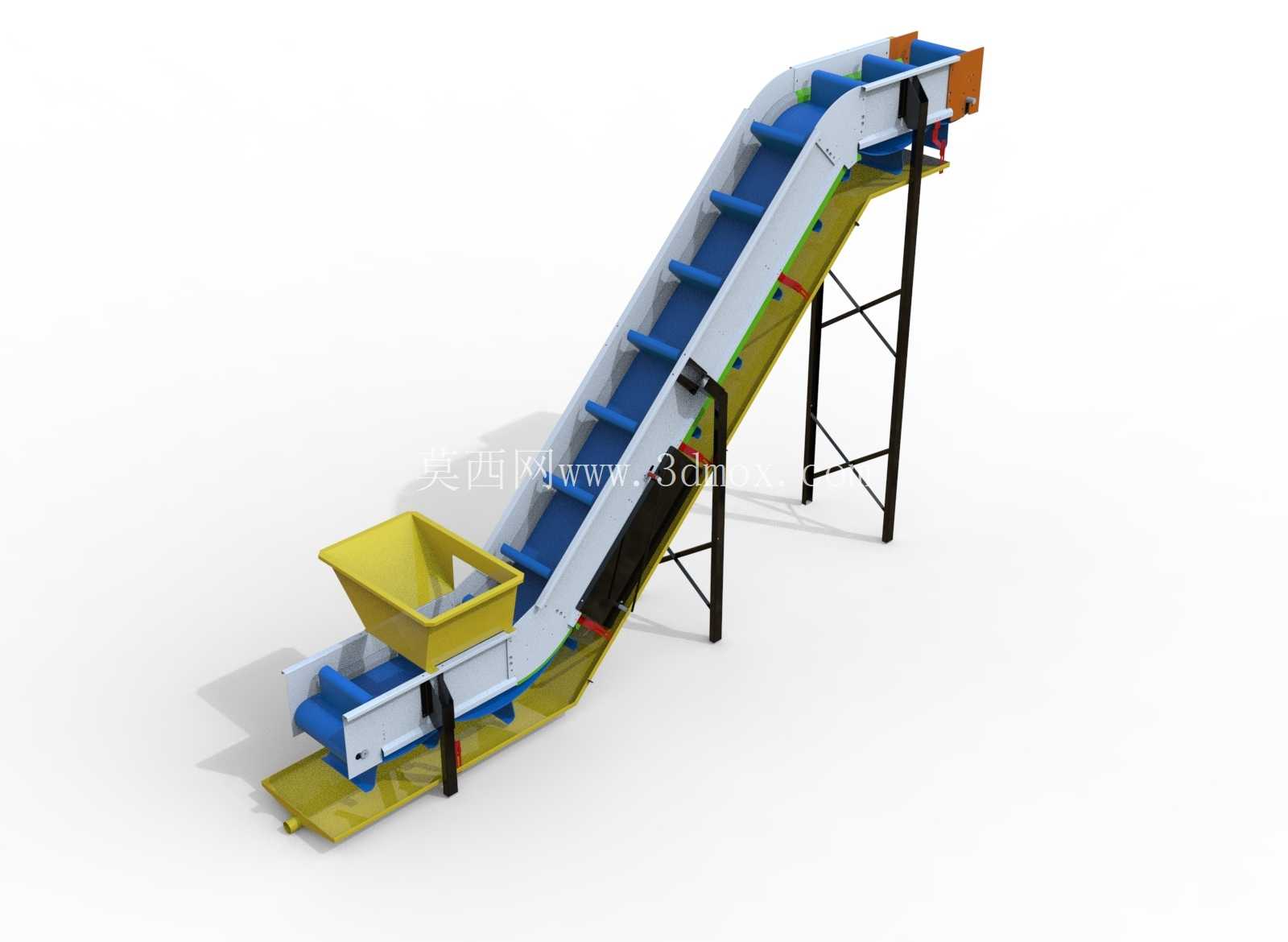

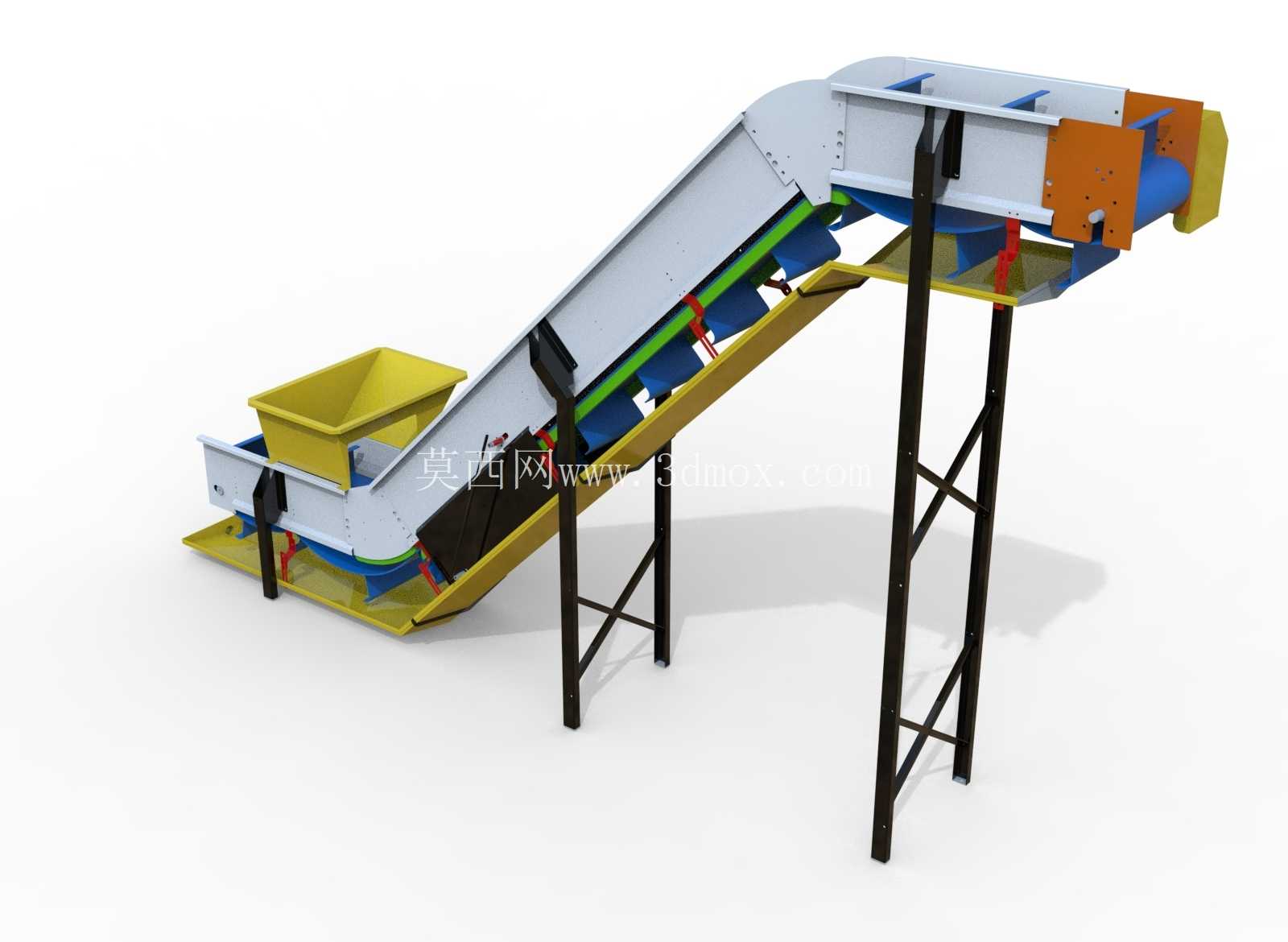

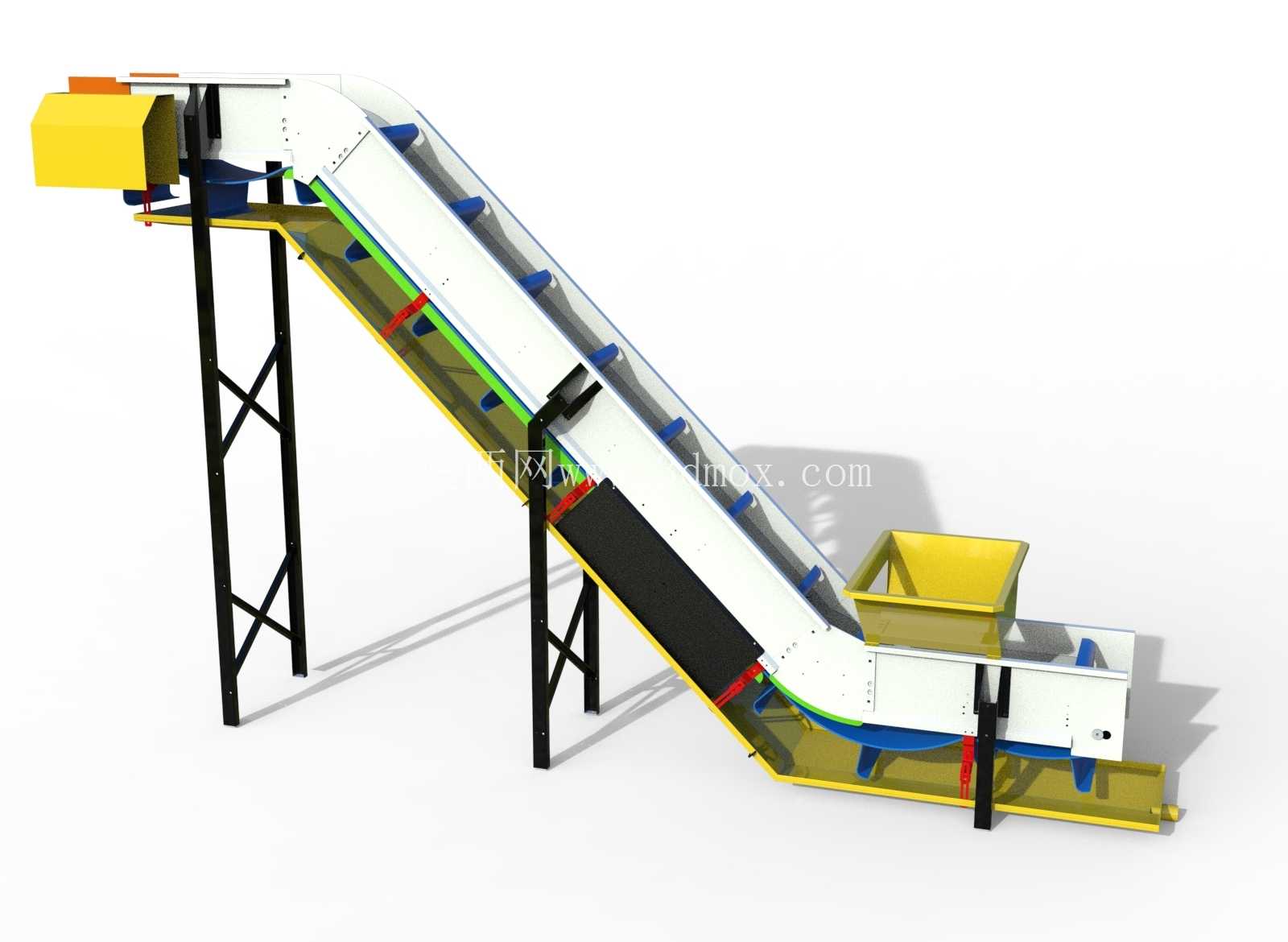

　　这款带挡边的爬坡输送结构，主要面向食品加工产线的散料、带包装半成品的垂直段上料工况，解决低位出料工位到高位加工设备之间的物料转运落差问题，常见于膨化食品、烘焙原料、分装前颗粒物料的连续供料环节，替代传统人工上料的重复劳作，也能避免人工投料带来的物料污染、投料量不稳定问题。从结构布局来看，设备采用Z型弯折的皮带输送路径，低位水平段对接进料料斗，中段为大倾角爬坡段，高位水平段直接对接下游设备的进料口，整体机架采用方管焊接的桁架式支撑结构，三根竖向支撑腿搭配交叉斜撑加固，能够在大倾角安装状态下保持足够的结构刚性，避免设备运行过程中出现机架晃动、皮带跑偏的问题。

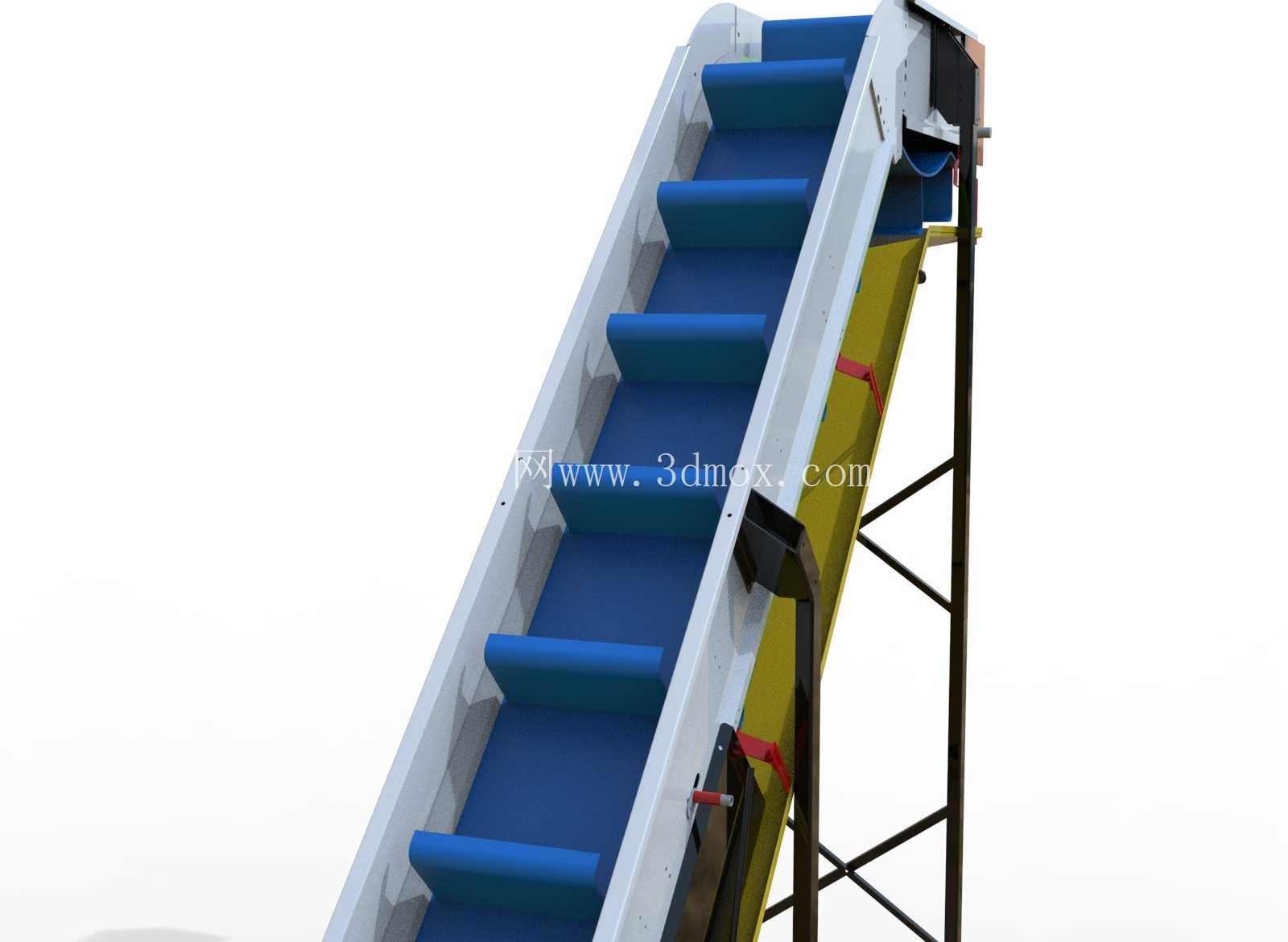

　　设计阶段针对食品行业的物料特性做了专项优化，输送皮带表面间隔布置了横向挡料条，爬坡段角度设置在40度左右，配合挡料条可以避免散状物料在爬坡过程中出现下滑、滚落的情况，皮带两侧设置了固定的密封挡边，防止小颗粒物料从皮带侧边撒漏，减少生产过程中的物料浪费和现场清理工作量。低位进料端配置了敞口式焊接料斗，料斗边缘做了圆弧过渡处理，没有清洁死角，既方便人工或者上游设备倒料，也能适配食品行业定期清洁消杀的要求，料斗出口位置刚好对准皮带低位水平段的接料区，能够保证物料全部落在皮带承载面上，不会出现撒料情况。

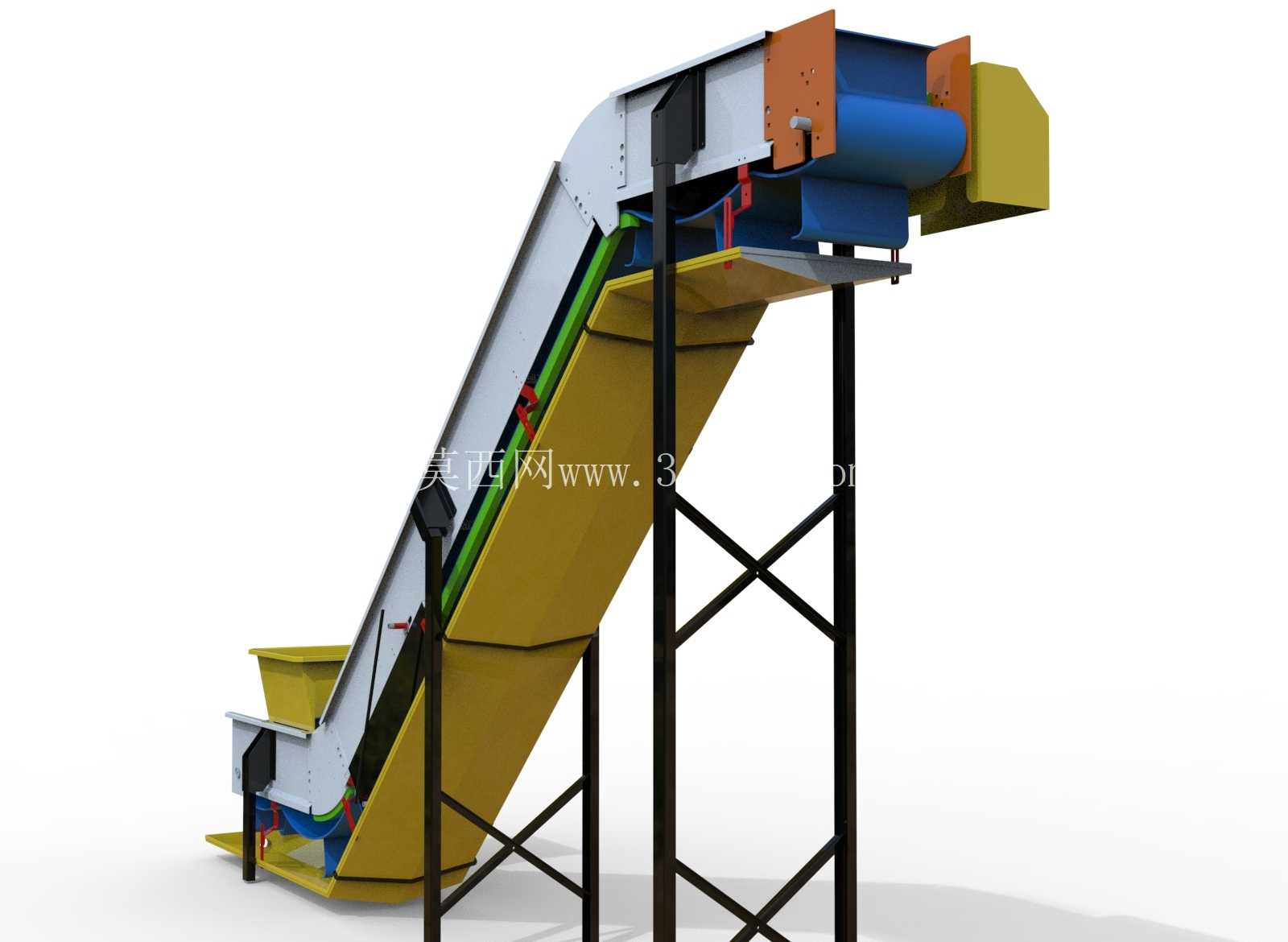

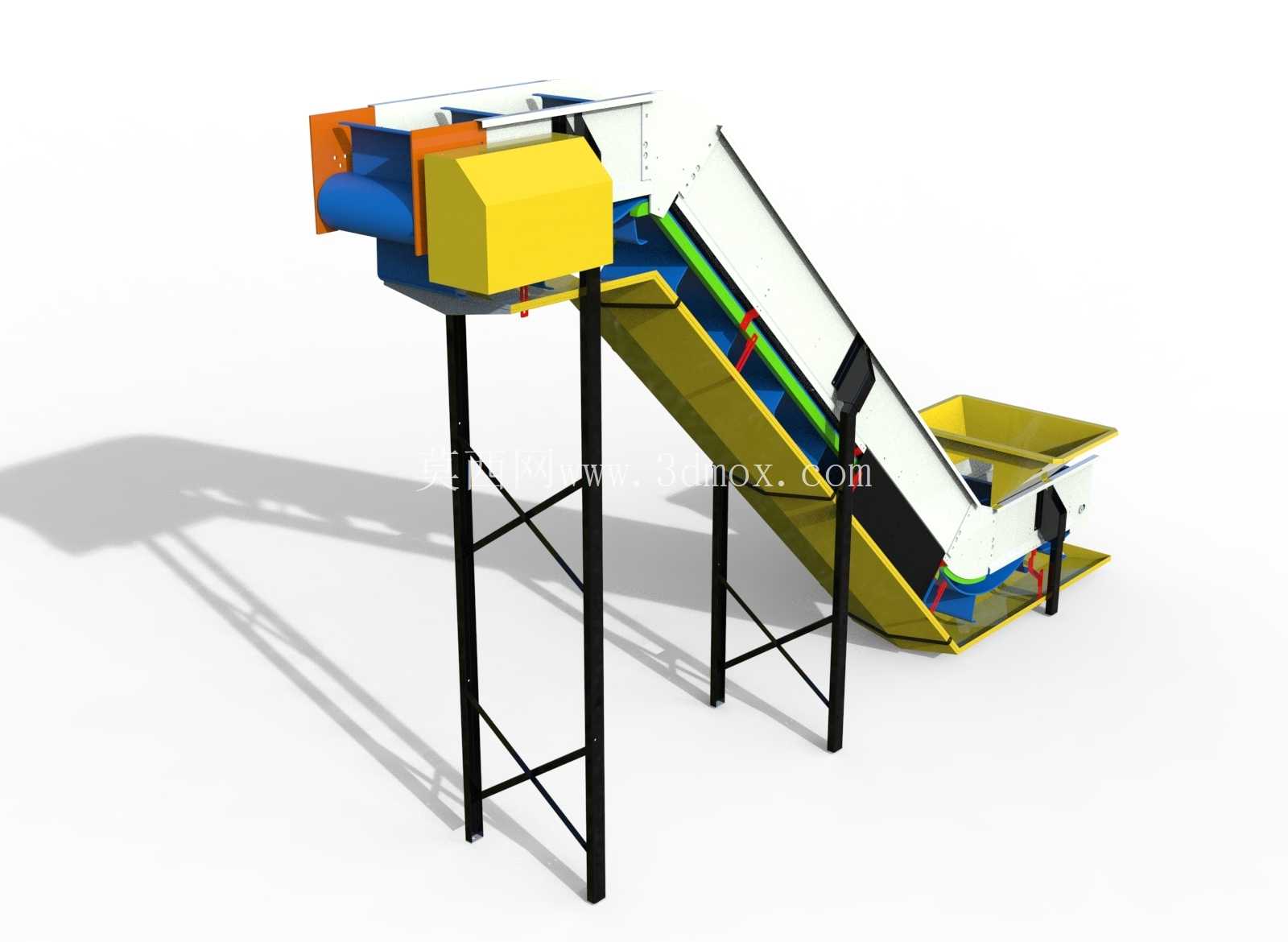

　　驱动端布置在设备高位的出料侧，采用减速电机直连驱动辊的结构，传动路径短，传动效率高，同时高位布置驱动单元也能避免物料、清洁水溅到驱动部件上，延长驱动组件的使用寿命，设备尾部设置了螺旋张紧结构，能够根据皮带的老化伸长量调整张紧度，保证皮带运行过程中保持合适的张紧力，避免打滑、跑偏问题。安装边界方面，设备整体占地长度根据爬坡高度适配常规3米左右的上料落差，低位进料端的高度适配人工倒料的操作高度，大概在700毫米左右，不需要额外挖坑做基础，直接放置在平整的车间地面上，通过支撑腿底部的调节脚杯调整水平度就可以完成安装，高位出料端的高度可以根据下游设备的进料口高度做适配调整，对接位置预留了安装法兰孔，可以直接和下游的分选设备、包装设备、加工设备的进料口硬连接，不需要额外做转接料斗。

　　设备的皮带运行速度可以根据产线的产能需求做调整，常规运行速度在0.2-0.8米每秒区间，对应每小时1-5吨的散料输送能力，能够匹配大部分中小型食品加工产线的产能需求。结构设计上所有和物料接触的部位都采用了易拆卸的连接结构，皮带侧边的挡边可以快速拆卸，方便定期更换皮带或者做深度清洁，支撑腿上预留了传感器安装位，可以根据使用需求加装料位传感器、跑偏传感器，实现和上下游设备的联动控制，当下游设备满料时自动停止输送，缺料时自动启动补料，实现产线的连续自动化运行。针对食品车间的潮湿、多清洁水的使用环境，机架表面做了喷塑防腐处理，所有紧固件都采用不锈钢材质，避免长期使用出现锈蚀污染物料的问题，驱动辊和改向辊都采用了包胶处理，增加和皮带之间的摩擦力，减少打滑现象，同时辊筒两端的轴承都带密封端盖，防止粉尘、水汽进入轴承内部，延长轴承的维护周期。
