带称重功能的链式辊筒输送设备结构

在日化、食品、化工等行业的包装后段工序里，经常会遇到需要在物料连续输送过程中完成重量检测的场景，比如桶装原料的缺料检测、成品包装的重量复核、不同规格料桶的分拣前置称重，这类场景如果采用静态称重台，会打断连续输送的节拍，人工搬运称重不仅效率低下，还容易出现人为读数误差，也没法对接后续的自动化分拣、剔除工位，带称重功能的链式辊筒输送机就是为这类连续作业场景设计的专用输送设备。

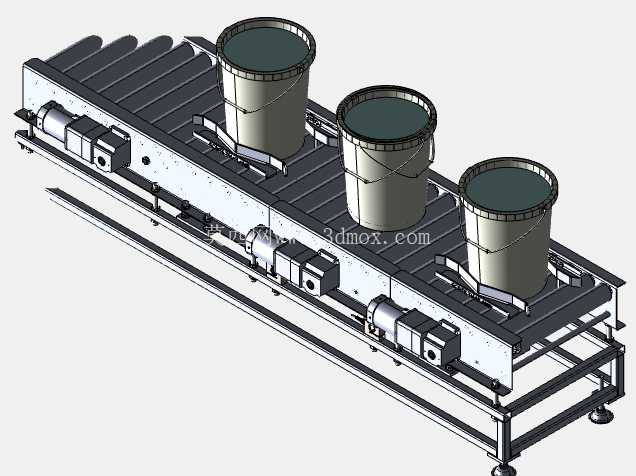

这套设备的主体承载框架采用标准矩形钢管焊接成型，底部配置可调式脚杯，安装时可以根据现场地面平整度调整整体水平度，避免因框架倾斜导致称重传感器出现测量偏差，框架的支腿间距经过受力核算，在满负载输送满载料桶时，框架的扰度控制在允许范围内，不会因为框架形变影响称重精度。输送段采用双排链式驱动的辊筒排布，辊筒之间的间距根据常见的10-25L桶装物料的底部直径设计，既保证料桶在输送过程中不会出现卡滞、倾斜，也避免辊筒过密造成的成本浪费，辊筒表面做镀锌处理，兼顾耐磨与防锈需求，适配车间多尘、偶尔有液体溅落的作业环境。

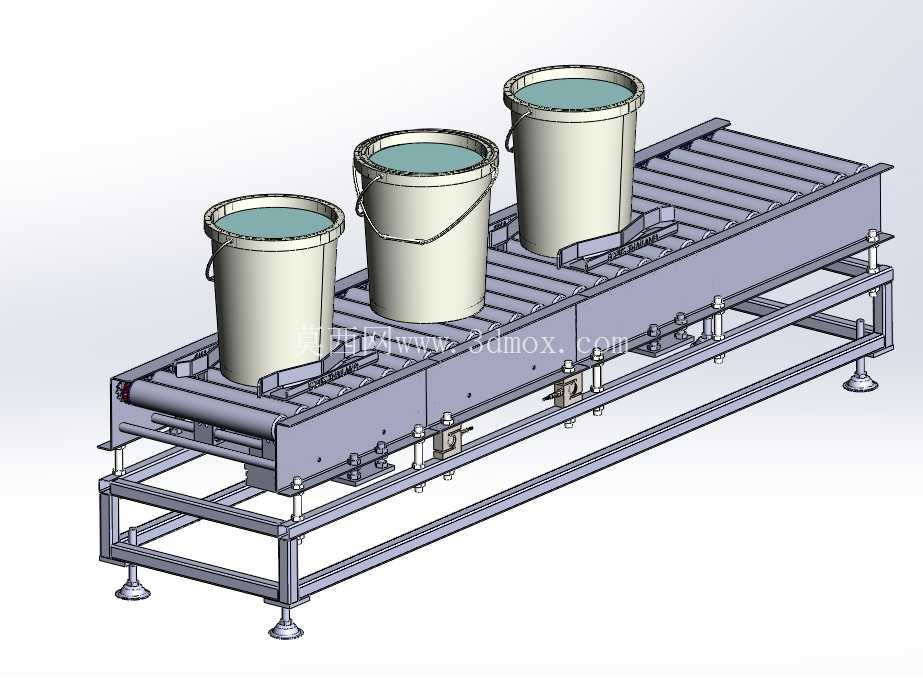

称重模块的安装是这套设备的设计核心，并没有采用整体框架称重的方案，而是在输送线的中段单独设置了一段独立的称重承载段，这段承载段与前后的普通输送段之间预留了2mm的间隙，避免输送过程中前后段的震动传递到称重段干扰测量数据，称重传感器采用悬臂梁式结构，分别布置在称重段框架的四个角点位置，传感器的额定载荷根据单段最大承载重量选型，预留1.5倍的安全余量，避免料桶上料时的冲击载荷损坏传感器。驱动部分的电机安装在输送线的侧下方，通过链传动分别驱动前后普通输送段与中间称重段，其中称重段的驱动链条采用柔性连接结构，减少电机运行时的震动传导到称重平台上，保证称重数据的稳定性。

设备的进出料端都设计了过渡导板，导板的上平面与辊筒上平面保持齐平，间隙控制在1mm以内，避免料桶在进出称重段时出现磕碰、卡滞，导板的侧边做向上的翻边，能够对料桶的输送方向做初步限位，防止料桶偏移出输送线。在实际使用时，料桶从上游输送线进入本设备，先经过前段普通辊筒输送段匀速进入称重段，当料桶完全进入称重段后，光电检测开关触发，控制系统暂时停止称重段的输送，待称重数值稳定后采集重量数据，数据采集完成后称重段恢复输送，将料桶输送到后段，根据采集到的重量数据，后续工位可以完成合格放行、欠重剔除、超重分流等动作，整个过程不需要人工干预，能够匹配每分钟10-15件的输送节拍，相比人工静态称重效率提升4倍以上。

从安装边界来看，这套设备的整体宽度控制在800mm以内，长度根据称重段的长度加上前后过渡段的长度设计，常规款总长度在2200mm左右，设备顶部的输送面高度可以在700-900mm范围内通过脚杯调整，能够对接车间内多数常规高度的包装线、辊筒输送线，不需要额外做高度转接。布线时传感器的信号线与驱动电机的动力线分开走线，分别从框架两侧的布线槽内排布，避免动力线的电磁干扰影响称重信号的传输精度，框架上预留了安装接线盒、控制模块的安装位，现场安装时不需要额外焊接支架，直接通过螺栓固定即可。

设计过程中也充分考虑了日常维护的需求，辊筒两端的轴承座采用可拆卸式结构，单个辊筒出现磨损时可以单独拆卸更换，不需要拆解整段输送线，称重传感器的安装位置预留了调整空间，后期校准称重精度时，可以直接在传感器位置放置标准砝码完成校准，不需要拆解设备外壳，链条张紧结构设置在驱动端的侧边，日常维护时只需要调整张紧螺栓即可完成链条松紧度的调整，操作门槛较低，车间的设备维护人员经过简单培训即可完成日常保养工作。
