槽式螺旋输送设备结构设计方案

这款槽式螺旋输送结构，主要面向散状物料的密闭输送场景设计，在粮油加工、建材粉料输送、污水处理污泥转运、化工粉体投料环节都有广泛的适配性，尤其适合需要水平布置、中途多点进料或出料的生产线布局，相比带式输送能更好避免粉料撒漏、扬尘问题，密闭的槽体结构也能减少输送过程中物料被外界污染，或是易飞扬物料溢出车间的问题。

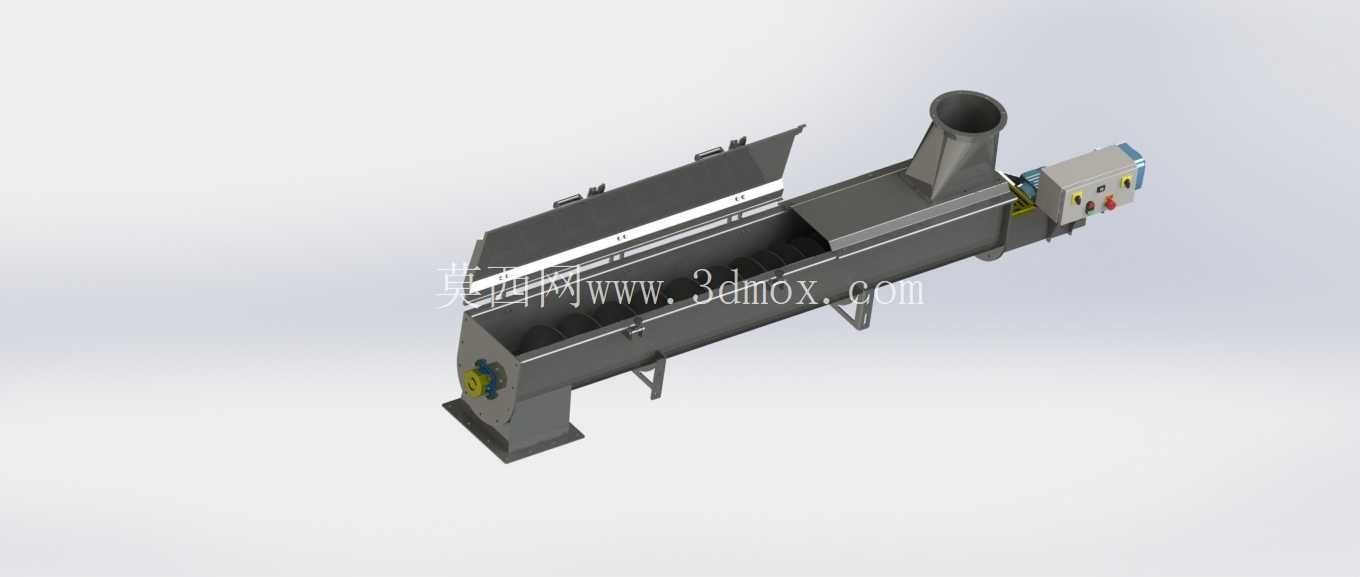

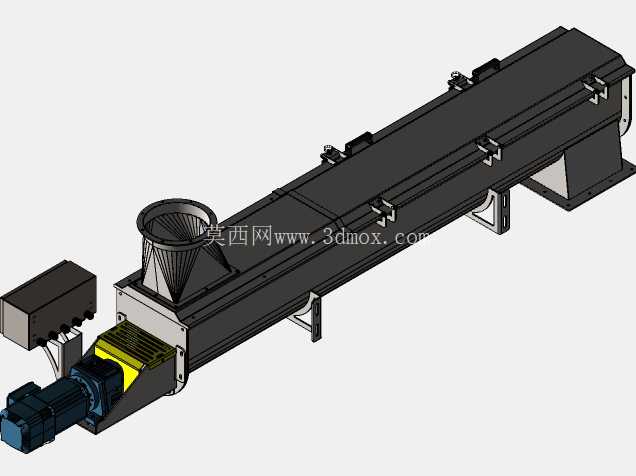

从结构设计逻辑来看，整体采用U型槽体作为物料容纳主体，槽体上方设置可翻转开启的上盖板，日常运维时不需要整体拆解设备，掀开盖板就能直接观察内部螺旋叶片的磨损情况、清理槽内残留的结块物料，检修便利性远高于全封闭圆管螺旋结构。槽体端部的驱动端采用直联减速电机搭配端座密封的结构，密封组件选用填料密封加骨架油封的双重密封形式，针对粉料、湿黏类物料都能有效避免物料从转轴间隙漏出，驱动侧旁置的控制盒集成了启停、过载保护、急停元件，现场安装时不需要额外搭配独立控制箱，接电即可完成单机调试。进料口设置在槽体尾部上方的锥形接料斗，斗体做了扩口设计，能适配上游设备的落料落差，避免物料冲击螺旋叶片造成叶片变形，出料口设置在槽体前端底部，开口尺寸匹配常规的溜管对接标准，不需要额外做转接法兰修改。

尺寸边界上，槽体主体截面尺寸为300mm×350mm，整体有效输送长度为2500mm，进料口中心到出料口中心的水平输送距离为2270mm，安装时槽体底部设置三个支撑脚，脚座上预留了长条形安装孔，可适配现场安装基础的小范围位置偏差，不需要二次打孔调整。螺旋叶片采用等螺距实体面型设计，针对流动性较好的粉体、颗粒料输送效率最优，若要输送湿黏污泥类物料，也可在该结构基础上调整为带式叶片或者增加防粘涂层，结构拓展性较强。槽体的盖板和槽体之间采用快拆搭扣连接，日常清理时不需要借助工具就能快速开启，搭扣位置做了下沉设计，避免输送过程中物料堆积在搭扣缝隙造成开启困难。

设计过程中重点考虑了不同物料的适配性，螺旋轴和槽体内壁的间隙控制在5-8mm，既避免叶片刮擦槽体内壁造成运行异响，也能减少槽底残留物料的堆积，针对磨琢性较强的物料，可在槽体内壁加装可更换的耐磨衬板，衬板通过沉头螺栓固定，磨损后直接更换即可，不需要整体替换槽体，能大幅降低后期运维成本。驱动端的轴承座采用外置式设计，轴承和输送物料完全隔离，避免细粉进入轴承造成磨损抱死，轴承座上预留了注油嘴，日常保养时可直接在设备外部加注润滑脂，不需要拆解设备结构。尾部的尾端轴承同样采用外置结构，搭配轴向补偿装置，能适应设备长时间运行后螺旋轴的热胀冷缩变形，避免轴体弯曲变形造成的运行阻力增大、叶片刮壳问题。

现场安装时，设备整体水平度要求控制在千分之一以内，支撑脚需要和预埋钢板焊接或者通过膨胀螺栓牢固固定，避免运行过程中出现振动移位。进料口对接时需要注意落料方向尽量和螺旋旋转方向一致，减少物料对叶片的正向冲击，若用于大落差落料场景，可在进料斗内部加装缓冲挡板，进一步降低冲击载荷。设备空载试运行时需要检查螺旋旋转方向是否正确，运行时无异常刮擦声响，空载电流稳定在额定电流的30%以内方可投料运行，首次投料需要逐步增加给料量，避免瞬间进料过多造成设备闷车、过载跳闸。日常运维过程中，需要定期检查叶片磨损情况、密封件的密封效果，及时补充轴承润滑脂，停机前需要将槽内物料输送完毕再切断电源，避免带载启动造成电机过载。
