自行车车把夹紧支架上部结构设计

　　在日常两轮骑行装备的结构体系里，车把与前叉立管的连接可靠性直接决定转向操控的精准度与骑行安全，这款弧形夹紧构件正是车把固定支架的上部组成单元，承担着抱紧车把横管、传递转向力矩的核心作用。从实际装车场景来看，该部件需要配合支架下半部分形成闭合的环形抱紧结构，适配常规直径的通勤车、山地车车把横管，安装时两个同轴的螺栓孔穿入锁紧螺栓，通过扭矩施加让弧形内面均匀贴合车把外壁，既不能因为夹持力不足出现车把转动偏移，也不能因为局部应力集中压伤车把管材表面，尤其是铝合金材质的车把，对夹持面的压强分布要求更高。

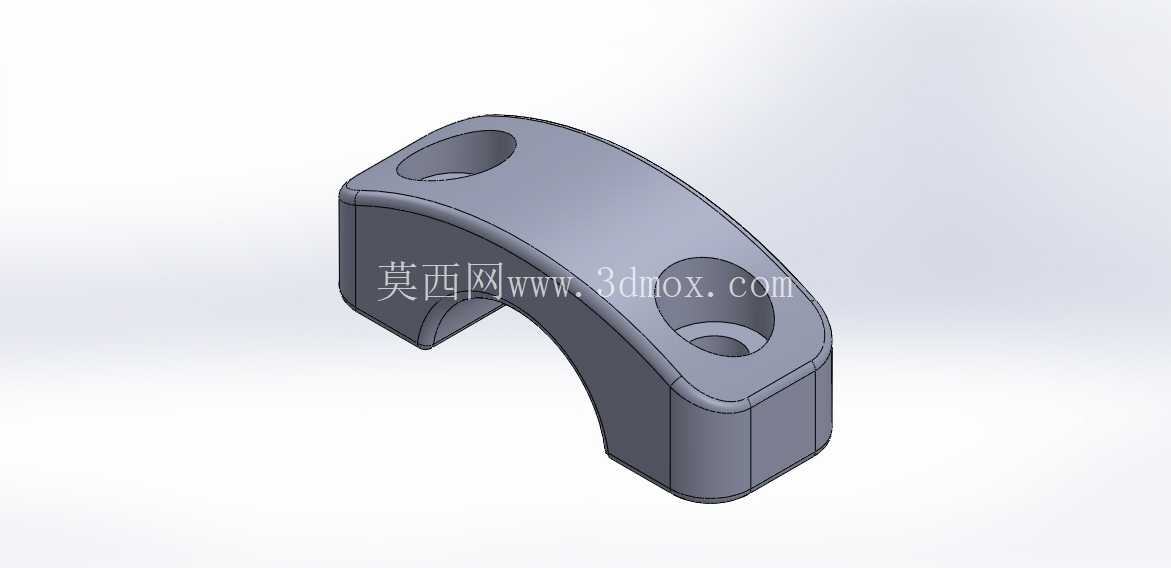

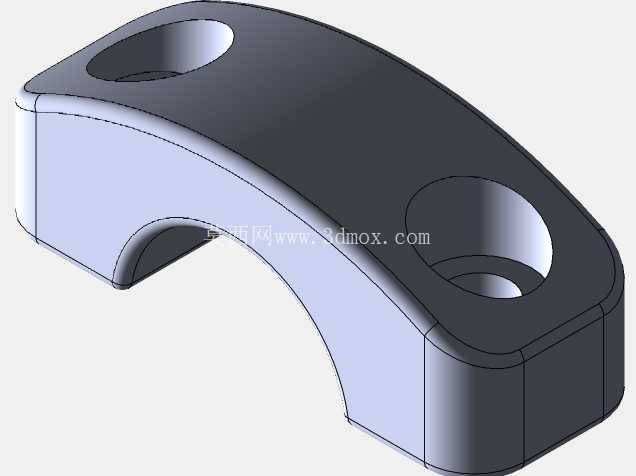

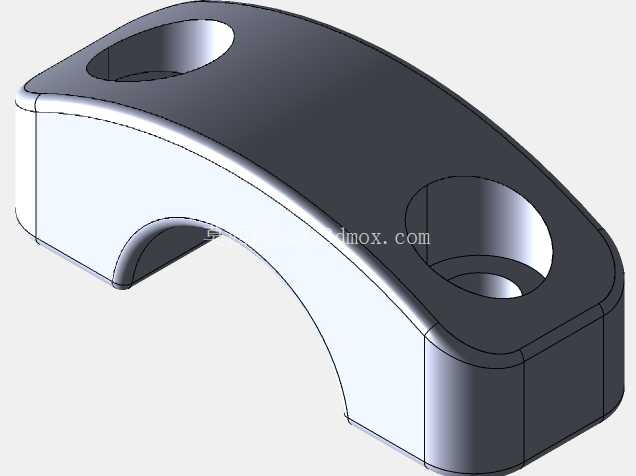

　　设计阶段首先要考虑的是弧形内曲面的曲率匹配，常规车把直径多为25.4mm或31.8mm，该构件的内弧半径严格对应适配管径，同时在弧面两端做了微小的倒角过渡，避免夹紧时边缘切割车把表面的涂装或碳纤维材质的外层结构。整体外形采用半圆弧弯臂结构，两个安装凸台分别设置在弧段的两个端点位置，螺栓孔为沉孔设计，锁紧后螺栓头部完全没入凸台平面，不会突出结构表面剐蹭骑行者的手部或者把套、刹把等周边配件。从安装边界来看，构件的弧段外侧做了等厚度的加强设计，既保证夹紧时的结构刚度，不会因为螺栓锁紧力出现弧段张开变形导致夹持力衰减，也控制了整体重量，不会给车把部位增加多余的负重。

　　实际使用中，该部件承受的载荷比较复杂：正常转向时需要传递横向的扭转力矩，颠簸路面时会承受竖直方向的振动冲击，紧急制动时还要承受向前的惯性载荷，因此结构的壁厚设计经过了受力校核，两个螺栓孔的中心距经过精准计算，保证螺栓锁紧后整个弧面的压紧力均匀分布，不会出现局部压不实的情况。和常见的一体式车把夹相比，这种上下分体式的夹紧结构安装调整更加方便，调整车把角度时不需要完全拆下所有部件，只需要松开螺栓即可转动车把到合适的角度再锁紧，后期维护更换配件也更加便捷。构件的外表面做了圆滑的过渡处理，没有尖锐的棱角，既提升了外观的整体性，也避免骑行过程中磕碰造成划伤。

　　在建模过程中，弧形段的曲率连续性是重点，内弧面要保证和车把的贴合面积达到85%以上，才能让夹紧力均匀分散，不会出现点接触导致的应力集中；两个安装凸台的平面要保持平行，螺栓孔的轴线要垂直于安装平面，避免螺栓锁紧时出现别劲的情况，导致螺纹受力不均出现滑牙或者断裂。另外，构件的整体宽度也经过适配，不会过宽挤占把横上安装码表、车灯、副把等配件的空间，也不会过窄导致夹持稳定性不足。实际路试场景下，该结构在连续颠簸路面、大角度转向、紧急制动等工况下都能保持稳定的夹持力，不会出现车把松动移位的情况，同时弧形结构的应力分布均匀，长期使用不会出现金属疲劳开裂的问题。对于结构设计从业者来说，这类看似简单的夹紧构件，核心的设计难点在于曲面匹配度、刚度与重量的平衡、安装便利性的兼顾，每一个尺寸的公差设定都要结合实际装车的配合需求，比如内弧面的尺寸公差要控制在合理范围，公差过大容易出现夹持间隙导致松动，公差过小则会出现安装时卡滞，无法顺利贴合车把表面。螺栓孔的位置度公差也要严格控制，保证上下两个半环对接时螺栓能顺利穿入，不需要强行掰动结构对位，提升装配效率。
