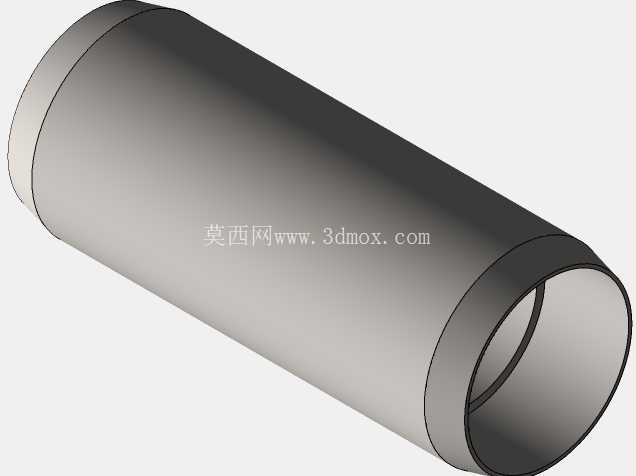

这类带双侧折弯安装支架的支撑滚轮,在连续输送设备、物料滑移导轨、自动化生产线侧边导向工位的应用覆盖率极高,很多人做线体改型时容易忽略这类辅件的选型细节,最后要么出现滚轮卡滞磨坏工件表面,要么支架受力变形导致导向偏移,反而拖慢整线的运行节拍。从结构本身来看,滚轮主体采用圆柱面设计,相比槽型轮、V型轮的适配性更强,不需要配套特定截面的导轨就能直接接触平面类工件、输送载具的底面或侧面,滚动接触面做了精磨处理,表面粗糙度控制在合理区间,既不会因为过于光滑出现接触打滑,也不会因为粗糙度过高刮伤接触的工件漆面或加工面。

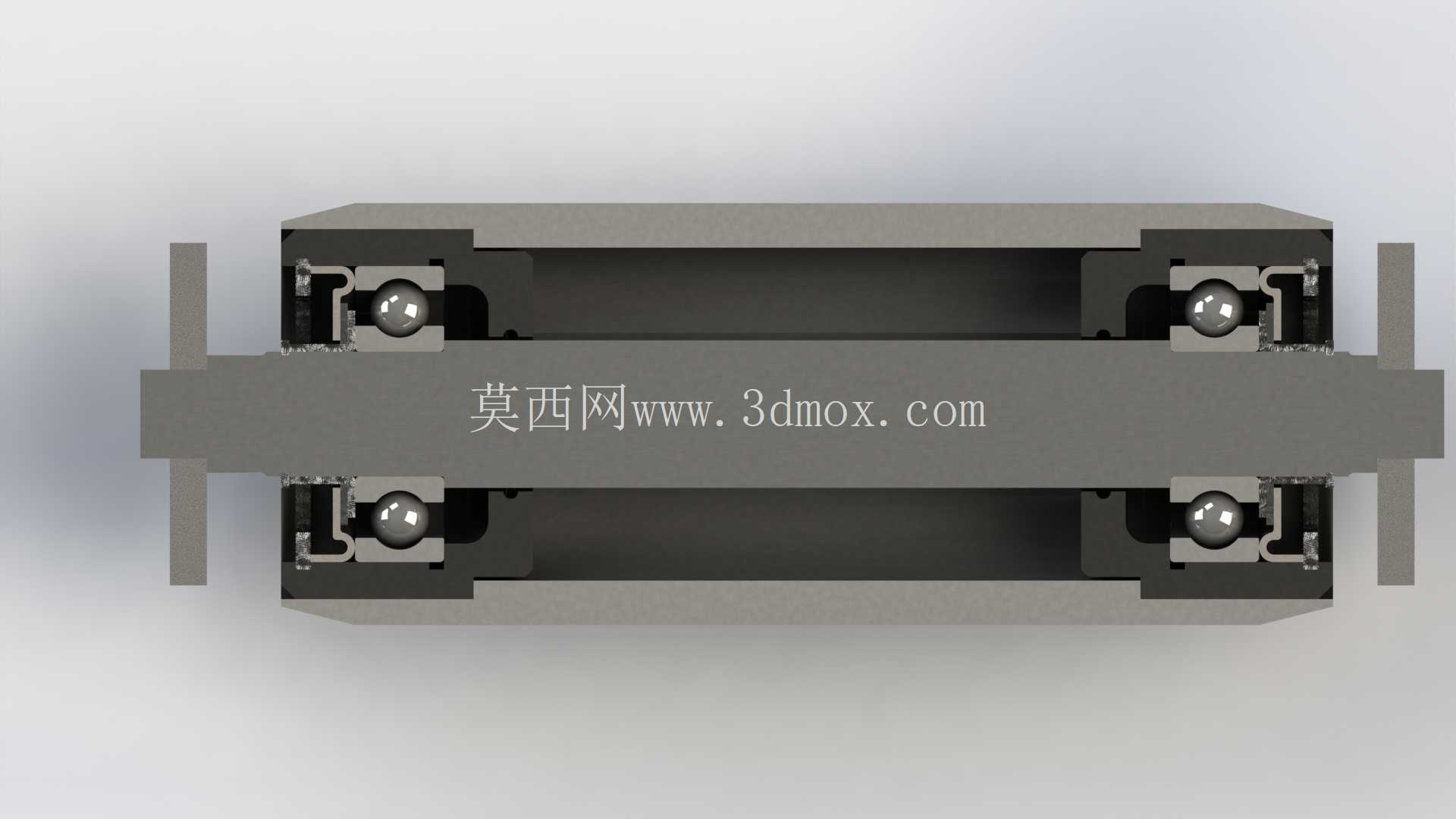

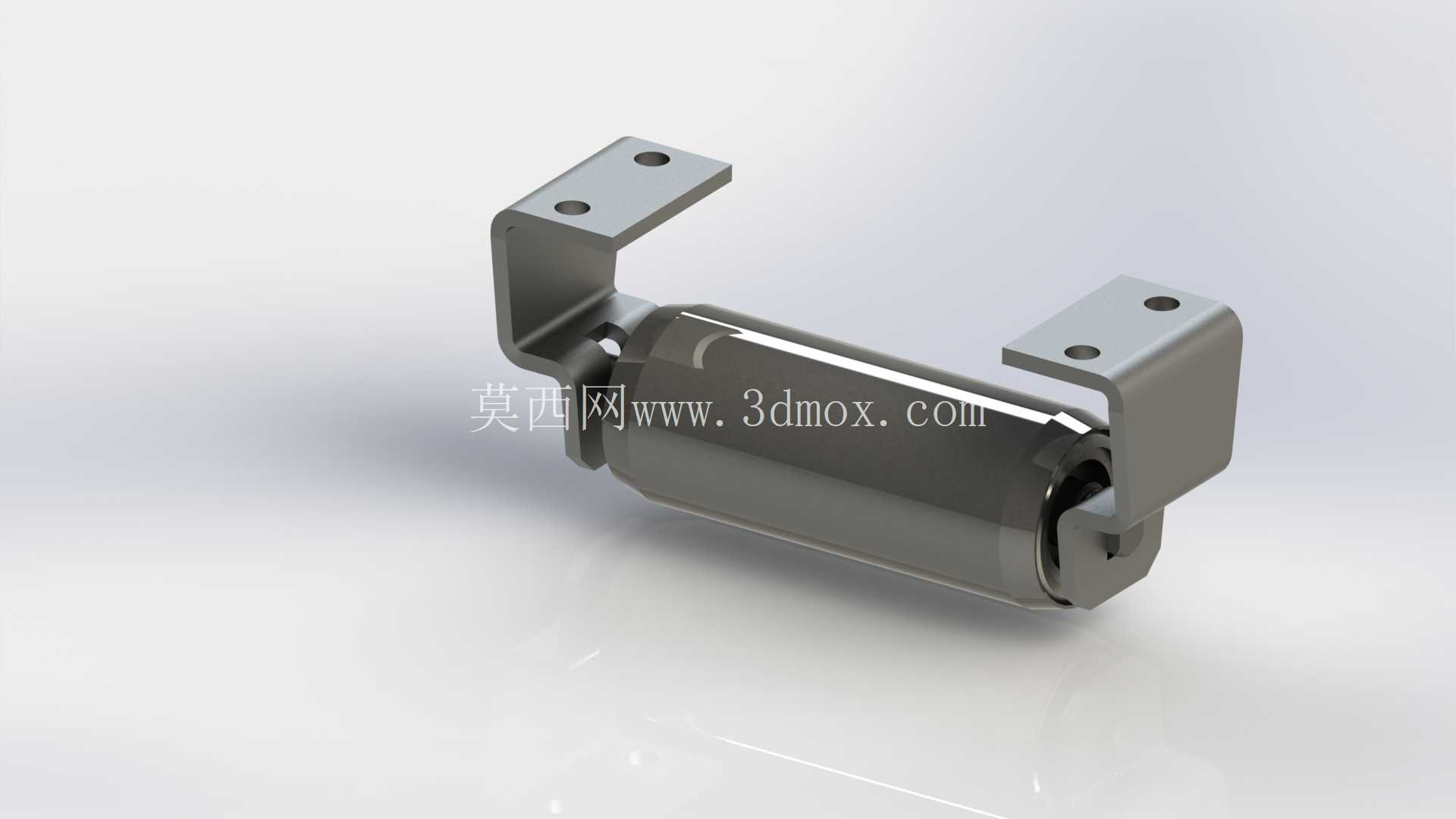

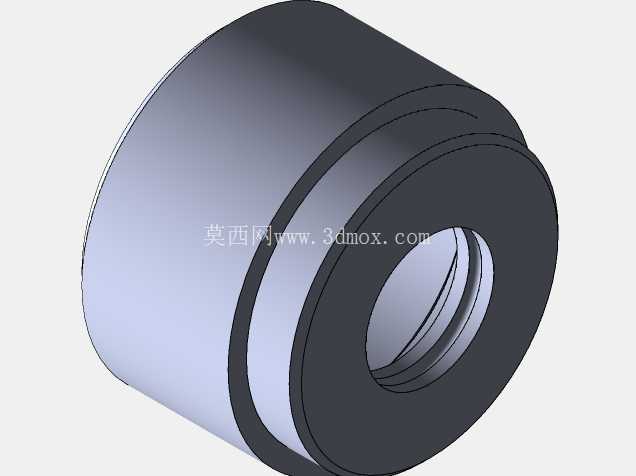

两侧的安装支架采用折弯成型的钣金结构,支架上开有两个对称的安装通孔,孔位间距经过匹配计算,安装时可以直接通过螺栓固定在设备的型材框架或钣金立板上,不需要额外做转接件,能大幅减少现场安装的加工工作量;支架和滚轮主体的连接位置内置了标准深沟球轴承,轴承选型匹配常规的径向承载需求,滚轮转动时的径向跳动量控制在极小范围内,高速运行时不会出现明显的振动或异响。做这类结构的三维建模时,首先要确认安装边界:支架的总宽度、安装孔的中心距、滚轮的外径和有效接触长度是核心尺寸,一旦这几个尺寸和安装位不匹配,后续改模的成本会很高;其次要注意支架折弯处的圆角处理,不能直接做直角折弯,否则实际加工时钣金会出现开裂,同时要预留轴承的安装压装间隙,过盈量过大容易压坏轴承外圈,间隙过大则会出现轴承外圈跟转的问题,大幅缩短滚轮的使用寿命。
在实际工况中,这类支撑滚轮常被用在物流分拣线的侧边导向位置,当分拣料箱经过线体转弯段时,侧边的支撑滚轮可以将料箱和线体护板的滑动摩擦转化为滚动摩擦,大幅降低推送阻力,减少料箱的磨损;也有不少设备厂商将其用在大型滑移柜门的底部支撑,柜门开合时滚轮沿底部导轨滚动,相比普通滑块结构的开合阻力降低60%以上,长时间使用也不会出现导轨磨出凹槽的问题。设计时还要考虑承载冗余,单组滚轮的额定径向载荷要比实际工况的最大载荷高出30%左右,避免长时间满载运行导致轴承提前失效;滚轮的轴向窜动量也要做限位处理,通过支架端部的翻边或者卡簧结构限制滚轮的轴向位移,防止运行过程中滚轮从支架中脱出。
很多新手建模时容易忽略支架的安装让位空间,把支架的折弯边做的过短,导致安装螺栓时扳手没有操作空间,实际装配时只能临时打磨支架,既影响外观也降低了结构强度,合理的设计应该在安装孔外侧预留足够的扳手操作空间,同时支架的折弯边高度要匹配螺栓头的高度,避免螺栓头突出支架表面刮擦经过的工件。另外,滚轮的圆柱面长度要比接触的工件导向边宽出至少5mm,防止工件运行过程中出现小幅偏移时脱离滚轮接触面,导致导向失效。这类结构虽然看起来简单,但是在整线设备里属于用量大、影响运行稳定性的关键辅件,每一处尺寸的细节设计都会直接影响后续的使用体验,建模时需要结合实际安装工况反复核对尺寸链,不能只照着外观轮廓做外形建模,要把内部的轴承安装位、卡簧槽、支架折弯的工艺缺口都完整还原,才能保证导出的加工图纸可以直接用于生产,不需要二次修改。
- 全部评论(0)
- 模板大小: 5.27 MB
- 售价:5金币
- 下载次数: 178
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用五金配件
