机用精密台虎钳夹持工装结构设计

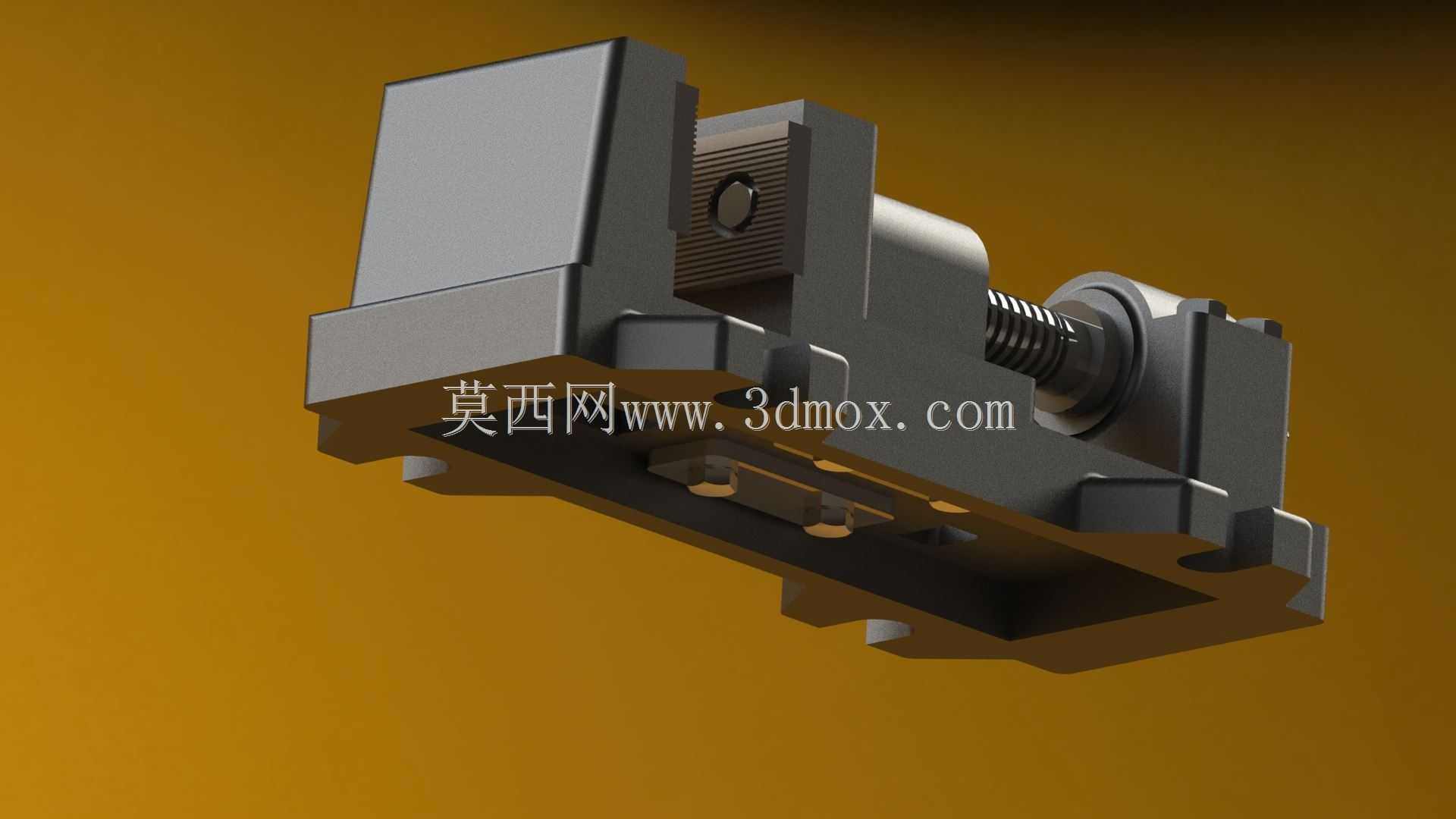

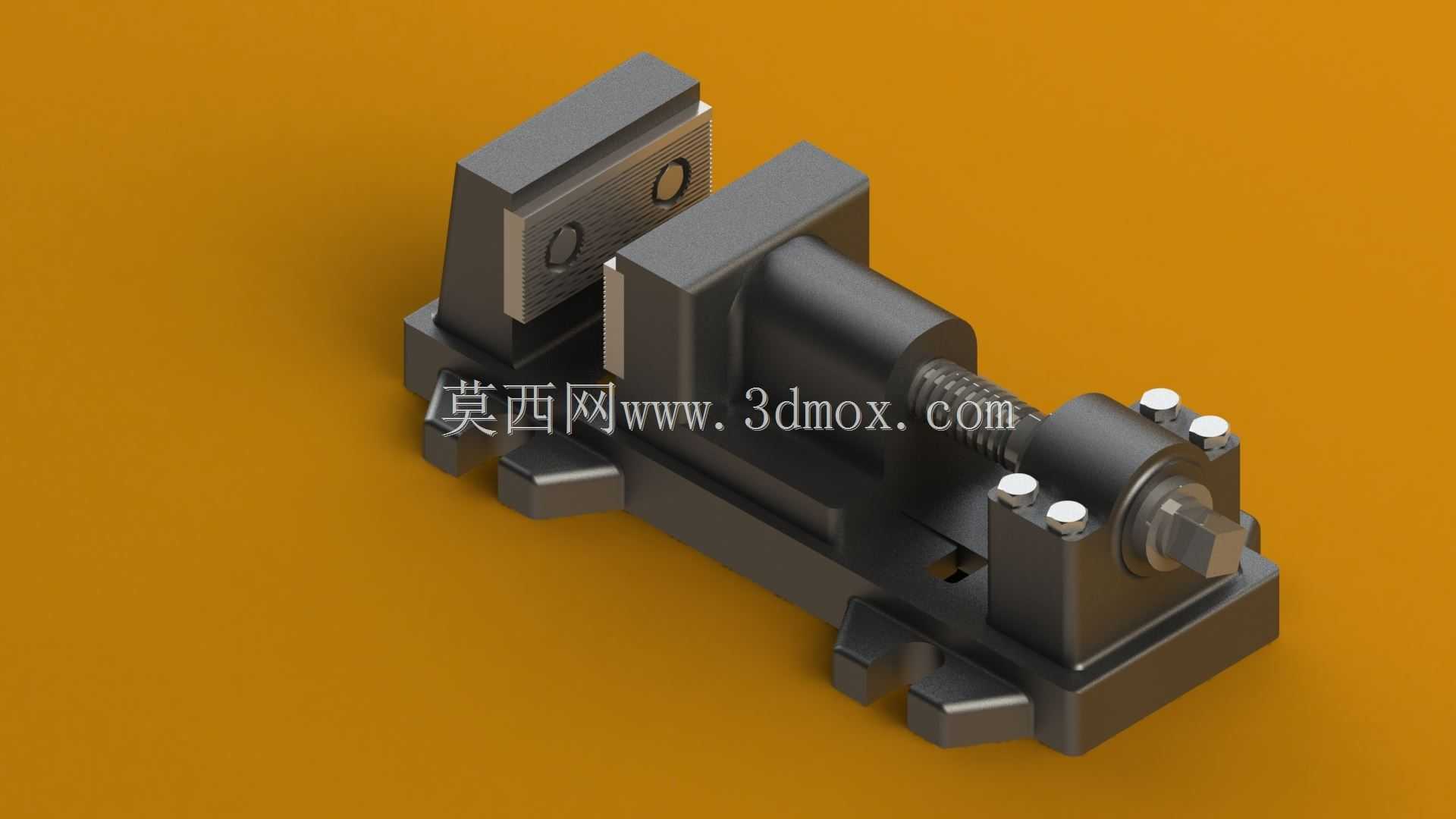

这款机用虎钳是金属切削加工、钳工装配环节最常用的夹持类工装，日常在普通铣床、小型钻床、钳工台工位上承担工件装夹定位的核心作用，不管是小批量零件的铣削平面、钻孔攻丝工序，还是装配环节的零件修配、锉削打磨，都能依靠稳定的夹紧力保证工件在加工过程中不发生位移，避免因装夹松动导致的加工尺寸超差、刀具崩损问题。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，钳身底部设置了带定位槽的安装基座，可直接匹配机床工作台的T型槽安装尺寸，安装时通过T型螺栓穿过基座的长圆孔完成锁紧，安装边界可适配市面上多数中小型台式加工设备的工作台面规格，不需要额外制作过渡转接板。传动部分采用梯形丝杠副结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力均匀，转动丝杠带动活动钳身沿导轨方向做直线进给，丝杠端部设置的推力轴承可抵消夹紧时产生的轴向反作用力，减少转动手柄时的阻尼感，操作人员施加较小的手动力就能输出足够的夹紧力，同时梯形螺纹具备良好的自锁性能，夹紧后不会因为加工过程中的振动出现钳口松退的情况。钳口部分采用可更换式齿面钳口板，齿形设计为交叉细密齿，夹紧时齿面可以嵌入工件表层，增大与工件接触的摩擦力，针对硬度较高的金属工件装夹时，也可以更换为光面钳口板，避免夹伤工件已加工表面；钳口板通过内六角螺钉固定在钳身上，磨损后只需拆卸螺钉即可快速更换，不需要整体更换钳身，降低工装维护成本。固定钳身与活动钳身的配合导轨采用燕尾槽结构，配合面经过磨削加工，保证活动钳身移动过程中的直线度，同时燕尾槽结构可承受多方向的切削载荷，不管是承受垂直方向的钻削冲击力，还是水平方向的铣削侧向力，都能保证活动钳身不会出现抬升或侧偏，装夹重复定位精度可控制在0.05mm以内，满足普通机加工的精度要求。整体结构没有冗余的复杂零件，所有零部件都具备良好的加工工艺性，钳身采用铸铁材质铸造后经时效处理消除内应力，长期使用不会出现结构变形，丝杠、钳口板等易损件采用合金结构钢经淬火处理，表面硬度达标，耐磨性能优异，日常维护只需定期向导轨配合面、丝杠螺纹处加注润滑脂，就能保证长期顺畅使用。在实际生产场景中，这类虎钳还可以搭配角度垫铁、V型块等辅助夹具使用，完成异形工件、轴类零件的装夹，拓展工装的适用范围，是中小型机加工车间、维修钳工工位必不可少的基础工装设备。
