机车制动缸座改造安装支架结构设计

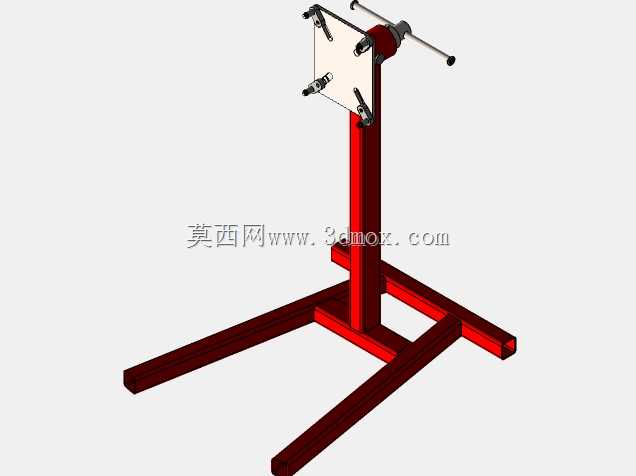

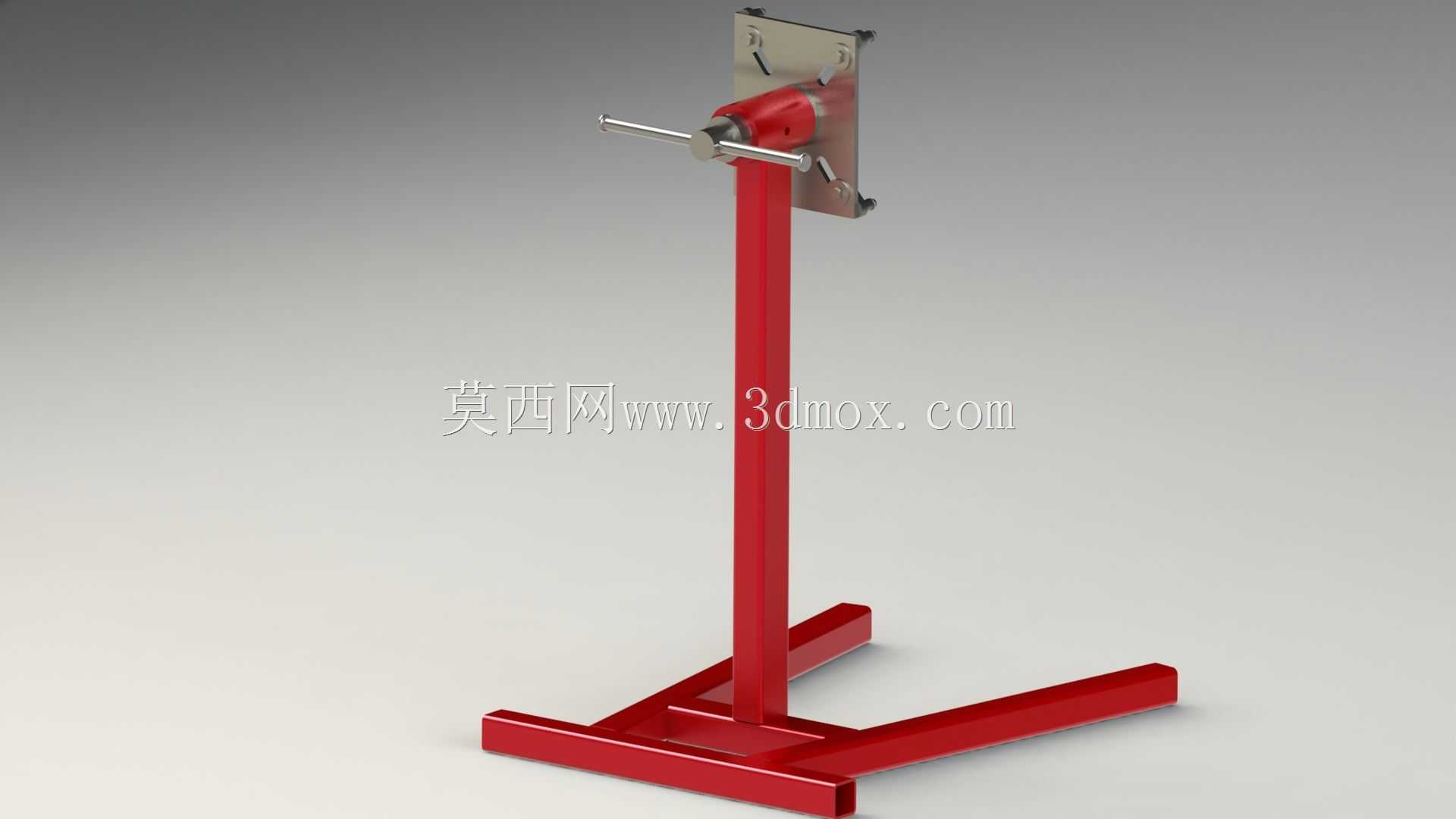

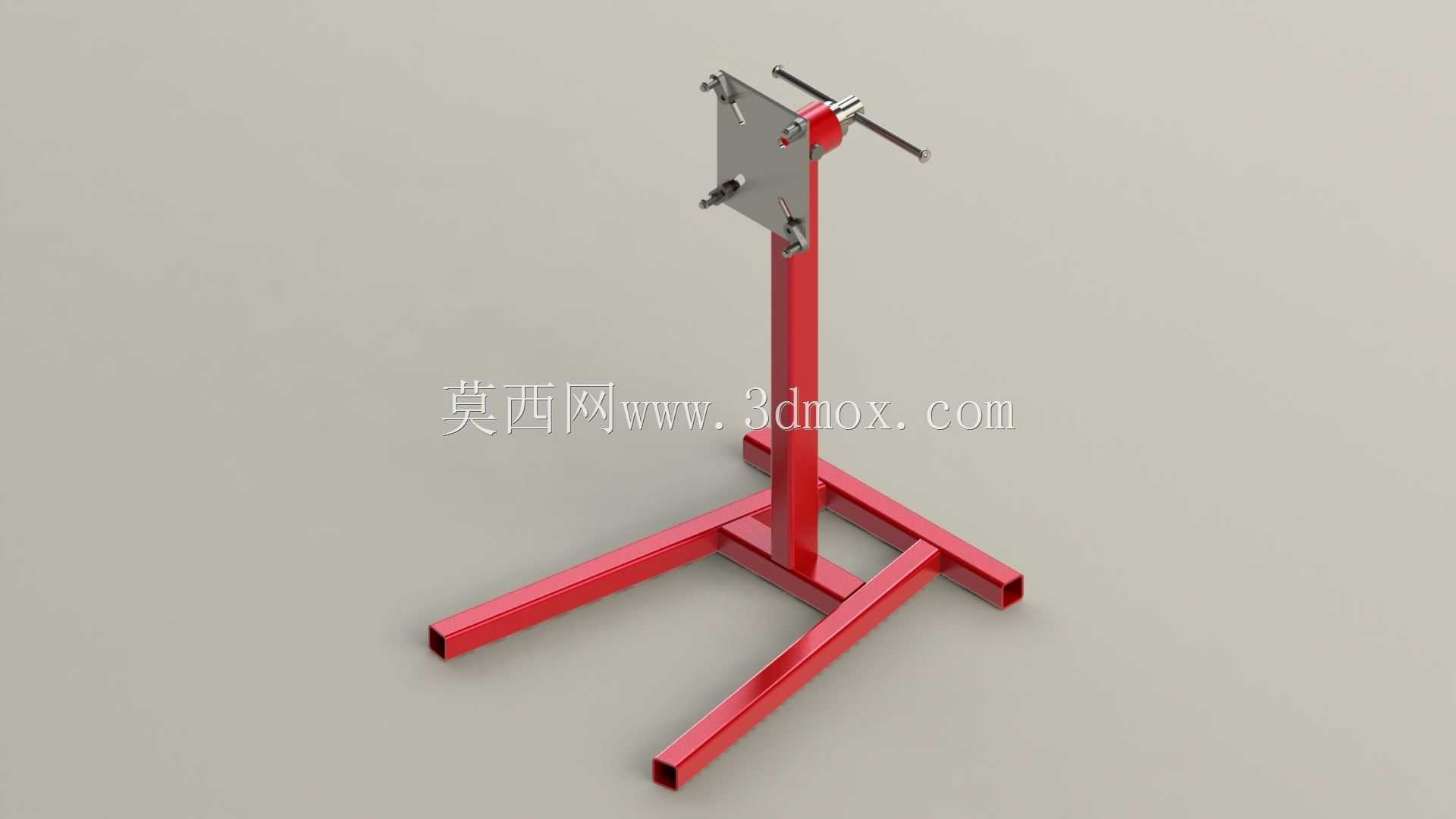

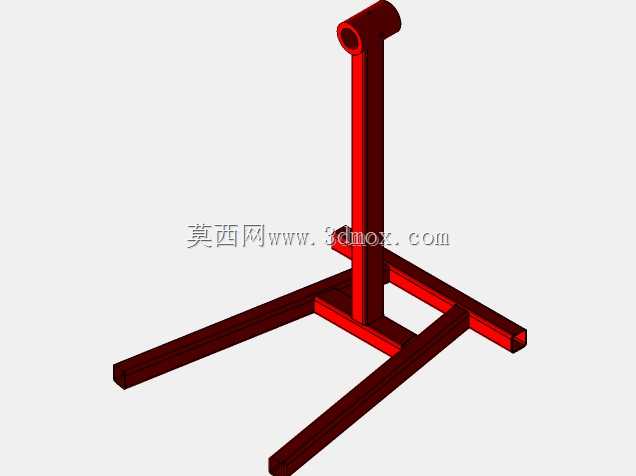

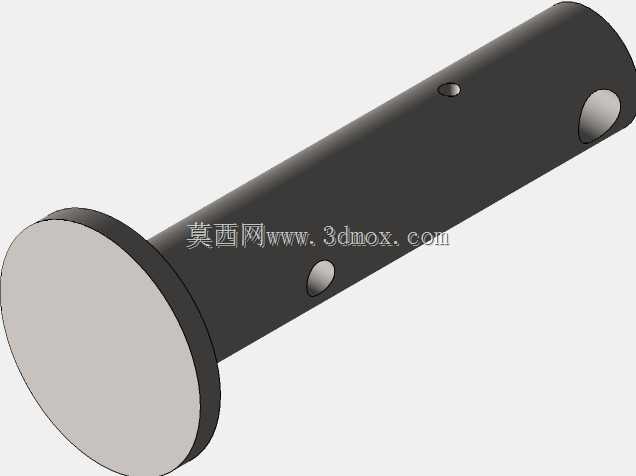

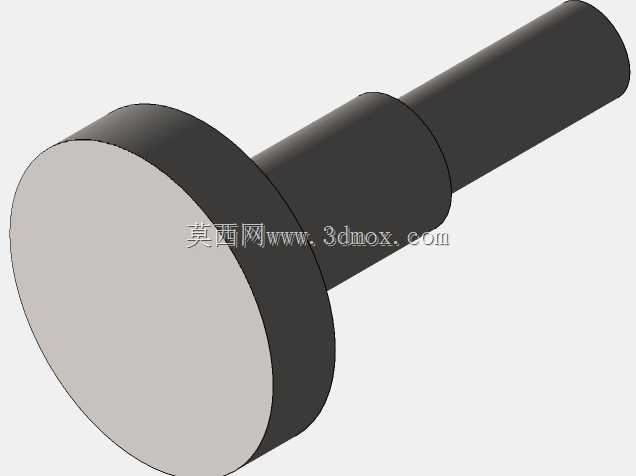

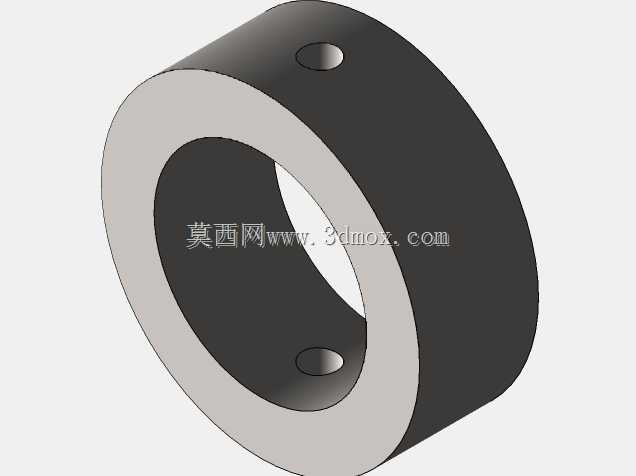

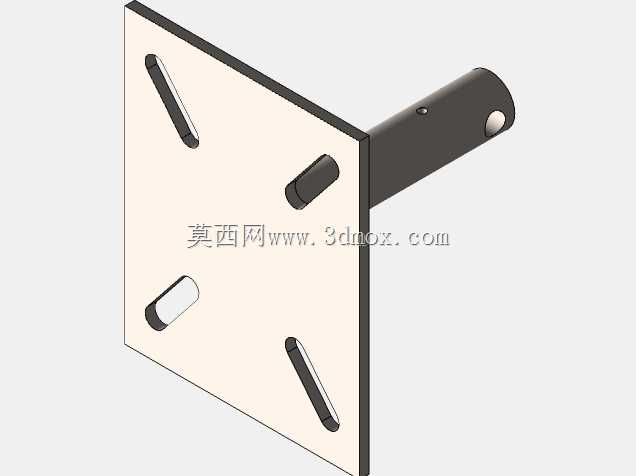

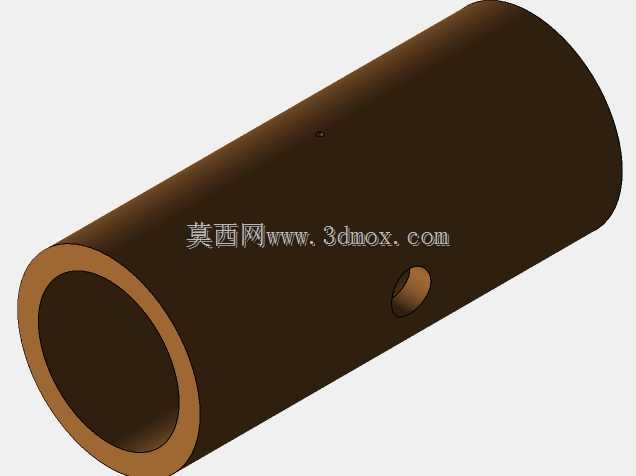

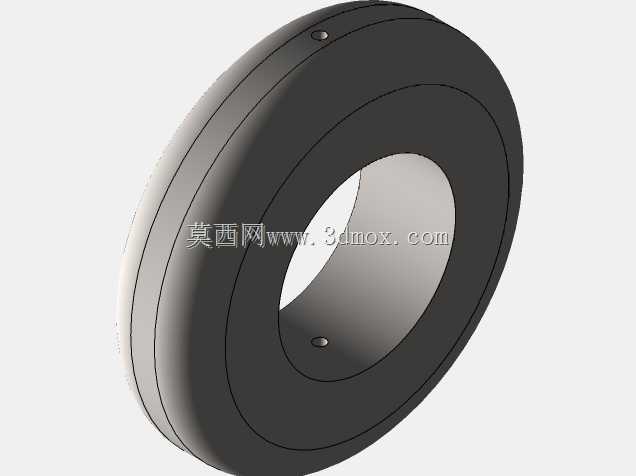

这款改造型安装支架主要面向机车维保与制动系统装配场景，在原有发动机支架的结构基础上做针对性适配改造，解决机车制动缸安装时原有支架孔位不匹配、支撑强度不足的问题，可直接用于机车检修车间的制动部件换装作业，也可作为机车制动系统台架测试的固定承载工装使用。在实际使用场景中，该支架承担制动缸的承载与定位功能，能够将制动缸稳定固定在立式作业工位上，既可以满足制动缸拆解检修时的翻转操作需求，也能够在制动缸装配完成后提供稳定的支撑，方便操作人员完成管路连接、性能调试等一系列作业，避免检修过程中制动缸晃动移位带来的操作不便与安全隐患。从功能特性来看，这款支架采用立式落地结构，底部为十字交叉的支撑脚设计，能够在车间平整地面上获得足够的支撑跨度，无需额外打地脚螺栓固定即可保持稳定，大幅降低了工位布置的成本与周期；中部为立式支撑立柱，承担整体的载荷传递，将上部安装组件与制动缸的重量均匀传导至底部支撑脚；上部的安装板组件替换了原有发动机支架的适配钢板与操作手柄，专门针对机车制动缸的安装孔位做了匹配设计，预留的两组安装孔分别对应183x223mm、214x181mm两种规格的制动缸安装法兰，能够覆盖主流型号机车制动缸的安装需求，侧面设置的横向操作手柄可以带动上部安装板绕水平轴转动，方便操作人员在检修过程中调整制动缸的朝向，无需反复拆卸即可完成不同方位的作业操作。在设计思路上，这款改造支架充分复用了原有成熟发动机支架的主体受力结构，仅针对上部安装接口做适配性修改，既保证了整体结构的强度可靠性，也降低了改造成本与加工难度；整体结构采用等强度设计，立柱与底部支撑脚的截面尺寸经过受力校核，能够承受制动缸满载状态下的载荷，同时避免过度冗余的材料浪费；上部安装板的孔位位置经过精准对位，保证制动缸安装后与支架的同轴度符合装配要求，不会出现安装偏斜导致的制动缸动作卡滞问题；操作手柄的长度经过人体工学优化，操作人员转动安装板时无需施加过大的力，即可轻松调整制动缸的作业角度。从安装边界来看，这款支架底部支撑脚的横向与纵向跨度经过合理设计，在保证支撑稳定性的前提下尽可能缩小占地空间，不会过多占用车间工位面积；上部安装组件的转动范围经过限位设计，转动过程中不会与支架立柱、底部支撑脚发生干涉，也不会让制动缸磕碰地面；整体立式结构的高度适配操作人员站立作业的舒适高度，无需弯腰或者垫高即可完成大部分检修操作，能够有效降低长时间作业的疲劳感。
