四爪废钢抓斗结构设计三维模型

这款四爪废钢抓具主要配套于挖掘机、固定式物料处理机等工程主机，应用在废钢回收场站、报废汽车拆解线、冶金厂废料转运区、港口散杂废金属装卸工位，针对不规则废钢块、冲压边角料、破碎金属团、报废机械零部件等散碎硬质物料完成抓取、转堆、装卸、投料作业，相比传统两瓣抓斗，四爪的多点咬合结构能更好嵌入不规则物料堆的缝隙，减少散料掉落概率，尤其适配堆密度不均、外形无规则的废金属物料抓取工况。

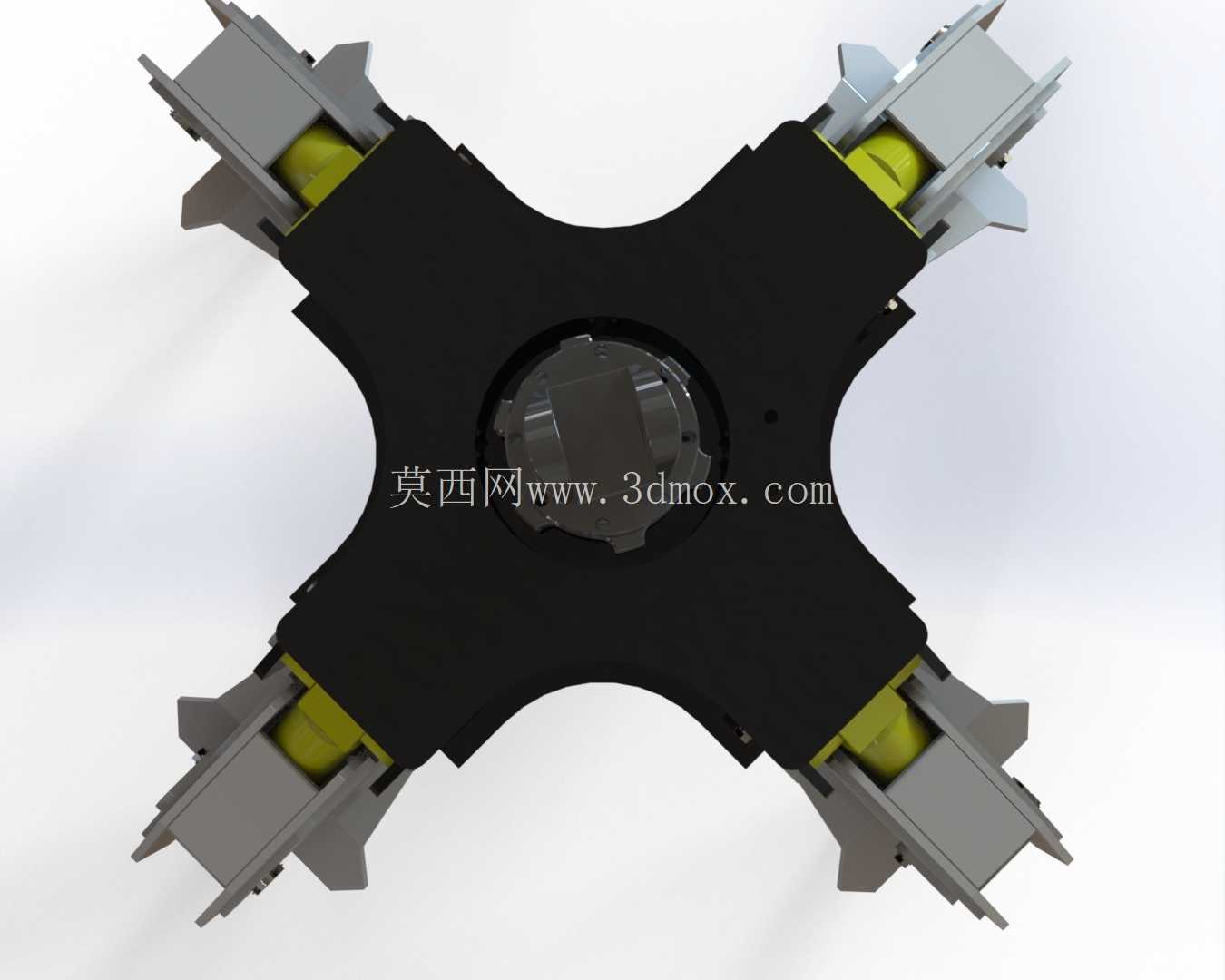

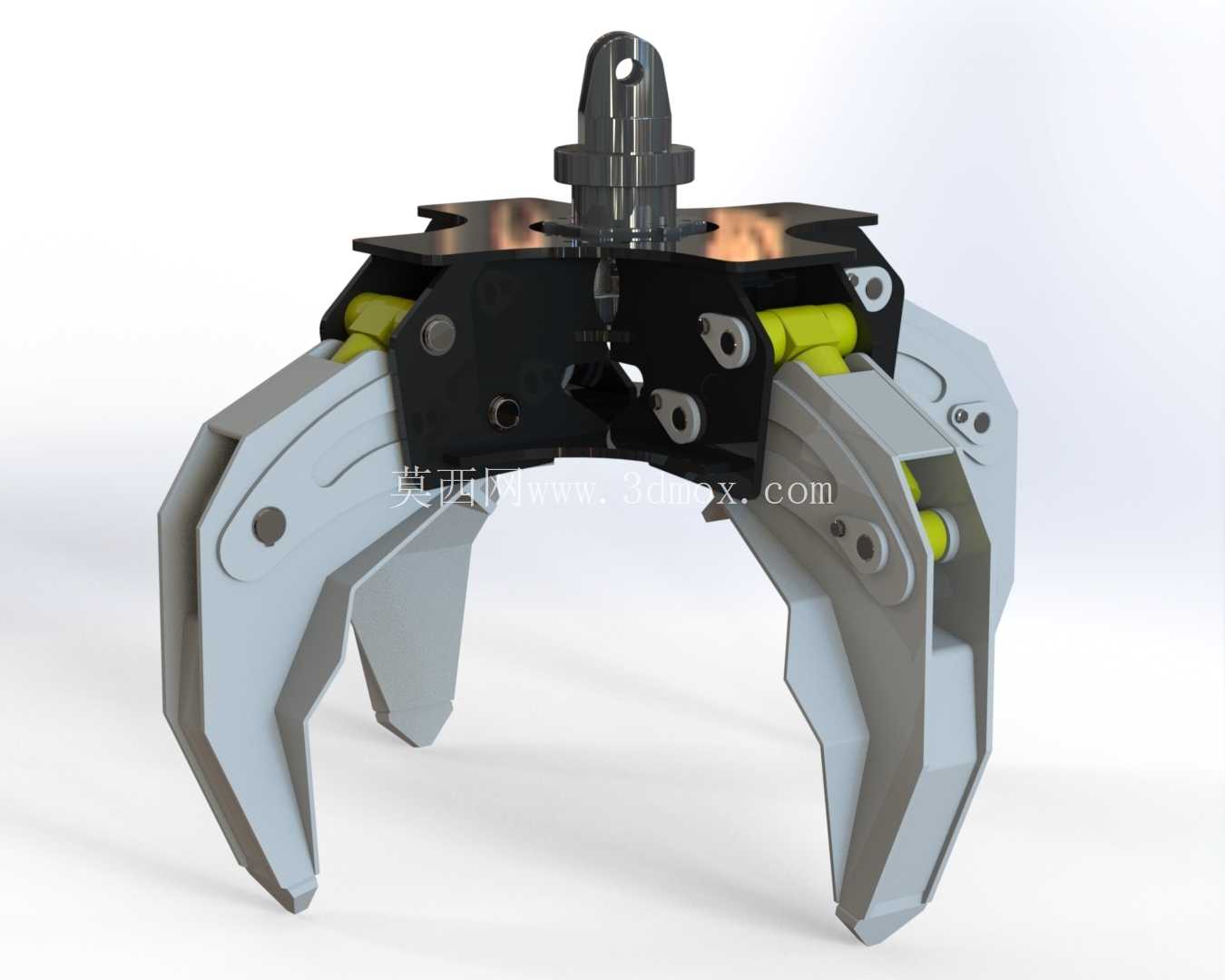

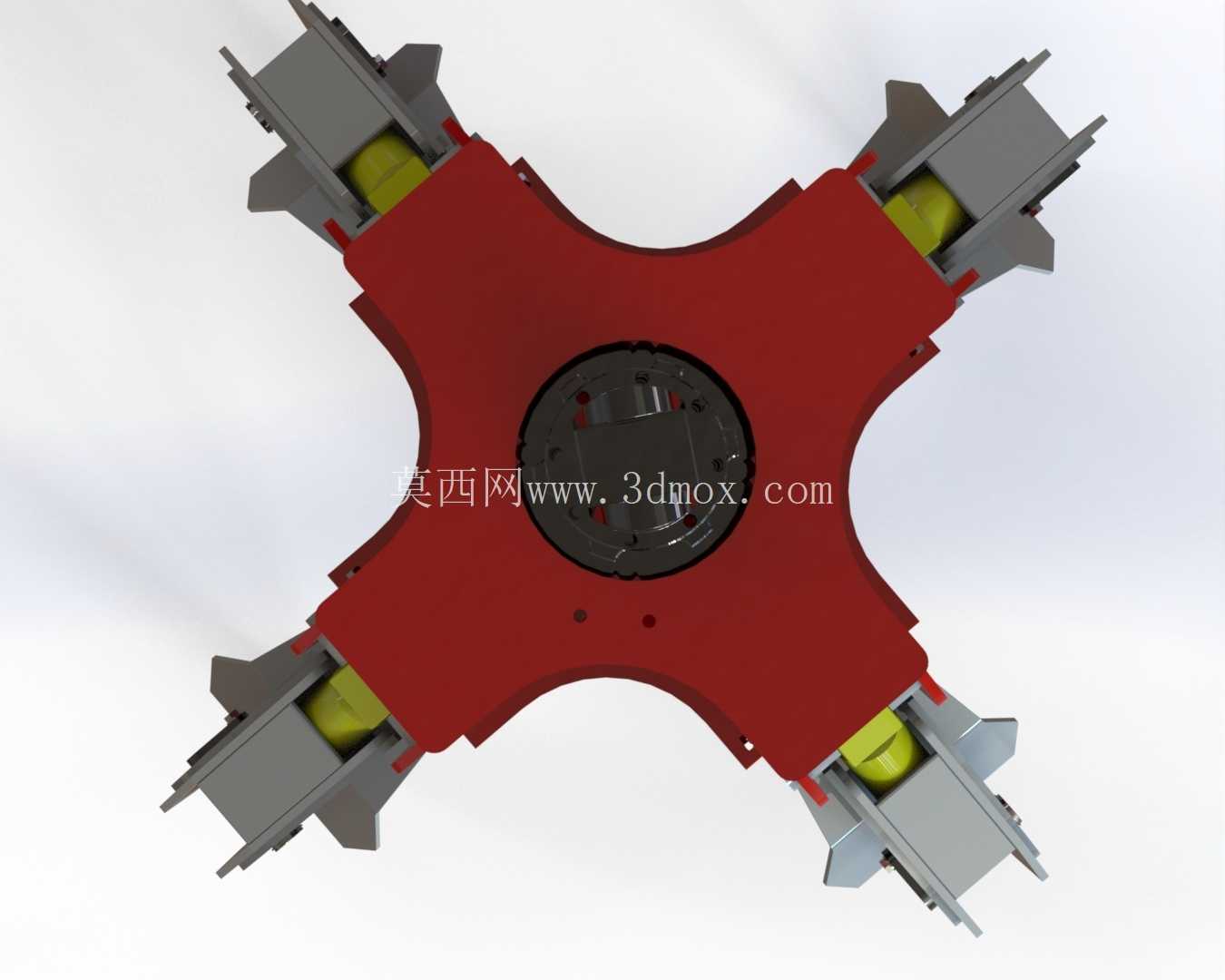

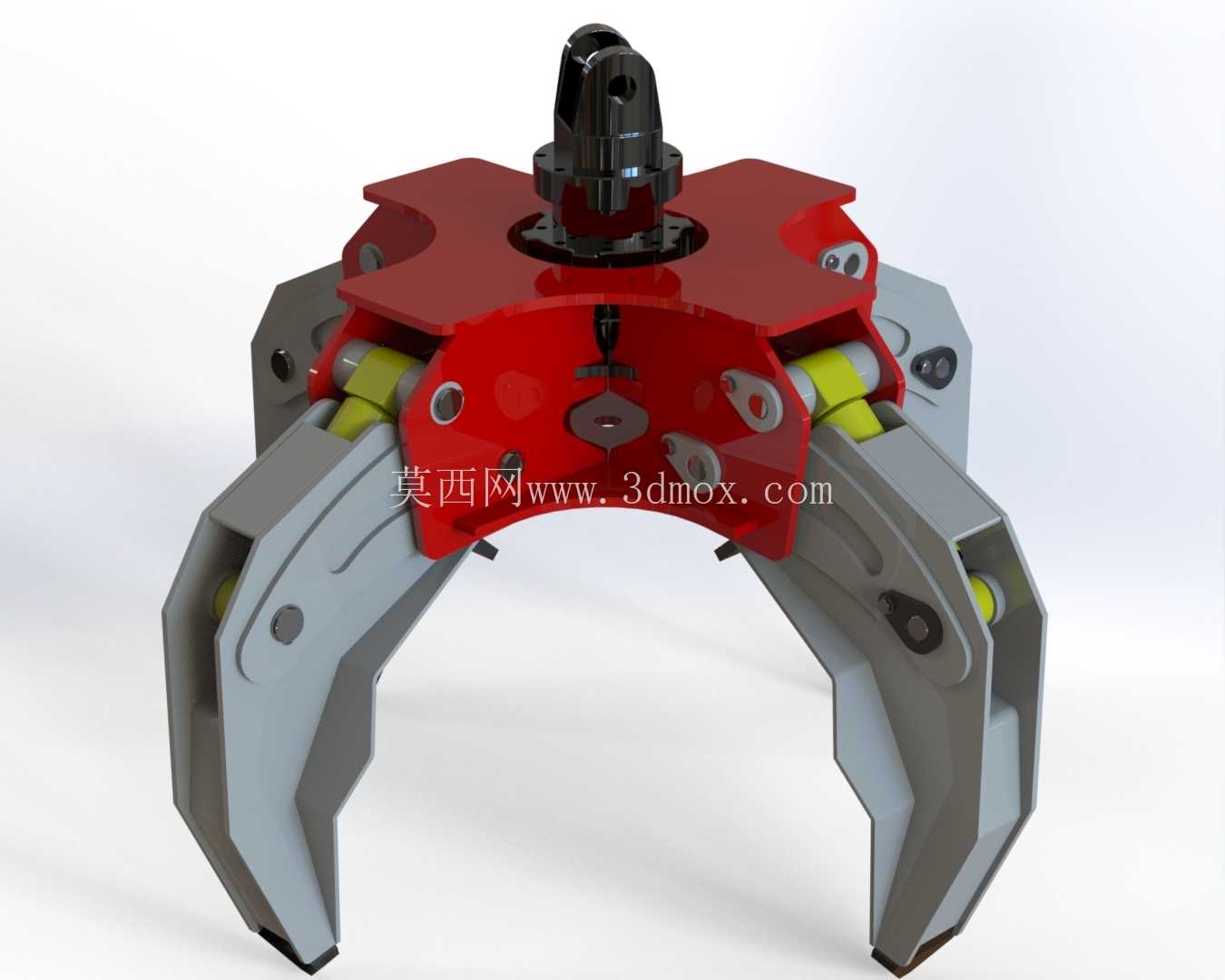

从结构设计逻辑来看，顶部采用标准吊耳连接端，连接法兰的安装孔位匹配主流挖掘机快换接头、固定式抓料机臂端的连接尺寸，安装边界预留了液压管路的走线空间，避免臂端俯仰、回转过程中管路与结构件发生干涉。上部的回转支撑结构集成在顶部连接座内，可实现360度全回转作业，配合主机臂的动作范围，能覆盖更大的作业半径，无需频繁移动主机站位即可完成料堆不同位置的取料作业。

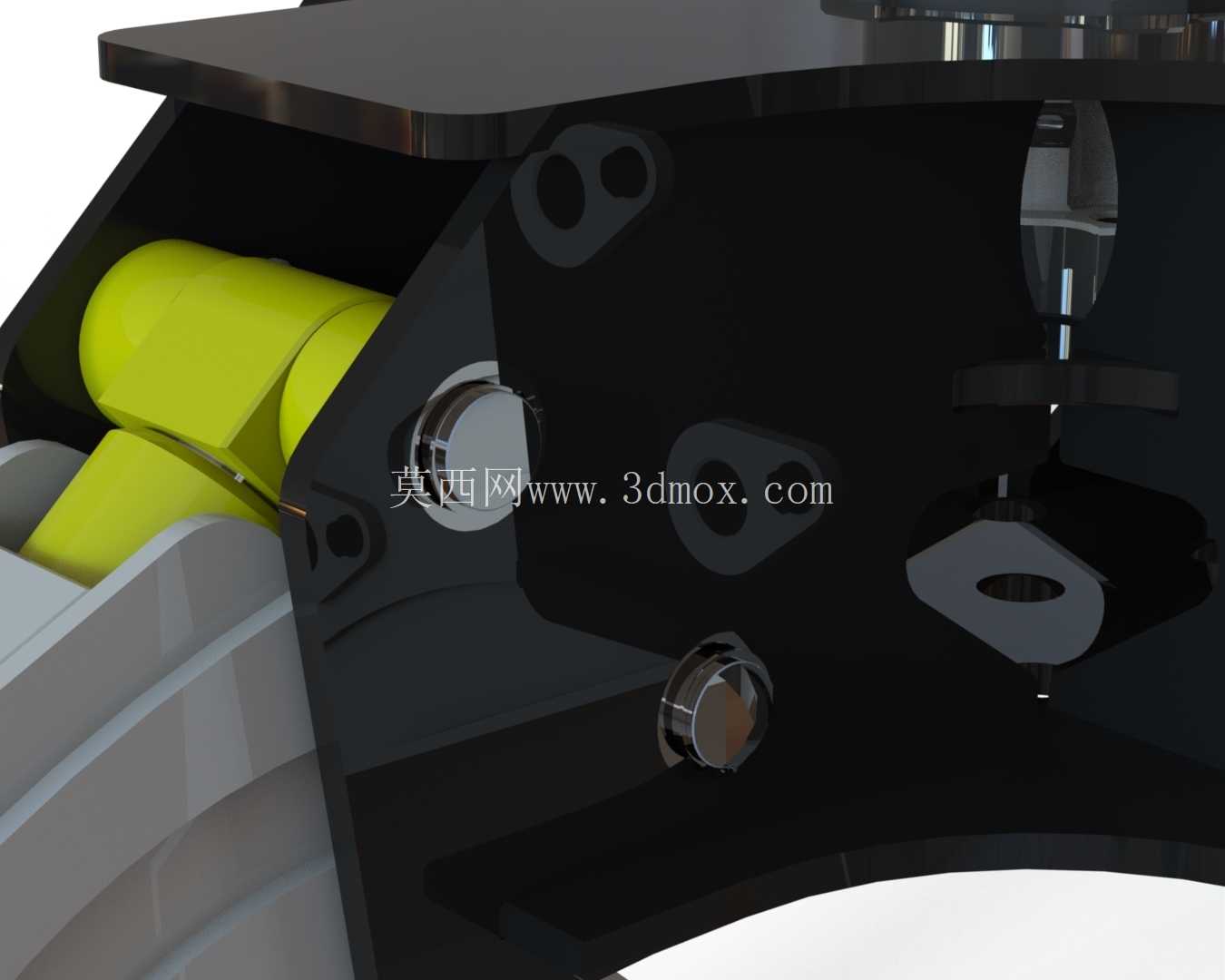

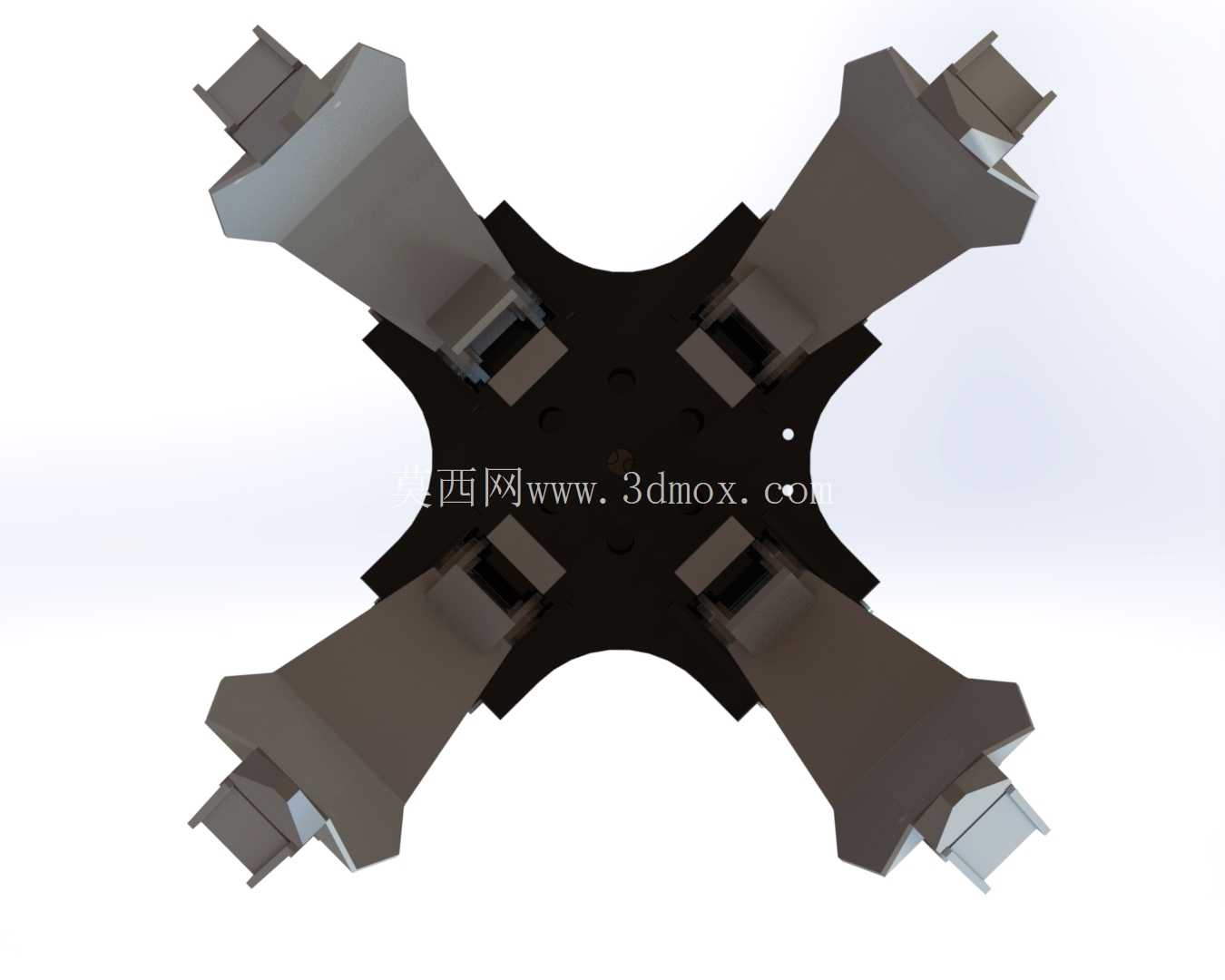

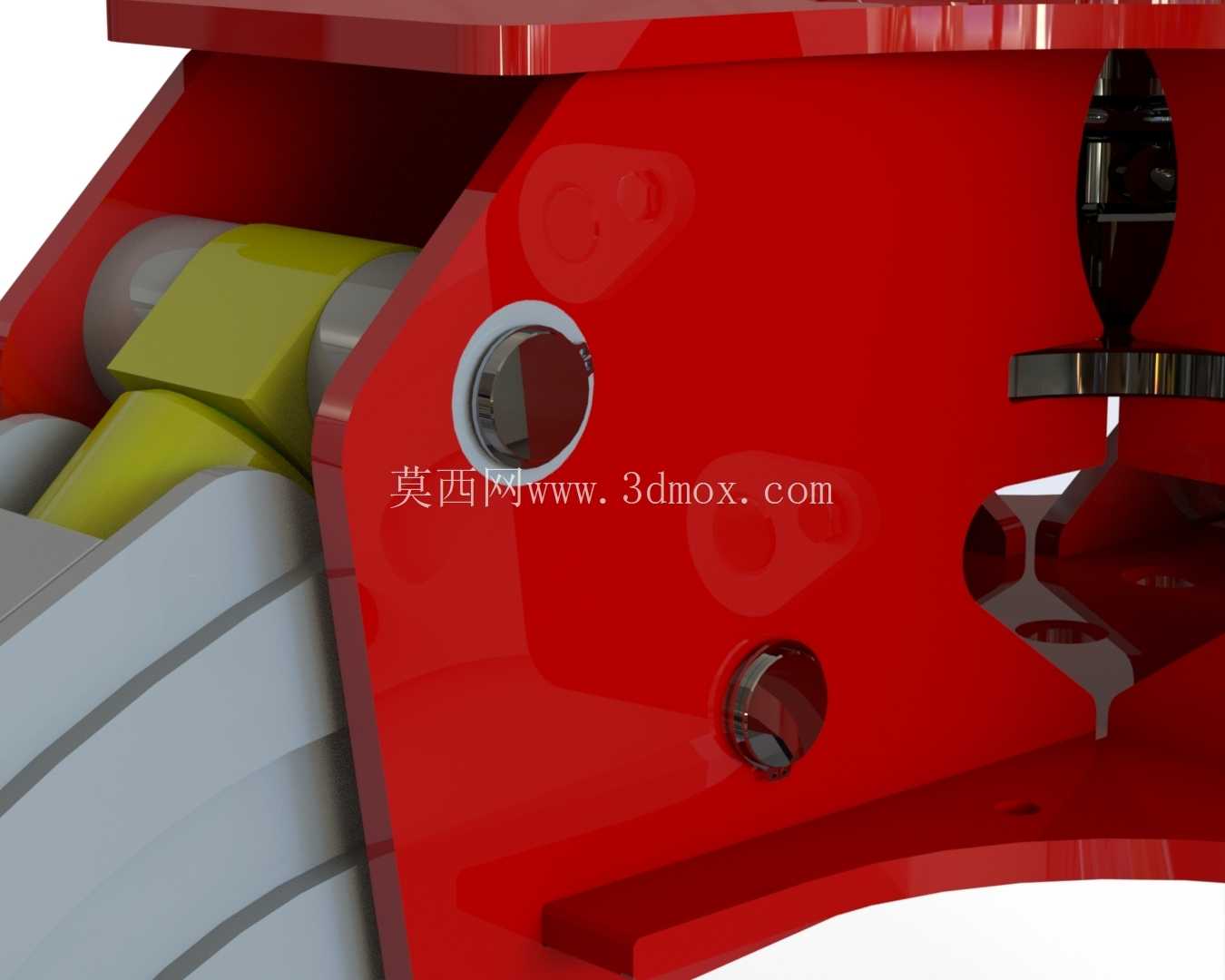

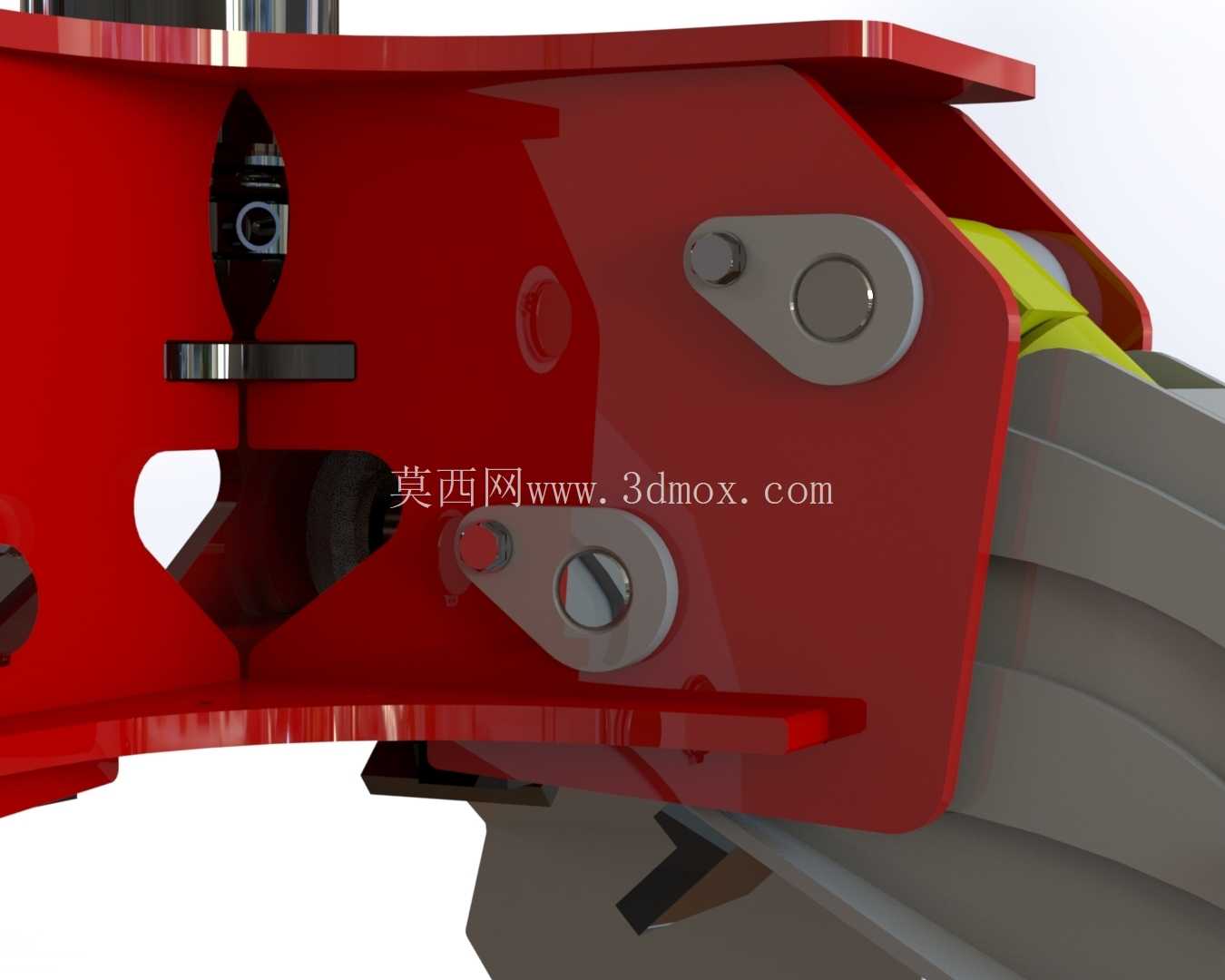

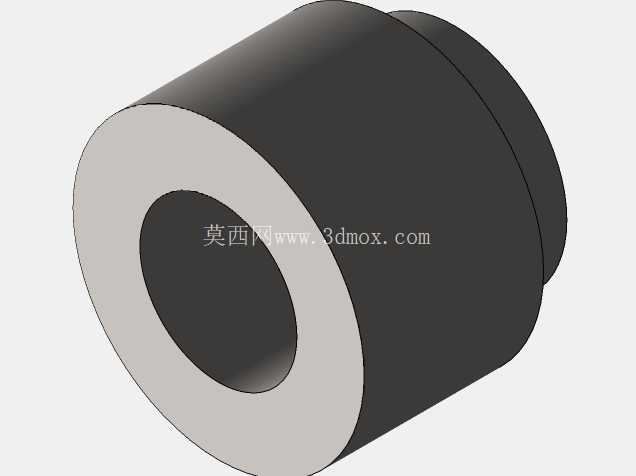

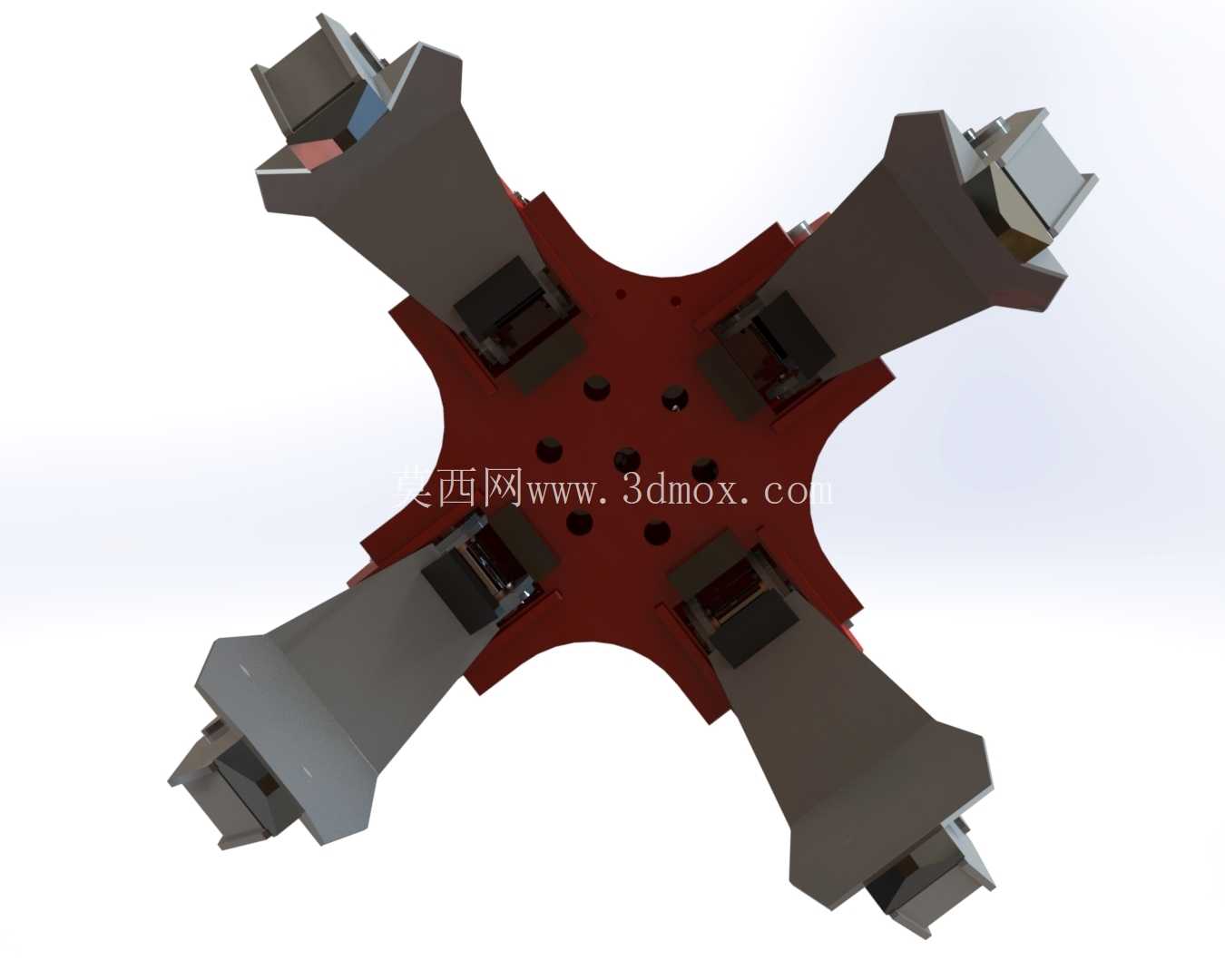

驱动部分采用隐藏式液压油缸布局，油缸安装在爪臂铰接的上部机架内部，外侧有高强度防护盖板遮挡，能避免作业过程中废钢尖角撞击、刮蹭油缸活塞杆，降低液压管路被飞溅物料砸损的风险。四个爪臂采用对称式铰接布局，每个爪臂的铰接点都做了衬套强化设计，衬套选用自润滑耐磨铜基材质，可承受大载荷下的反复铰接转动，减少日常维护的润滑频次，适配废钢场站多粉尘、少维护的作业环境。

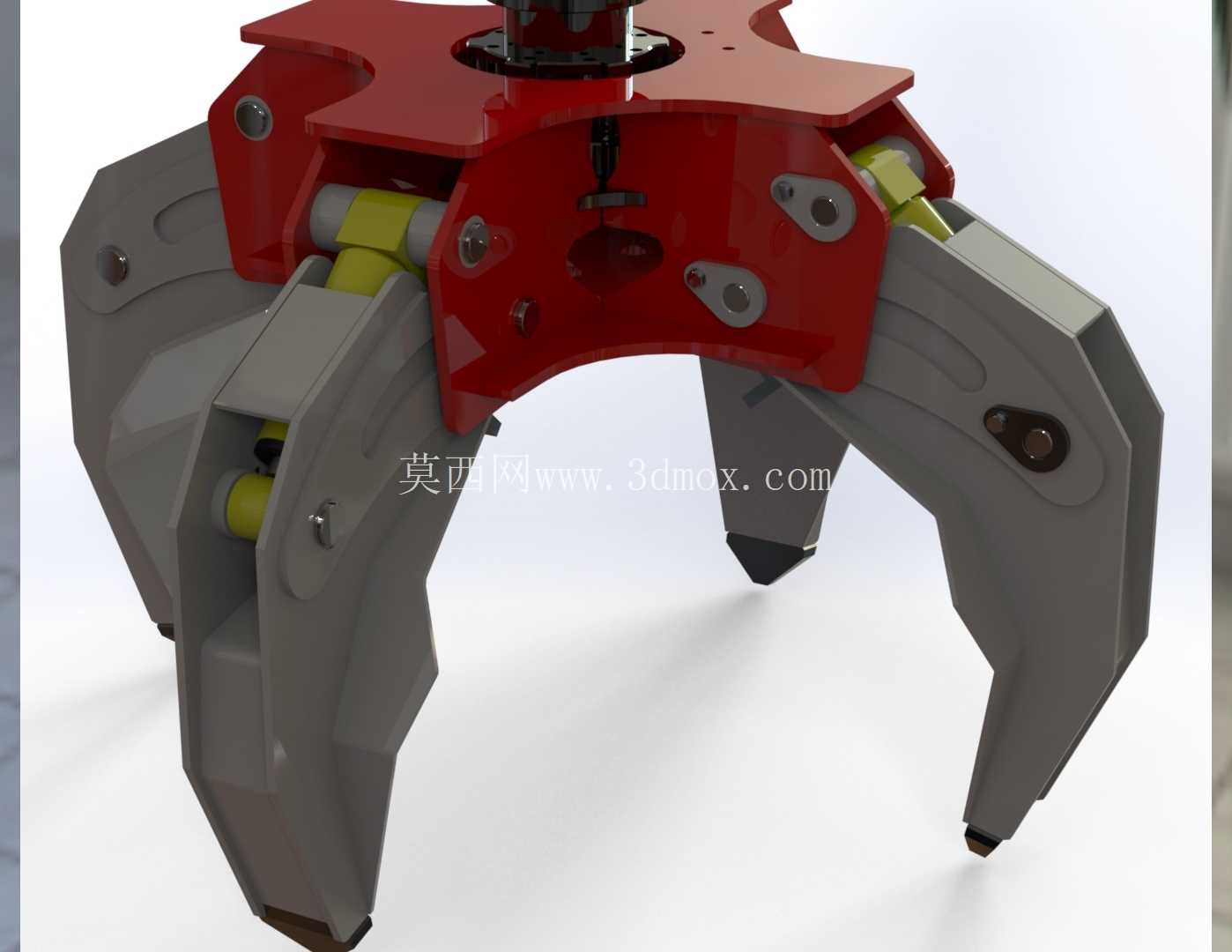

爪尖部分采用弧形收窄设计，咬合时四个爪尖能形成近封闭的容料空间，爪臂内侧的加强筋沿受力方向布置，在抓取大重量整块废钢时，应力能沿筋板均匀传递到上部铰接座，避免局部应力集中导致的结构变形。爪尖的可拆卸设计预留了螺栓安装位，磨损后可单独更换爪尖耐磨块，无需整体更换爪臂，降低后期使用成本。

设计过程中对爪臂的开合角度做了优化，最大开合半径适配常见的散料堆单次抓取量，闭合状态下的最小容料间隙控制在5厘米以内，可有效抓取小块废钢而不出现漏料。上部机架的侧板采用加厚钢板焊接成型，焊接位置都做了坡口处理，建模时对焊缝位置做了应力释放的结构优化，避免长期重载下焊缝开裂。液压油路采用内置式流道设计，减少外接管路的接头数量，降低液压油泄漏的概率，同时管路布局避开了物料直接冲击的区域。

从安装适配性来看，该抓具的整体重心与顶部连接端的回转中心重合，回转作业时不会出现偏载晃动，可降低主机臂端的偏载力矩，延长主机工作装置的使用寿命。爪臂完全张开时的外轮廓尺寸满足常见道路运输的宽度要求，转场运输时无需拆解即可直接固定在平板拖车上。闭合状态下的整体高度适配标准集装箱的内部高度，可直接装入集装箱完成远洋运输发货，无需额外定制包装方案。

在实际作业场景中，该抓具可配合电磁吸盘完成联合作业，抓取大块废钢的同时，不会干扰电磁吸盘对细碎铁屑的吸附，四爪的独立铰接结构能自适应不同外形的物料，即使是表面凹凸不平的报废发动机壳、变速箱壳体，也能通过爪臂的角度调整实现稳定夹持，不会出现物料滑脱的情况。针对废钢作业中常见的冲击载荷，上部铰接座的连接螺栓选用高强度级螺栓，建模时对螺栓的预紧力、剪切强度都做了校核，可承受抓取瞬间的冲击载荷，避免螺栓断裂失效。
