润滑油车专用软管卷盘式油品分配单元

在重型设备维保、车队驻场服务、工业集中润滑系统运维场景中，散装油品的精准加注与管路收纳一直是影响作业效率的核心环节，这款适配润滑油车的油品分配单元，正是针对这类场景的痛点完成结构设计。从现场使用反馈来看，传统散油加注常面临软管拖拽磨损、余油滴漏污染场地、多油品加注切换混乱、管路收纳杂乱占空间等问题，设计时优先围绕这些实际作业痛点做结构优化，没有做冗余的装饰性结构，所有外形结构都服务于功能落地。

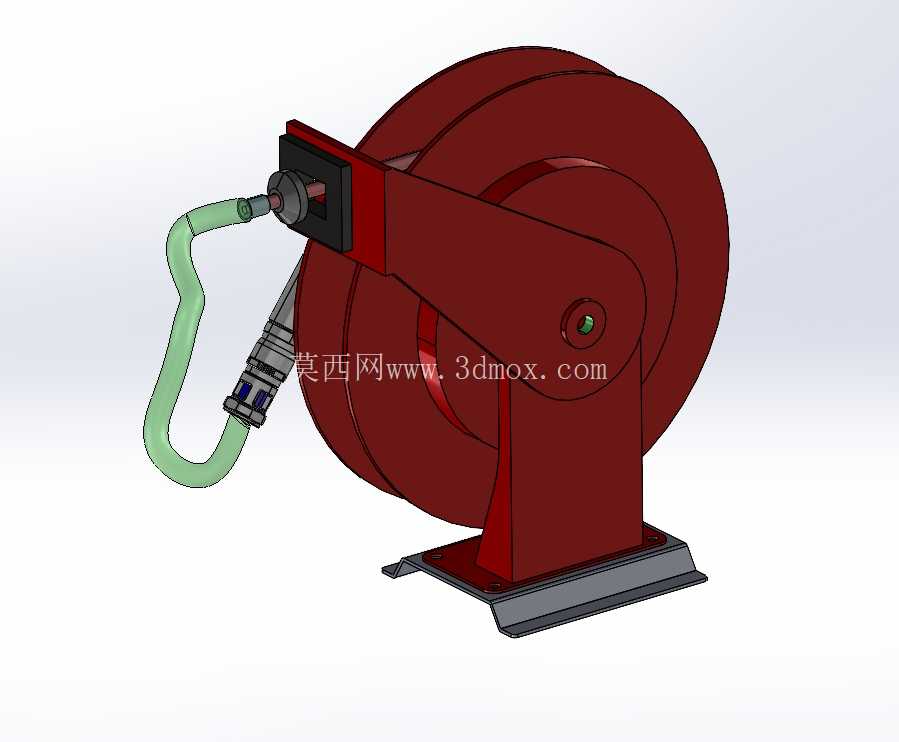

整体采用立式带底座安装结构，卷盘主体为双圆盘夹装式设计，中间预留足够的软管缠绕容腔，可根据加注流量需求匹配不同通径的耐油软管，常规配置下可容纳10-15米长度的加注软管，覆盖作业车辆周边的常规加注范围，无需频繁挪动供油车辆位置。卷盘内部集成了带导向回位的弹簧复位机构，抽拉软管时可根据作业距离随时锁止长度，加注完成后轻拉软管即可触发自动回卷，回卷过程带阻尼缓冲结构，避免软管快速回弹造成接头磕碰或人员碰伤，卷盘边缘做了圆弧翻边处理，防止软管收放过程中被锐边割伤外覆层，延长软管使用寿命。

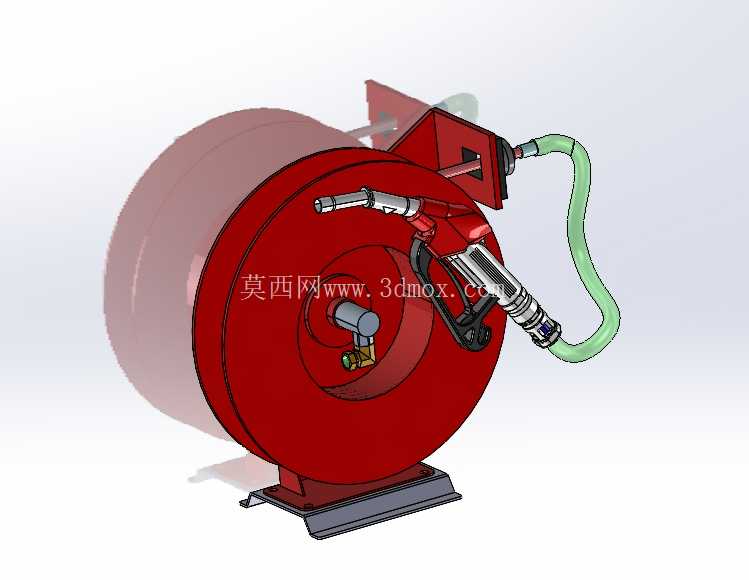

出油端配置了带控制手柄的加注枪结构，手柄处集成了无滴漏截止阀，松开手柄即可瞬时截断油路，避免枪头余油滴漏污染地面或设备表面，加注枪与软管的连接部位采用压扣式防爆接头，可承受最高16MPa的工作压力，适配高压机油、液压油、齿轮油、变速箱油等不同粘度的润滑介质，不会因油品粘度变化出现渗漏或启闭卡滞问题。进油端设置在卷盘中心回转接头处，采用硬管连接方式直接对接润滑油车的供油管路，中心回转接头经过多道密封结构设计，卷盘转动过程中全程无渗漏，可兼容不同油品的输送需求，无需针对单一油品更换密封件。

安装底座采用带安装孔的板式结构，可直接通过螺栓固定在润滑油车的车厢货架或车载平台上，底座与卷盘支架之间采用焊接加筋结构，承受软管抽拉时的侧向冲击力不会出现变形，整体安装边界紧凑，横向占用宽度不超过0.6米，纵向深度不超过0.5米，安装高度控制在0.7米以内，不会占用润滑油车过多的载物空间，也不会遮挡周边其他维保工具的取放通道。

结构设计上充分考虑了现场组装与后期维护的便利性，所有螺栓连接件均采用标准公制规格，现场无需特殊工装即可完成组装，卷盘的侧端盖采用快拆式结构，后期更换复位弹簧或密封件时，无需整体拆解卷盘即可完成内部零件更换。流体通路内部做了平滑过渡处理，没有直角节流结构，减少高粘度油品输送时的阻力，保证加注流量稳定，适配发动机油、液压油、变速箱油、柴油尾气处理液等多种流体介质的分配输送，无需针对不同介质更换分配单元主体。

在实际作业场景中，该单元可直接集成在移动维保车队的润滑服务车上，也可固定在重型设备仓库、工程项目现场的固定供油点，作为集中润滑系统的终端加注单元使用，作业人员可单人完成抽管、加注、收管全流程操作，无需额外人员辅助整理管路，相比传统无卷盘的散管加注方式，可减少40%以上的加注辅助时间，同时避免软管在地面拖拽造成的磨损，延长软管更换周期，无滴漏截止阀的设计也能减少油品浪费与场地清洁成本。整体结构没有复杂的电控元件，纯机械结构的可靠性更高，适合在户外工地、矿山、车队停车场等复杂环境下长期使用，不会因粉尘、温度变化出现功能故障。
