立式按压式定量糖果分发装置结构设计

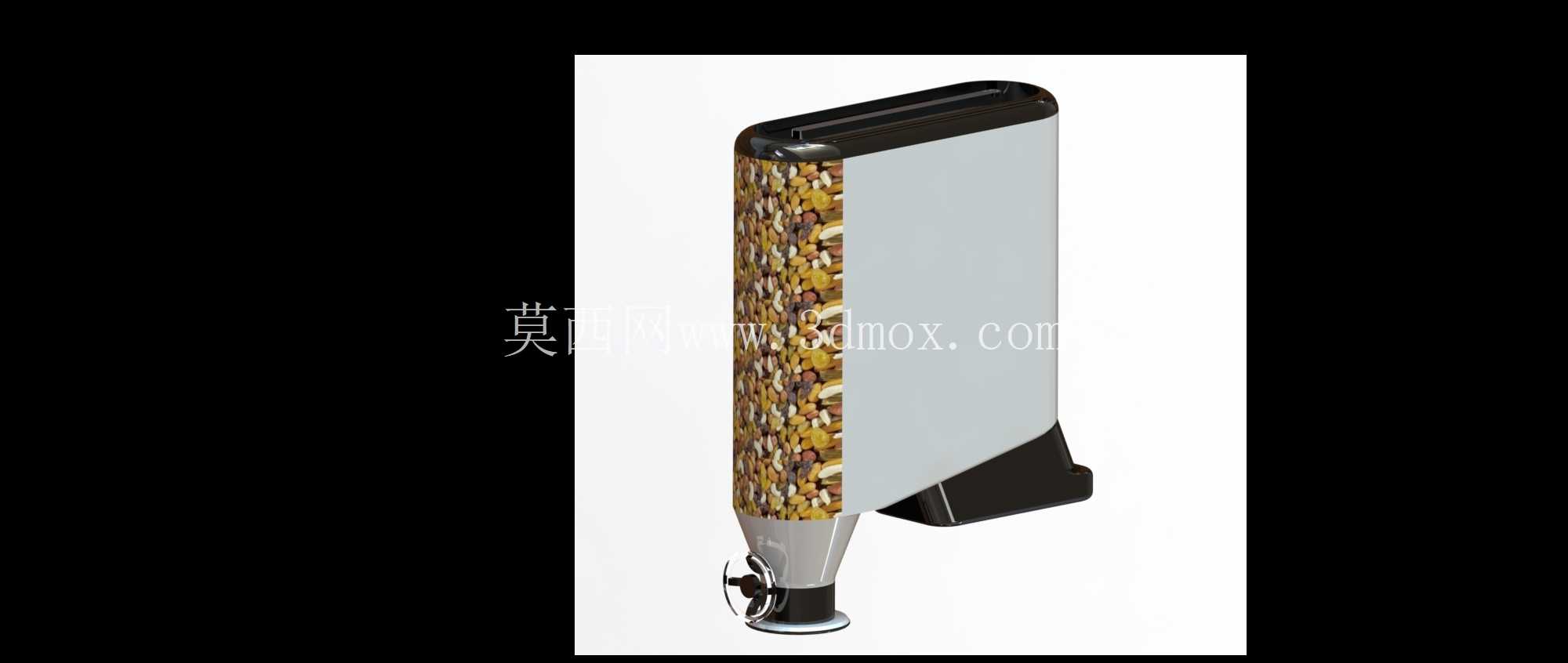

这款立式糖果分发装置主要面向休闲食品零售场景、办公休闲区、家庭零食收纳以及自助餐饮取餐区使用，核心作用是实现颗粒状、小块状硬质糖果的定量单次取用，避免传统敞口糖果容器取用时的手部直接接触带来的卫生隐患，同时控制单次取用量，减少糖果的不必要浪费。装置整体采用立式窄体布局，在设计阶段优先考虑了小空间台面的安装适配性，整体宽度控制在120mm以内，深度不超过150mm，总高度约380mm，底部设置直径80mm的圆形防滑支撑底座，可直接放置在平整台面无需额外固定，底座边缘做15度斜角过渡，避免日常清洁时的磕碰剐蹭。

从功能结构来看，装置分为上部储料腔、中部导流段、下部出料控制机构三个核心部分。上部储料腔采用半侧可视化设计，其中一侧为透明食品级PC材质面板，可直观观察内部糖果剩余储量，剩余量不足10%时可及时补充，另一侧为磨砂ABS壳体，提升整体外观质感，储料腔顶部设置翻盖式加料口，翻盖与壳体之间采用隐藏式卡扣连接，闭合后可实现基础防尘效果，翻盖边缘加装硅胶密封条，避免潮湿环境下糖果受潮粘连。储料腔内部做光滑圆弧过渡，无直角死角，避免糖果在腔体内卡滞堆积，内壁做镜面抛光处理，表面粗糙度控制在Ra0.8以下，降低糖果与内壁的摩擦阻力，保证糖果可依靠自重顺利下滑。

中部导流段采用锥形收缩结构，锥角设置为32度，这个角度经过反复验证，既可以保证直径5-15mm范围内的块状、颗粒状糖果顺利下滑，又不会因为锥度过大导致出料速度过快出现卡堵，导流段内壁同样做光滑处理，与上部储料腔、下部出料机构的连接位置均采用圆弧过渡，无台阶凸起。下部出料控制机构采用按压式棘轮定量结构，每次按压操作可转出固定容积的定量仓，定量仓容积设置为15ml，刚好容纳3-5颗常规尺寸的硬质水果糖，按压行程为20mm，按压力度控制在15N左右，成年人单指即可轻松操作，按压复位采用内置不锈钢扭簧，扭簧经过10万次疲劳测试，可保证长期使用后复位力度无明显衰减。出料口位置设置向下倾斜的导料槽，糖果转出后可顺着导料槽滑出，使用者直接在导料槽下方承接即可，无需将手伸入装置内部，导料槽末端做圆弧卷边处理，避免划手。

设计过程中重点考虑了不同品类糖果的适配性，定量仓的尺寸做了通用化设计，可兼容直径3-18mm的球形、方块形、圆柱形硬质糖果，对于软糖、带包装的小颗粒零食也有较好的适配性，不会出现包装破损或者糖果挤压变形的问题。装置所有与食品接触的部件均采用符合食品接触安全标准的PP、PC以及304不锈钢材质，可直接接触食品无安全隐患，所有部件均可快速拆卸，无需额外工具即可完成拆分，方便日常的清洁维护，拆分后的部件可直接使用温水清洗，晾干后即可快速组装复位。

在结构可靠性方面，所有转动配合位置均添加自润滑POM轴套，长期使用不会出现卡顿、异响问题，外壳连接位置采用卡扣加螺丝的双重固定方式，日常使用不会出现松脱，整体抗跌落性能满足1.2米高度自由跌落至水泥地面无结构性损坏的要求。外观设计上采用简约的直筒造型，没有多余的装饰凸起，日常擦拭清洁非常方便，配色采用浅灰主体加黑色功能件的组合，可适配大多数办公、家居、商用场景的装修风格，不会显得突兀。
