适配KP004轴承座的3D打印定制垫片

　　在托盘堆垛、拆垛这类物流仓储自动化设备的运维与改造场景中，标准外购件往往难以完全适配现场的非标安装需求，这款定制垫片正是针对KP004系列轴承座的安装间隙补偿、定位精度提升需求开发的适配结构。从实际设备运行逻辑来看，托盘堆垛与拆垛机的输送辊道、升降导向机构中大量使用带座轴承作为旋转支撑，常规KP004轴承座直接安装在铝型材框架上时，容易因为型材安装面的平面度误差、长期运行后的机架微变形，出现轴承内圈与轴的同轴度偏差，轻则增大旋转阻力、加快轴承磨损，重则导致辊道运行卡滞，影响托盘输送的平稳性。

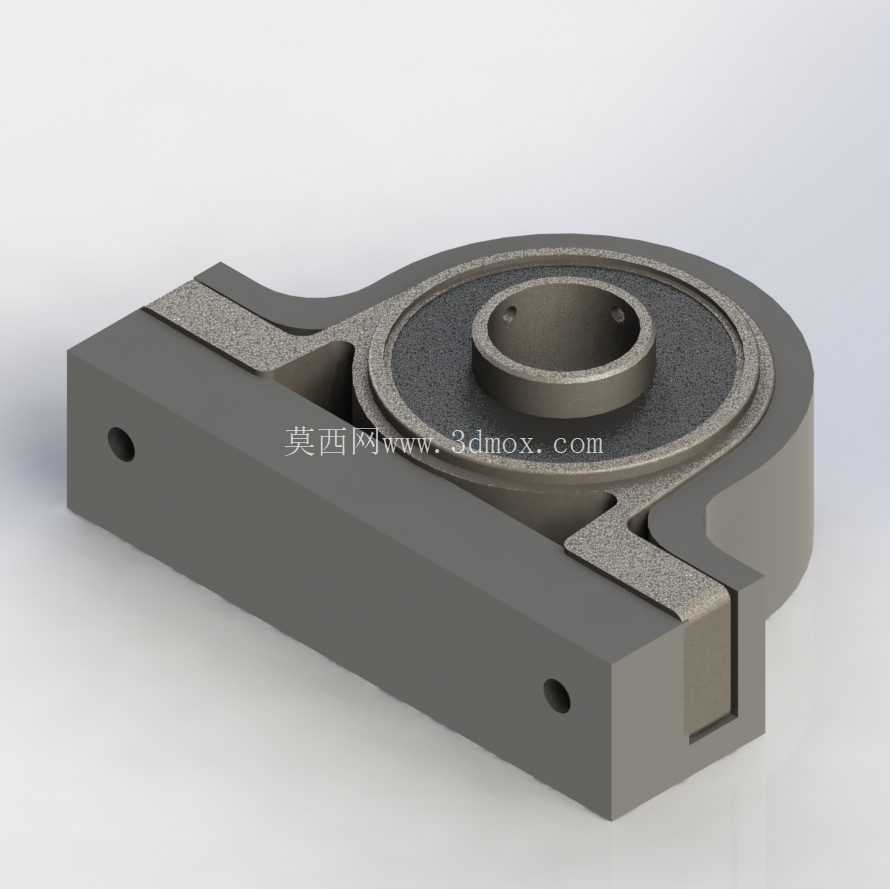

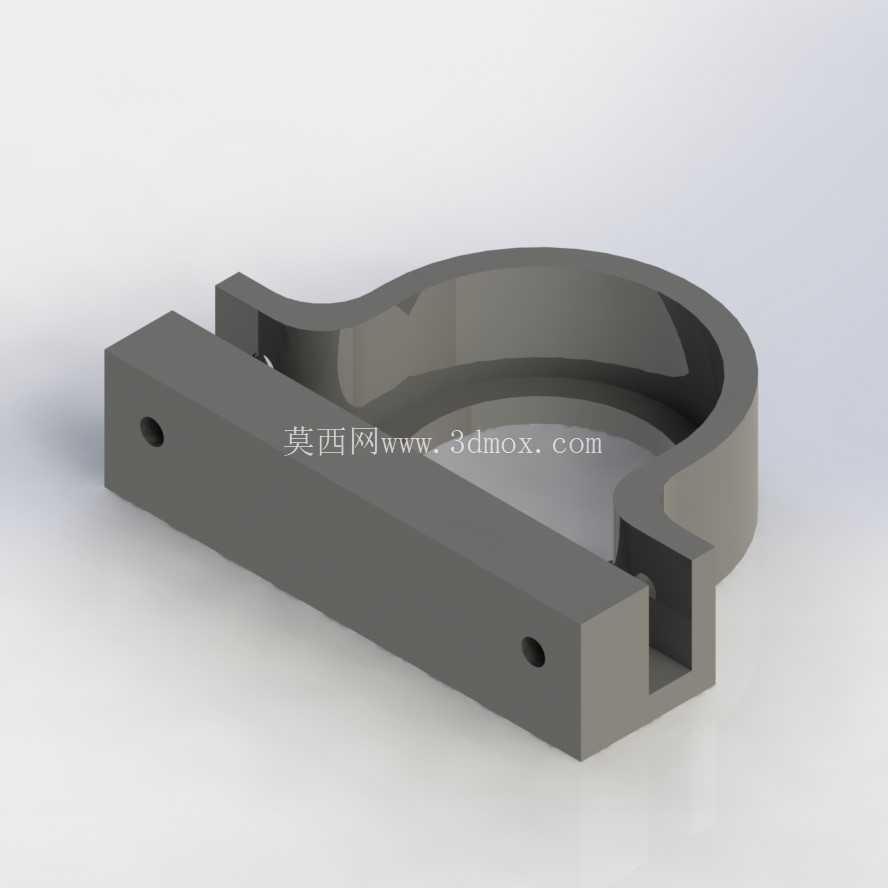

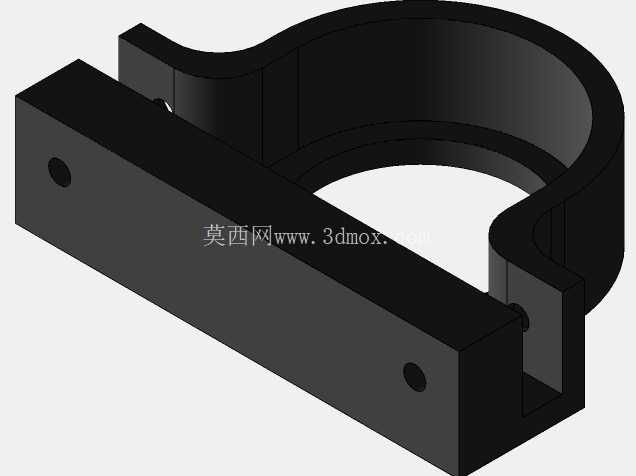

　　这款垫片的设计思路完全围绕现场安装的实际痛点展开，没有采用通用平垫片的等厚结构，而是根据轴承座的安装轮廓做了仿形切边，整体轮廓完全贴合KP004轴承座的底部安装面，安装时不需要额外对位调整，垫片的内圈避让尺寸刚好匹配轴承外圈的突出结构，不会与轴承的旋转部件产生干涉。在安装边界的设计上，垫片的厚度经过现场反复校核，刚好补偿铝型材安装面与轴承座之间0.8mm的间隙差，既不会因为垫片过厚导致轴承座安装螺栓的有效啮合长度不足，也不会因为垫片过薄起不到间隙补偿的作用；垫片上的两个安装过孔位置与KP004轴承座的固定螺栓孔完全同轴，孔径比螺栓公称直径大0.2mm，预留了微小的调整余量，方便安装时微调轴承座的同轴度。

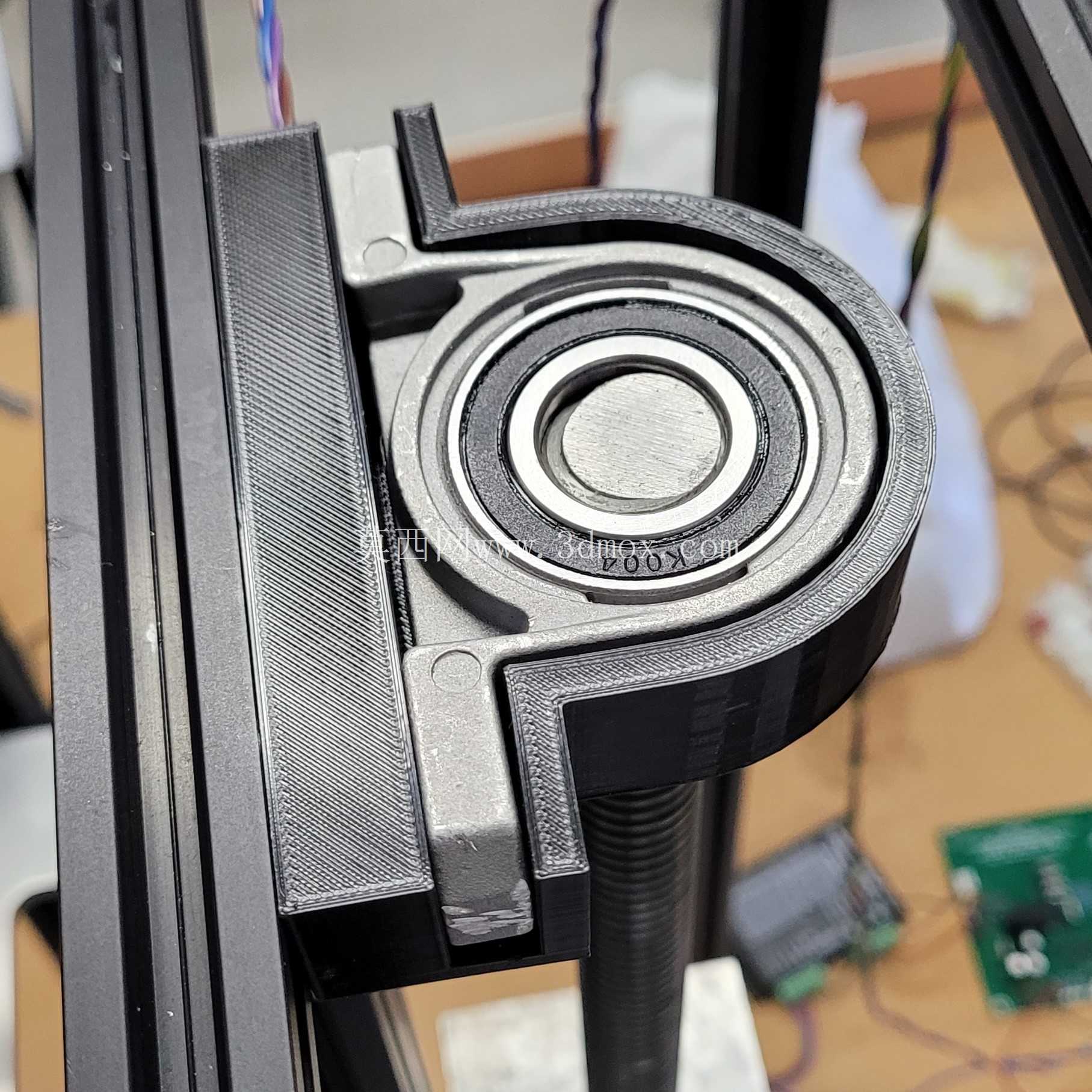

　　考虑到现场改造的快速交付需求，这款垫片采用3D打印工艺制作，打印时选择了耐磨、刚性较好的工程耗材，填充率设置为80%，既保证垫片有足够的承压能力，不会在轴承座的长期压紧下出现蠕变变形，又能缩短打印周期，现场出现备件损耗时可以快速打印替换，不需要等待机加工件的采购周期。从实际使用效果来看，加装这款定制垫片后，轴承座与安装框架的接触面积从原来的60%提升到100%，轴承运行时的振动幅值明显降低，轴承的更换周期相比之前延长了近40%，同时因为垫片做了仿形定位，现场更换轴承座时的对位时间缩短了一半，不需要反复打表调整同轴度，大幅降低了设备运维的人工成本。

　　在结构细节上，垫片的边缘做了0.5mm的倒角处理，避免安装时锋利的边缘割伤安装人员，也能减少3D打印过程中边缘翘曲对安装平面度的影响；垫片与轴承座接触的一面做了细微的网格纹理，既可以增大接触面的摩擦力，防止设备运行过程中轴承座出现微位移，也能储存少量润滑脂，避免接触面长期压紧出现锈蚀粘连，方便后期拆卸维护。不同于标准冲压垫片的通用化设计，这款垫片完全针对KP004轴承座在托盘堆拆垛机上的特定安装场景开发，不需要对原有设备的安装结构做任何改动，直接替换原有普通平垫片即可完成升级，对于很多使用铝型材框架搭建的自动化输送设备来说，这类定制化的小零件往往能解决很多标准件无法覆盖的现场问题，也是设备运维改造中提升设备稳定性的低成本解决方案。
