随车起重机支腿锁止操纵手柄结构

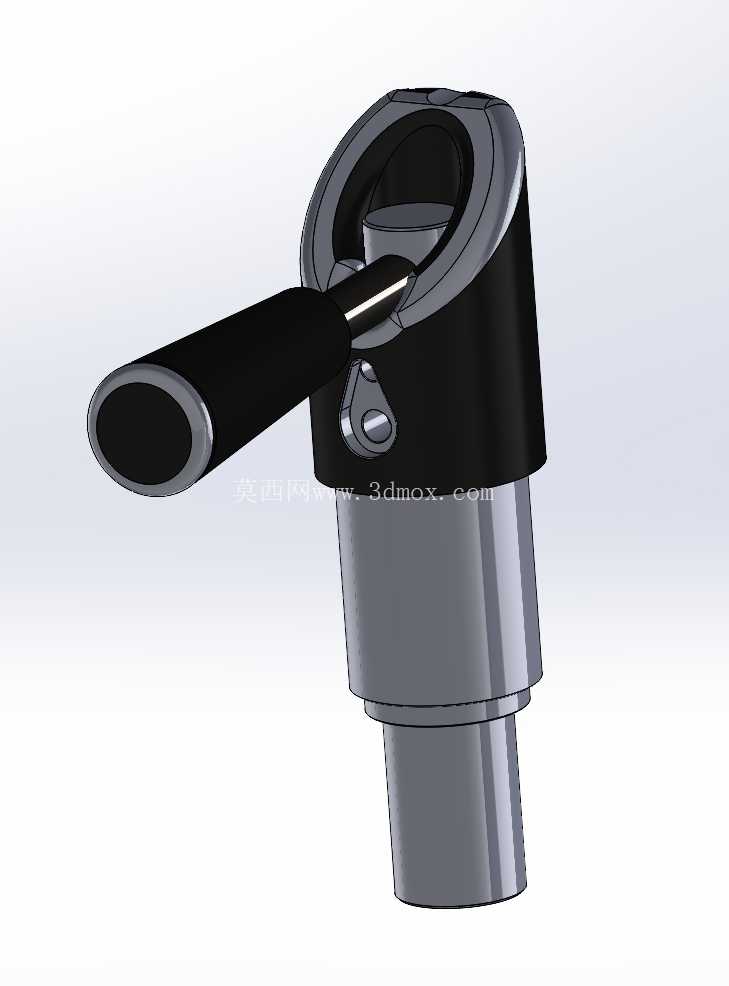

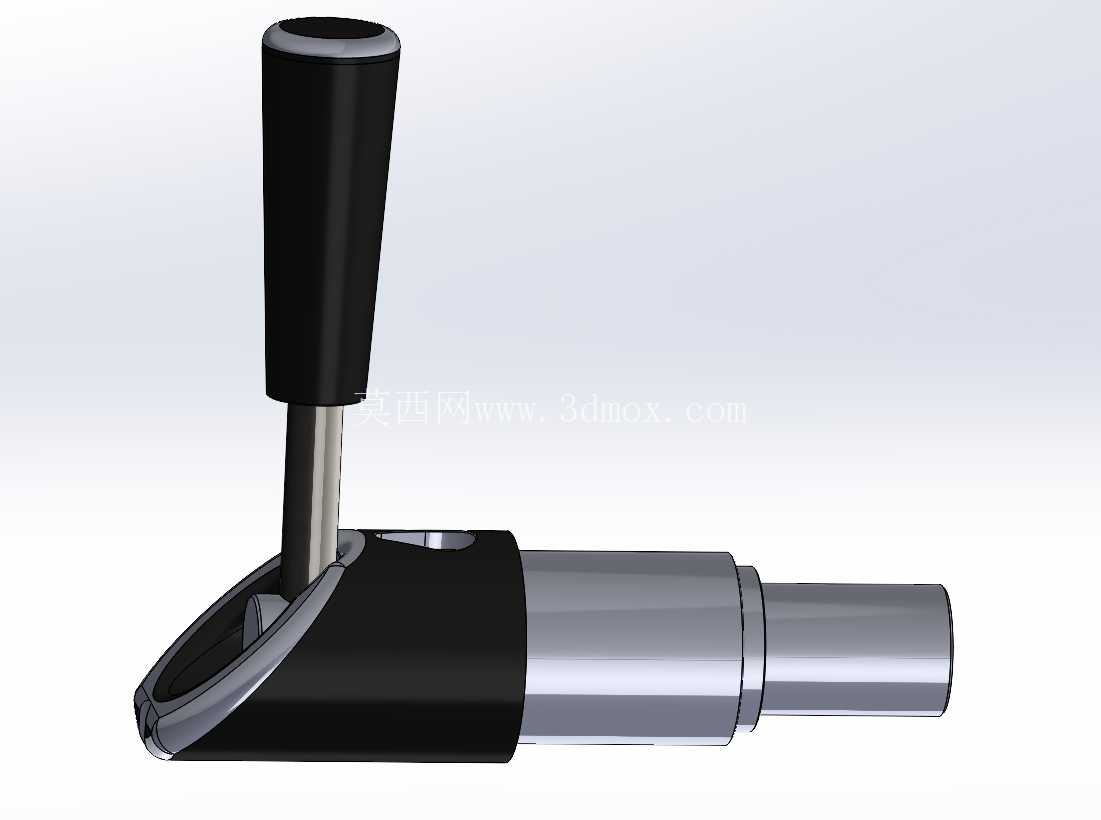

　　在随车起重运输车的作业流程里，支腿机构的可靠锁止直接关系到整车作业稳定性，这款腿部销锁正是配套折臂式随车吊支腿回路的锁止操纵部件，日常作业中操作人员通过扳动该手柄，即可实现支腿伸缩、展开状态的机械锁止与解锁，避免吊装作业过程中支腿出现非预期回缩、位移，防范侧翻风险。从结构设计来看，该部件采用手柄直推式操作逻辑，握持段做了收腰式圆柱造型，表面做哑光防滑处理，操作人员佩戴劳保手套操作时也能获得足够摩擦力，不会出现打滑脱手的情况；手柄杆部采用高强度圆钢加工，与下部阀体的连接位置做了密封台阶设计，可阻挡户外作业时的泥沙、雨水渗入阀体内腔，延长内部密封件的使用寿命。

　　下部阀体主体采用圆柱形安装基准面，安装时可直接穿入支腿架的预制安装孔，通过侧部定位销完成周向固定，不需要额外设计复杂的安装法兰，适配多数中小型折臂吊的支腿架安装空间，安装边界可兼容直径30-40mm的安装孔位，轴向安装长度控制在120mm以内，不会与支腿内部的伸缩油缸、液压管路产生运动干涉。锁止功能的实现逻辑是通过手柄的轴向推拉带动内部锁销伸缩，当手柄推至锁止位时，锁销弹出卡入支腿臂的对应定位孔内，完成机械硬锁止，相比单纯的液压锁保压，这种机械锁止结构可承受更大的径向载荷，即使液压系统出现轻微泄压，也能保证支腿位置固定，不会出现溜腿问题；解锁时只需将手柄向外拉出，锁销回缩脱离定位孔，即可操作支腿完成伸缩或收放动作。

　　设计过程中充分考虑了户外作业的工况适应性，阀体外壳采用压铸铝合金材质，表面做硬质阳极氧化处理，可耐受沿海高盐雾、工地扬尘等恶劣环境，不会轻易出现锈蚀卡滞；手柄握持端采用工程橡胶包覆，冬季低温环境下不会出现冻硬开裂的问题，夏季高温暴晒也不会软化发粘。从实际使用场景来看，该部件通常安装在支腿架的外侧靠近操作位的位置，操作人员站在地面即可完成锁止、解锁操作，不需要探身到车底操作，操作行程控制在40mm以内，扳动力度控制在150N以内，单人即可轻松完成操作，不需要借助额外工具。

　　在结构细节上，手柄与阀体的连接位置设置了防尘罩安装位，可配套褶皱式橡胶防尘罩，进一步阻挡粉尘进入滑动配合面，降低日常维护频次；锁销头部做了15度导向倒角，即使支腿定位孔与锁销存在少量位置偏差，也能顺利插入锁止，不需要反复调整支腿位置对位，提升现场作业效率。内部滑动配合面均做了镀硬铬处理，表面粗糙度控制在Ra0.8以下，长期反复操作也不会出现磨损松旷，锁止间隙可控制在0.2mm以内，锁止后支腿不会出现旷量晃动，保证吊装作业时整车的结构刚性。
