五吨级带旋转功能桥式起重小车结构

在常规桥式起重机的作业场景里，固定吊点的小车往往无法满足多方向物料转运的需求，尤其是在机加工车间重型工件翻身、装配工位多角度对位、仓储区域异形物料码放这类工况下，吊具无法回转会带来反复调整大车位置、额外借助辅助吊具对位的问题，既降低作业效率，也增加了吊装过程中的安全隐患。这套带旋转功能的五吨起重小车，正是针对这类需要吊具全角度回转的作业场景设计，在保留原有桥式起重机小车起升、沿主梁轨道行走功能的基础上，集成了独立的回转支撑结构，可实现吊钩360度连续回转，无需额外调整大车停靠位置即可完成吊重的角度对位。

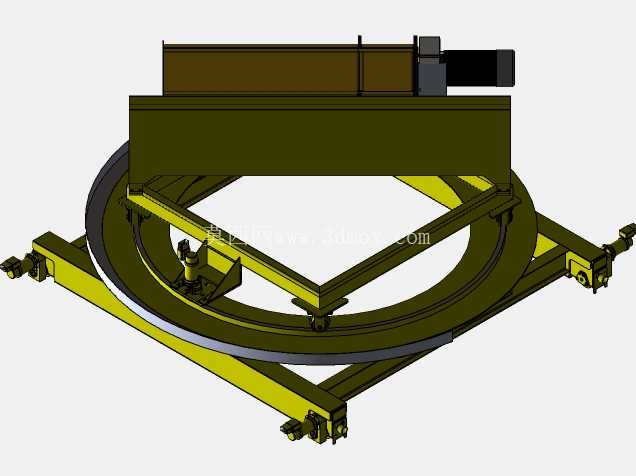

从结构设计逻辑来看，整套装置分为三个核心功能模块：最上层是标准的五吨起升机构总成，包含卷筒、驱动电机、减速单元、吊钩滑轮组，这部分沿用成熟的中小吨位桥式起重机起升结构设计，起升速度、制动安全系数均符合通用桥式起重机的设计规范，可直接适配常规QD型五吨桥式起重机的主梁安装接口，无需对原有主梁结构做大规模改造。中间层是回转支撑总成，采用单排四点接触球式回转支承作为核心承载部件，支承外圈与下部行走端梁框架固定，内圈与上部起升机构底座连接，通过侧边的驱动电机配合小齿轮带动内圈转动，实现上部起升机构整体回转，回转驱动端设置了常闭式制动器，可在任意角度锁止，避免吊重作业过程中出现吊具自行偏转的问题。下部是行走端梁模块，端梁两端配置了行走轮组、水平导向轮与端部缓冲块，轮距、轨距参数按照通用五吨桥式起重机的主梁轨道标准设计，可直接铺设在现有桥式起重机的主梁轨道上，端梁上设置了防脱轨安全钩，避免行走过程中出现轮组脱轨的风险。

设计过程中重点考量了回转工况下的载荷传递路径，起升机构的额定起重量载荷通过回转支承均匀传递到下部端梁框架，端梁框架采用箱型梁焊接结构，主受力板材根据五吨额定起重量加动载系数的载荷工况做了强度校核，在回转支承安装位置做了局部加强，避免局部应力集中导致结构变形。回转机构的驱动齿轮与回转支承齿圈的啮合间隙做了可调设计，通过安装座上的长圆孔可调整齿轮中心距，补偿长期使用后的齿面磨损，保证传动平稳性。电气走线方面，在回转中心位置设置了导电滑环结构，避免回转过程中动力线缆、控制线缆出现缠绕拉扯的问题，滑环的通路数量预留了足够余量，可兼容起升机构动力、回转机构动力、限位信号、安全监控信号的传输需求。

安装边界上，整套小车的总高度控制在常规五吨桥式起重机小车的高度范围内，不会额外增加起重机的整体起升高度占用，轨距可适配1.5米至3米区间的标准桥式起重机主梁轨道，端梁两端的缓冲块位置可根据实际主梁的端部止挡位置做微调，行走轮的踏面形状适配常用的QU70起重机轨道，现场安装时仅需调整导向轮与轨道侧面的间隙即可完成上线调试。回转机构的转速设定在每分钟0.5转，低速回转的设计既可以保证吊重对位的精度，也能避免回转速度过快导致吊重出现大幅摆动，配合起升机构的变频调速功能，可实现吊重的平稳起升、行走与回转对位，适配重型零部件精密装配、模具吊装转运、异形钢材码放等多种对吊装对位精度有要求的作业场景。

在细节结构处理上，所有外露的传动部件均设置了可拆卸的安全防护罩，避免车间内的铁屑、粉尘进入齿轮啮合面与回转支承滚道，延长部件使用寿命；润滑点采用集中引注的设计，可在不拆卸防护罩的情况下完成回转支承、齿轮啮合面、行走轮轴承的定期润滑保养；各机构的限位装置均采用冗余设计，起升高度限位、行走行程限位、回转角度限位均设置了两级触发开关，第一级触发减速，第二级触发停止，避免机构超行程运行引发安全事故。整套结构没有采用冗余的非标定制部件，核心的起升机构、回转支承、行走轮组、驱动电机均采用通用标准件，降低了后续的维护备件成本，也方便现场运维人员快速排查故障。
