一吨载荷环链电动起重葫芦结构设计

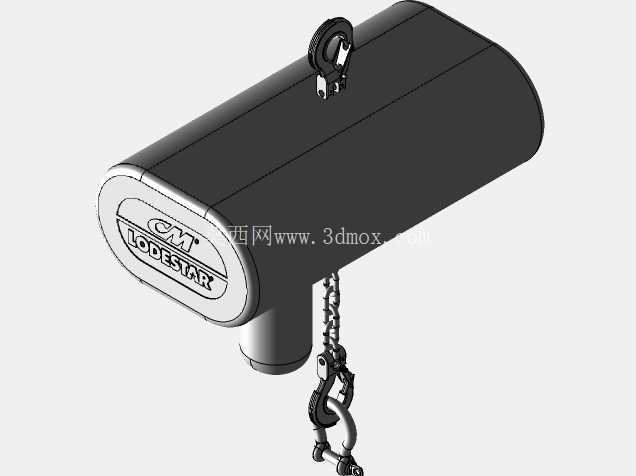

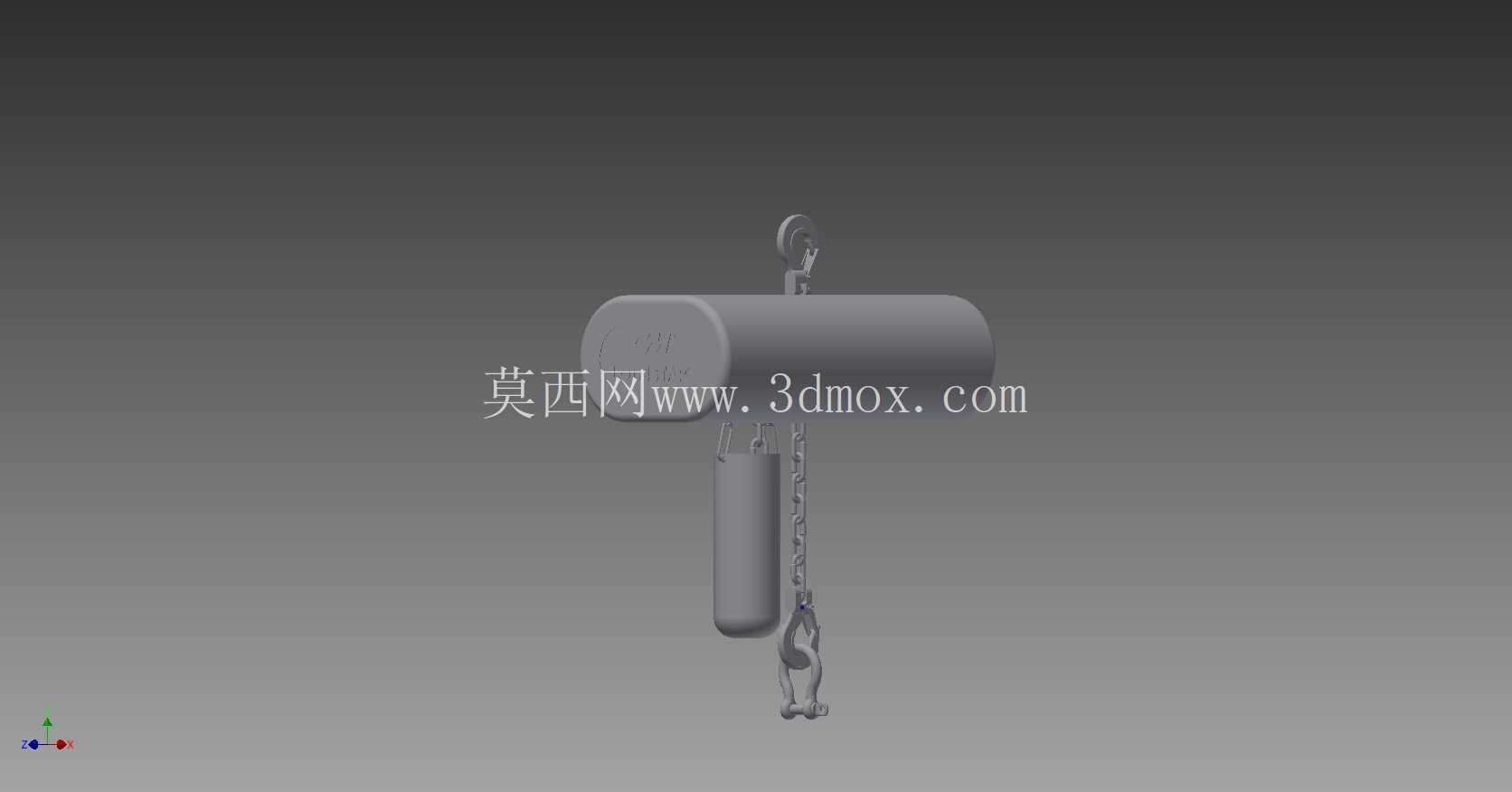

　　从结构布局来看，整套设备采用驱动电机与起升链轮平行排布的卧式结构，电机外壳采用圆柱形铸铝壳体，既可以保证电机运转时的散热效率，也能通过一体化的壳体结构承担整体受力，减少额外的支撑框架重量；链轮侧集成了盘式制动机构，断电时可自动锁止链轮转动，避免吊载重物出现下滑风险，这一设计对于游乐设施吊装这类涉及人员作业安全的场景尤为关键，哪怕现场出现临时断电情况，吊载的构件也能稳定停在当前位置，不会出现溜钩下坠的安全隐患。链条采用高强度合金钢起重圆环链，链环之间的铰接间隙经过严格控制，起升过程中不会出现链条卡滞、扭结的问题，下端吊钩配备了弹簧式防脱卡扣，挂接吊点后可自动封闭吊钩开口，防止吊装过程中吊索从吊钩内滑脱。在主题乐园游乐设施安装、剧场舞台布景搭建这类对吊装平稳性要求极高的作业场景里，小吨位环链电动葫芦是现场施工人员最常选用的起吊设备，本次呈现的一吨额定载荷环链电动葫芦结构，完全围绕这类近距离定点吊装的实际需求展开设计。不同于大吨位桥式起重机配套的钢丝绳电动葫芦，环链结构的起升机构在小行程、低起升高度的作业场景里，具备自重更轻、安装占位更小、链条收纳无需大尺寸卷筒的天然优势，尤其适合室内场馆、游乐设施内部这类安装空间局促、无法布置大型起重设备的作业环境。

　　设计过程中，首先明确的是安装边界尺寸：整套设备不含吊钩的主体长度控制在420mm以内，主体直径不超过220mm，上部预留的吊环安装孔可直接适配现场常用的工字钢滑车挂件，不需要额外加工过渡连接座；下吊钩在起升到最高位置时，与主体壳体下端的安全距离保留50mm，既可以最大化有效起升行程，也能避免吊钩冲顶撞击壳体造成结构损坏。考虑到这类设备经常需要在不同作业点位之间转移，整体结构在保证强度的前提下尽可能做了轻量化处理，主机部分自重控制在42kg以内，两名现场作业人员配合即可完成设备的搬运与挂装，不需要额外调用辅助起重设备来安装葫芦本身。

　　从功能特性来看，该款葫芦的起升速度控制在每分钟8米，这个速度区间既可以满足游乐设施构件安装时的对位微调需求，不会因为速度过快导致吊载构件摆动碰撞周边结构，也能保证常规吊装作业的效率，不会因为速度过慢拖慢施工进度。链轮部分采用了凹齿形设计，与圆环链的接触面积更大，起升过程中链条与轮齿的啮合更平顺，既可以降低运转时的噪音，也能减少链环与轮齿的磨损，延长易损件的更换周期；电机端内置了过热保护元件，当设备连续起吊作业导致电机温升超过阈值时，会自动切断电源，避免电机长时间高温运行烧毁绕组，这一设计对于现场经常需要连续多点位吊装的作业场景来说，能大幅降低设备的故障概率。

　　在安装适配性上，上部吊环采用了可360度旋转的结构，挂装到滑车或者固定吊点上之后，可以根据吊载构件的位置自由调整起吊方向，不需要反复调整设备的挂装角度；链条导向机构采用了耐磨尼龙材质的导链块，既能保证链条进出链轮时始终保持正确的啮合位置，也能避免金属链条与金属壳体直接摩擦产生异响和磨损。很多现场施工人员在选用这类小吨位葫芦时，经常会忽略设备的下吊钩回转特性，这款设计里下吊钩与链条下端的连接部位配置了推力轴承，吊载重物后吊钩可以水平方向自由转动，方便施工人员调整被吊构件的安装朝向，不需要人力强行扳动吊件来对位，能大幅降低安装作业的劳动强度。从结构受力的角度来看，整套设备的受力路径非常清晰：吊载重物的重力通过下吊钩传递到起重链条，再通过链轮传递到主机壳体，最终通过上部吊环传递到安装吊点，所有受力部件都采用了对称结构设计，起吊过程中主体不会出现偏载倾斜的情况，能保证起升过程的稳定性。不同于部分民用级小型葫芦采用的塑料外壳设计，这款设备的所有受力壳体均采用金属材质，哪怕现场出现轻微的碰撞，也不会出现壳体开裂导致内部结构外露的问题，完全能满足施工现场复杂作业环境的使用要求。在游乐设施吊装作业里，很多时候需要将装饰构件、驱动模组精准吊送到预设的安装支架上，这款葫芦的制动响应时间控制在0.2秒以内，停止起升时吊载重物的下滑距离不超过10mm，完全可以满足精密安装的对位精度要求，不需要施工人员反复点动调整位置。同时考虑到室内作业的噪音要求，整套设备的齿轮传动部分采用了斜齿轮减速结构，齿轮啮合重合度更高，运转时的噪音比直齿轮结构低15分贝以上，在封闭的场馆内作业时不会产生刺耳的运转噪音，避免影响现场其他工序的施工。
