卡丁车底盘用分体式铝制管材固定夹

做卡丁车底盘改装和配套结构设计快十年，这类分体式铝管夹是底盘附件安装里用得最频繁的连接件之一，很多刚入行的结构设计师总觉得管夹是小零件，随便画个抱箍就行，真到装车跑场地的时候，要么夹不紧滑位，要么应力集中裂在螺栓孔位置，要么和周边安装件干涉，返工率特别高。这次做的这款适配30mm外径管材的铝制管夹，最早是给场地竞技卡丁车做的配套安装件，主要用来在底盘主圆管上固定刹车油管支架、传感器安装座、线束固定卡扣、副车架连接杆这些零散部件，卡丁车底盘没有太多预留的安装孔位，所有附加部件基本都靠这类管夹实现无焊接固定，避免焊接带来的管材退火变形、应力集中问题，毕竟竞技卡丁车的车架管材都是冷拔精密管，焊接位置很容易在高频颠簸下出现疲劳裂纹。

设计的时候最先敲定的是分体对夹的结构形式，没有用单侧开口的弹性抱箍，是因为卡丁车跑起来持续的振动加速度很大，单侧开口的抱箍长期受交变载荷容易松脱，对夹式的结构通过四个M4螺栓锁紧，抱紧力均匀分布在整个管材圆周面上，不会出现局部压痕或者抱紧力不足的问题。管夹的内孔做了和适配管材完全一致的圆柱面，没有留多余的间隙，安装的时候只要把两个半环扣在管材上，对角拧紧螺栓就能实现周向和轴向的完全固定，不需要在管材上打孔或者焊接，调整安装位置的时候只要松掉螺栓就能沿着管材滑动移位，对后期调试配件安装位置特别友好。

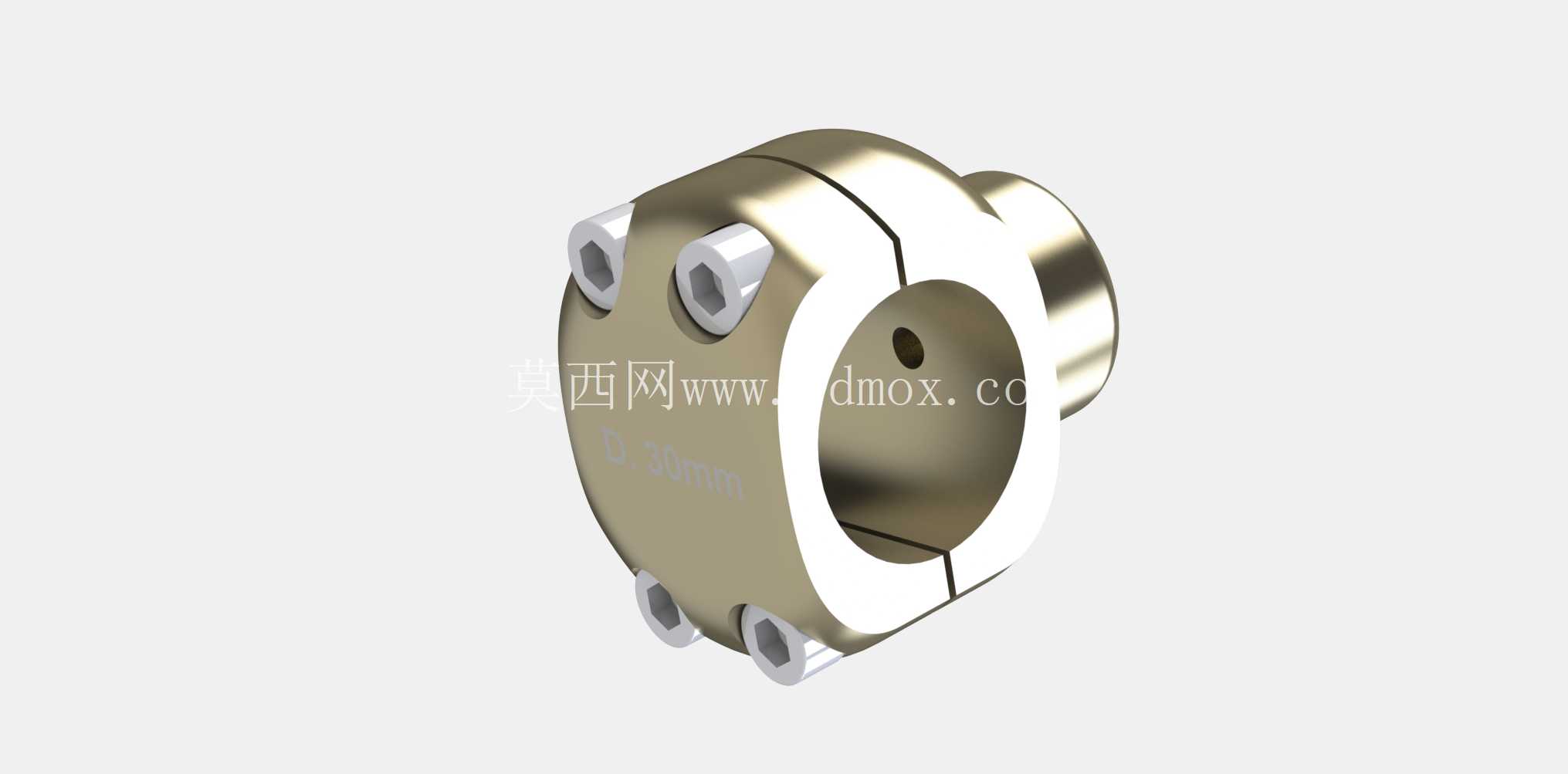

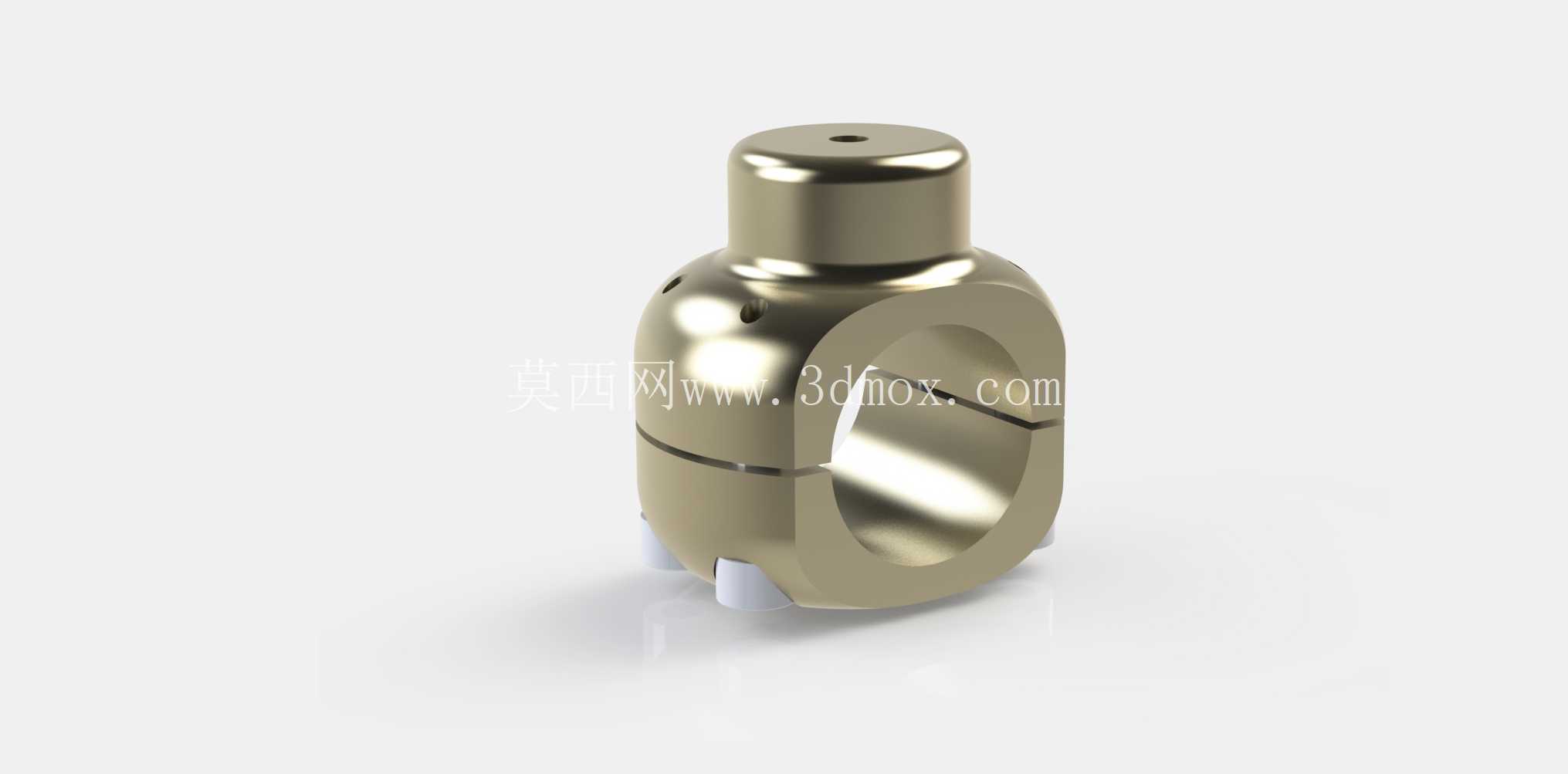

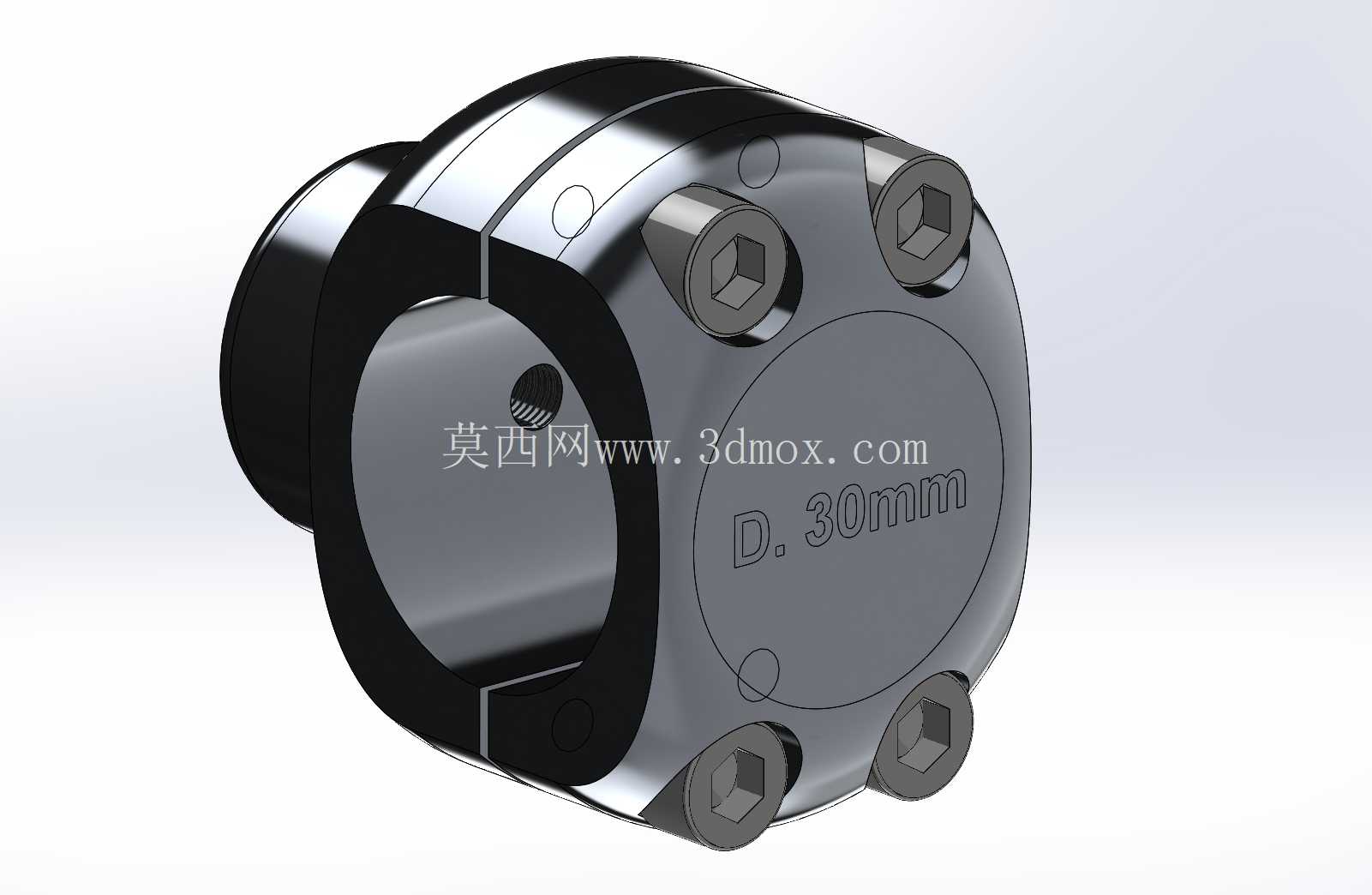

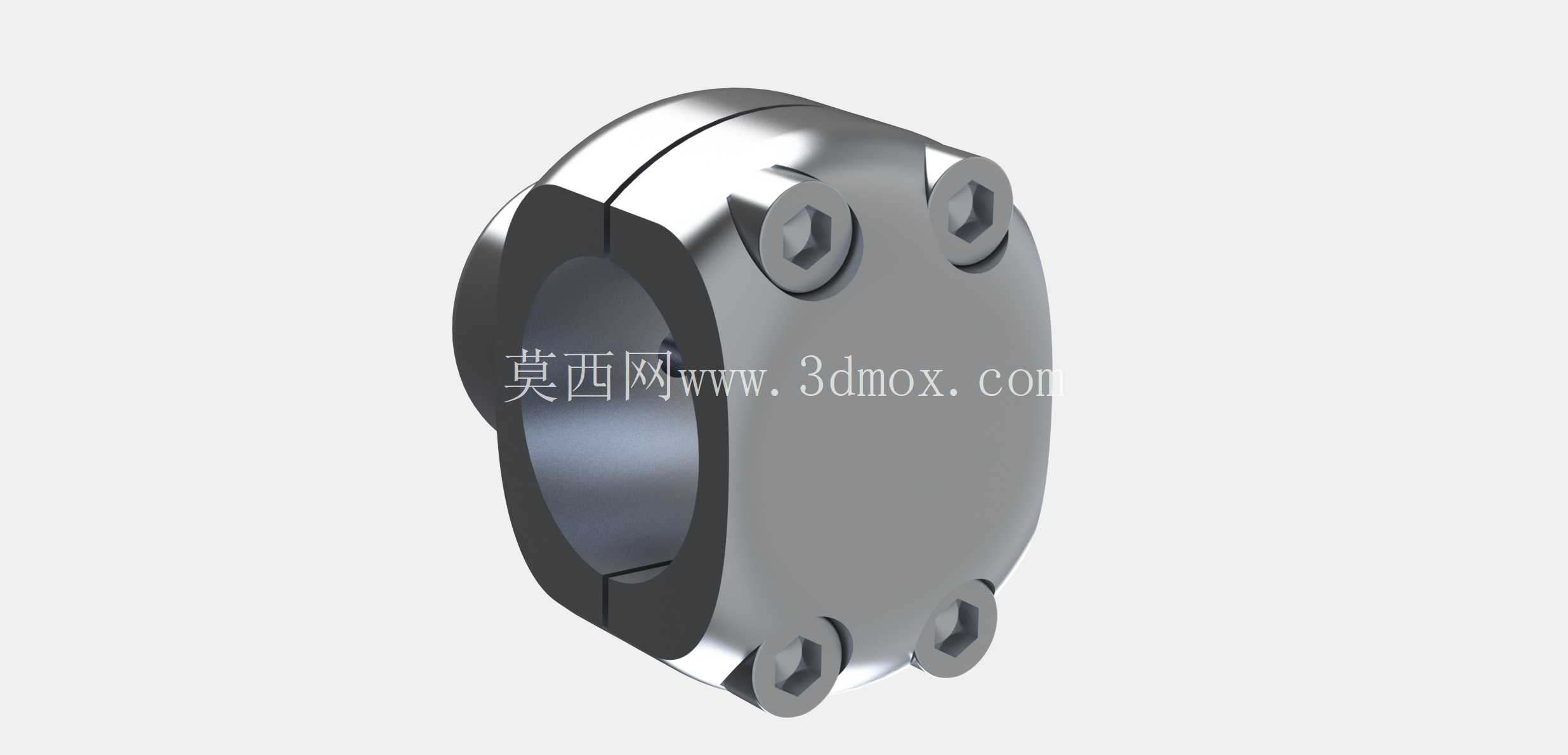

尺寸边界上，适配30mm外径的标准冷拔圆管，同时同结构做了28mm、32mm两个常用管材规格的适配版本，覆盖市面上绝大多数民用和竞技卡丁车的主车架管材尺寸。管夹本体的壁厚做了3.5mm，这个厚度是反复做过振动测试和拉力测试定下来的，太薄的话螺栓锁紧的时候本体容易变形，太厚的话会增加不必要的簧下质量，卡丁车对重量敏感度很高，哪怕几克的多余重量在竞技场景下都要抠。四个螺栓孔的位置做了沉孔设计，M4内六角螺栓拧紧之后螺栓头完全沉在沉孔里，不会突出管夹外表面，避免和周边安装的其他部件产生干涉，也不会刮碰到走线或者车手的装备。

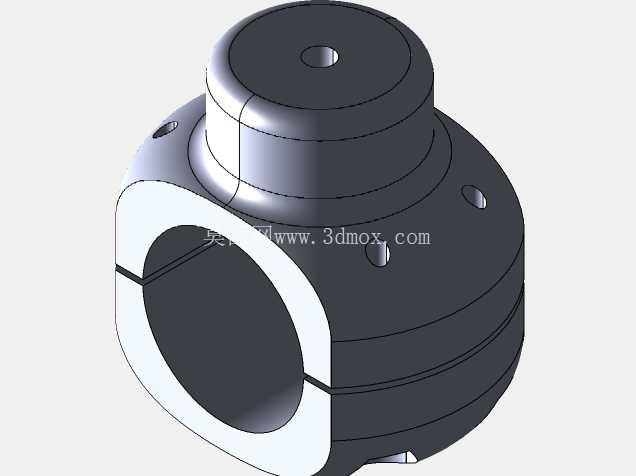

表面处理选的是硬质阳极氧化，图里展示的锻面铝色是最常用的款式，氧化膜厚度做到15微米以上，耐磨和抗腐蚀性能都能满足户外场地使用的需求，不会因为沾到泥水或者赛道清洁剂就出现表面腐蚀。建模的时候特意把M4紧固件从模型里移除了，做结构设计的工程师都知道，标准件直接从SolidWorks的标准件库调用就行，不需要重复建模，还能根据自己的安装需求选择不同长度的螺栓，比如如果要在管夹和安装件之间加调整垫片，直接换长一点的螺栓就可以，不用修改管夹本体的模型。

实际安装的时候要注意，螺栓的拧紧扭矩要控制在2.5N·m左右，铝件的强度不如钢件，拧太狠容易把螺纹滑牙或者把管夹本体撑裂，对角分三次拧紧能保证两个半环的贴合面完全平行，抱紧力均匀。很多人装管夹的时候喜欢在管材上缠一层生料带或者橡胶垫增加摩擦力，其实只要内孔加工精度够，阳极氧化后的表面和管材表面的摩擦力完全能承受常规附件的载荷，加垫层反而会让抱紧力出现衰减，长期振动后容易松脱。这类管夹除了卡丁车底盘上用，在小型越野摩托车车架、自动化设备的型材机架、户外露营装备的支架上也能通用，只要是对应外径的圆管需要做无损伤的附件固定，这个结构的管夹都能适配，比焊接支架灵活太多，后期调整维护的成本也低很多。建模的时候所有配合面都做了0.1mm的安装间隙，实际加工出来不会出现两个半环扣合不上的问题，安装孔的位置度公差控制在0.05mm以内，批量生产的时候一致性很好，不会出现装不上螺栓的情况。
