铝制伺服电机对位安装固定夹具

在自动化装配、小型机械手传动、桌面级实验设备搭建这类需要精准控制转动输出的场景里，伺服电机的安装对位精度直接决定了后续传动链路的同轴度误差——哪怕只有零点几毫米的偏差，长期运行下来都会带来联轴器磨损、输出轴径向受力过载、定位精度漂移的问题，这款铝制伺服夹具就是针对这类安装痛点设计的专用固定构件。从实际使用场景来看，它既可以用在小型皮带输送线的驱动端固定，也能适配多轴机械手的关节电机安装，甚至在一些非标定制的3D打印运动模组、桌面数控雕刻机的进给轴上，都能看到这类结构的应用，核心作用就是给伺服电机提供一个刚性足够、安装位置可微调的支撑基准，避免电机运行时的振动带来安装位偏移。

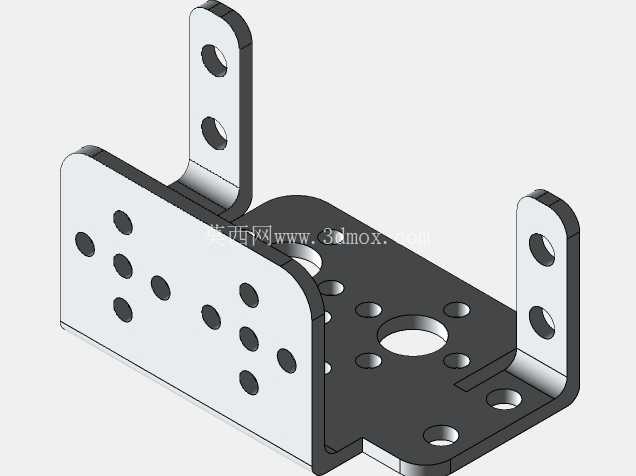

从功能特性上看，这款夹具采用一体折弯的铝合金板材加工，整体没有额外的拼接焊缝，靠板材自身的折弯结构形成两个垂直的安装立面：底部的大平面是和设备机架贴合的安装面，上面预留的大直径中心孔刚好能避让伺服电机的输出轴端，周围环绕的多组小孔既可以用来穿设电机本体的固定螺丝，也能作为安装位置微调的余量孔，不需要在机架上重新打多组定位孔，就能实现电机在平面内小范围的位置调整，适配不同轴间距的传动需求。两侧向上折弯的立板上预留了上下排布的安装孔，这部分结构不是用来固定电机的，而是用来安装传感器支架、限位挡片或者走线固定座的，相当于把电机周边需要的附属安装位直接集成在了夹具本体上，不需要额外在机架上焊接或者锁附其他小支架，减少了装配时的零件数量。

设计思路上，这款夹具没有采用常见的铸铁或者钢板焊接结构，而是选择了铝合金板材做整体折弯加工，首先是考虑到小型伺服电机本身自重不大，铝合金的强度完全能满足支撑刚性需求，同时重量更轻，在移动轴类的应用场景里不会给运动部件增加过多额外负载；其次折弯工艺的加工成本远低于铣削一体成型，批量生产时的一致性更好，板材表面做了阳极氧化处理，既可以避免车间环境里的油污、水汽腐蚀基材，也能降低安装面的摩擦系数，调整位置时更顺滑。孔位的排布是设计里的核心细节：底部安装面的孔位没有做成统一的等距阵列，而是根据市面上常见的20W到60W功率段小型伺服电机的安装孔距做了适配，不同品牌、不同安装孔位的同功率段电机，基本都能在这个底板上找到对应的锁附位置，不需要重新做孔；两侧立板的孔位做了沉头处理，锁附螺丝之后不会突出立板表面，避免和周边的运动部件发生干涉。

从安装边界尺寸来看，这款夹具的底板长度控制在100mm以内，宽度在60mm左右，两侧立板的高度不超过50mm，整体占用的安装空间非常紧凑，哪怕是在空间局促的小型设备内部也能顺利布置。安装时需要注意，首先要把底板和设备机架的贴合面清理干净，避免铁屑、杂物垫在接触面之间带来安装倾斜，先预锁底板和机架之间的固定螺丝，不要完全锁紧，把电机放在底板上之后，通过百分表打表调整电机输出轴和从动轴的同轴度，调整到位之后再依次锁紧电机固定螺丝和底板的机架固定螺丝，最后再根据需求在两侧立板上安装对应的附属配件。和传统的L型单独电机支架相比，这款集成式的夹具不需要额外搭配调整垫片，靠底板上的余量孔就能完成位置微调，装配效率能提升至少三成，同时一体结构的抗振性更好，电机在高速启停、正反转切换的工况下，不会出现支架松动的问题，长期运行的精度保持性更优。在一些需要频繁更换不同型号伺服电机的实验测试平台上，这款夹具的多孔位设计优势更明显，不需要更换支架就能完成不同电机的快速换装，减少了测试准备的辅助时间。
