手摇齿轮传动小型载货升降装置

这款手动载货升降装置，核心适配无外接动力源的零散物料垂直转运场景，常见于小型仓储夹层、临街商铺隔层、户外临时作业点位、家庭作坊的小件货物上下输送，不需要布设供电线路，也无需配套液压站、气动源这类附属动力设施，单人即可完成操作，在空间狭窄、供电不便的作业场景下，能完全替代人力扛抬的转运方式，降低作业人员的腰部负重损伤风险。

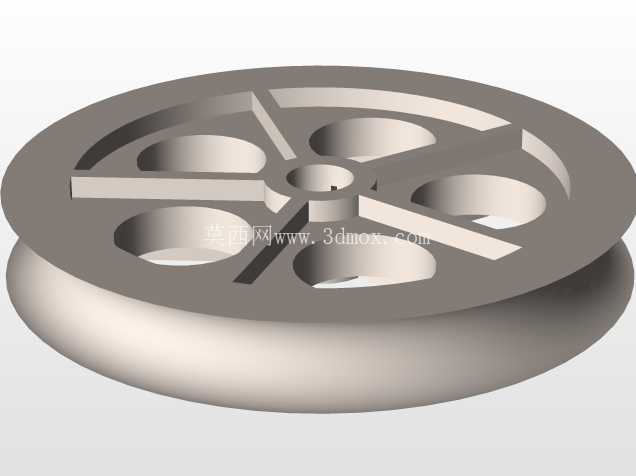

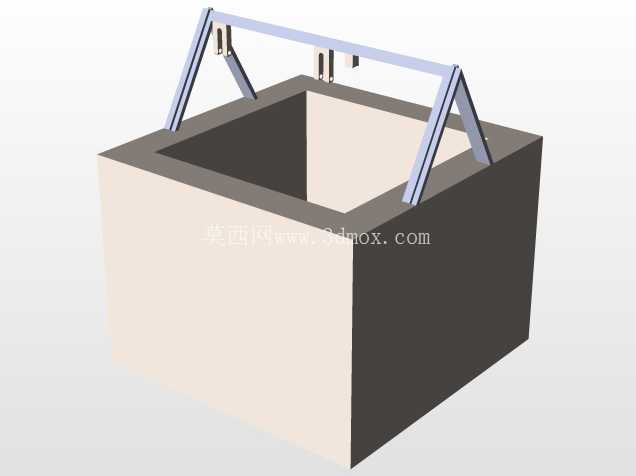

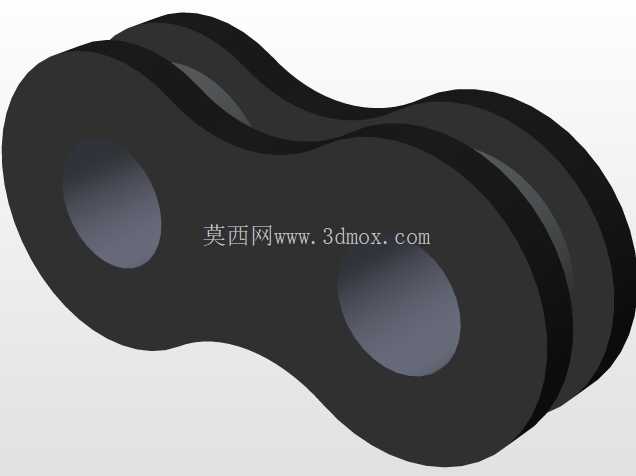

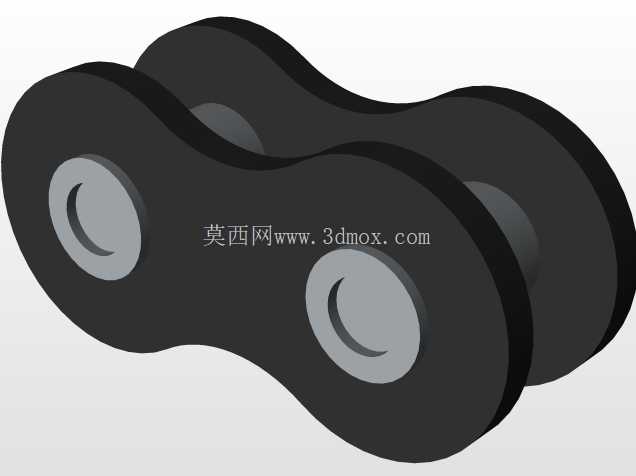

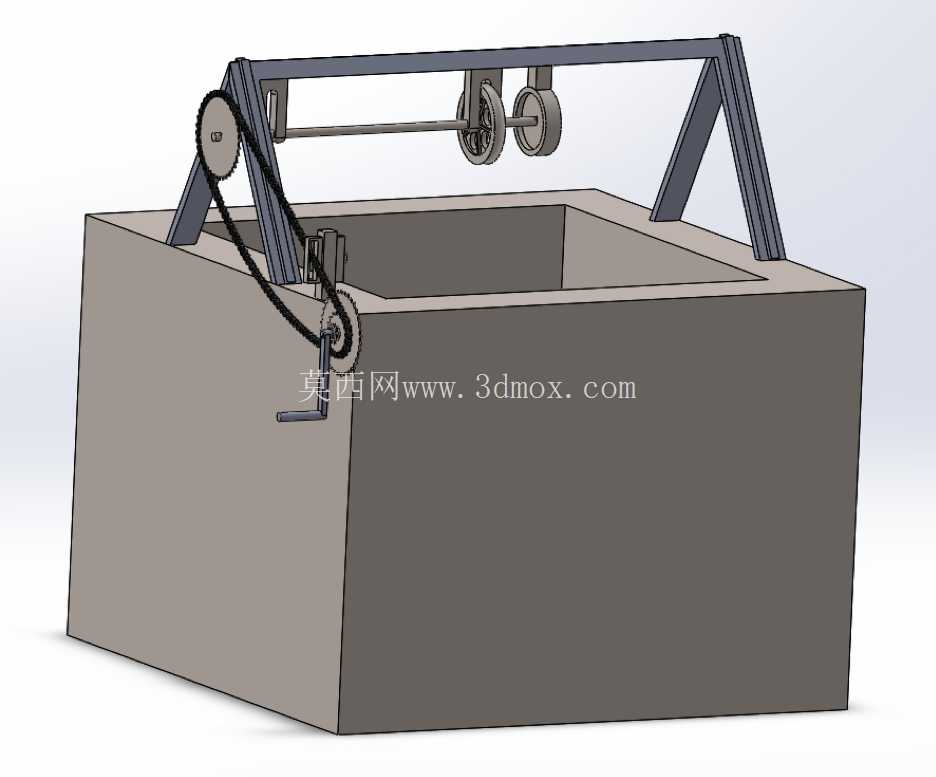

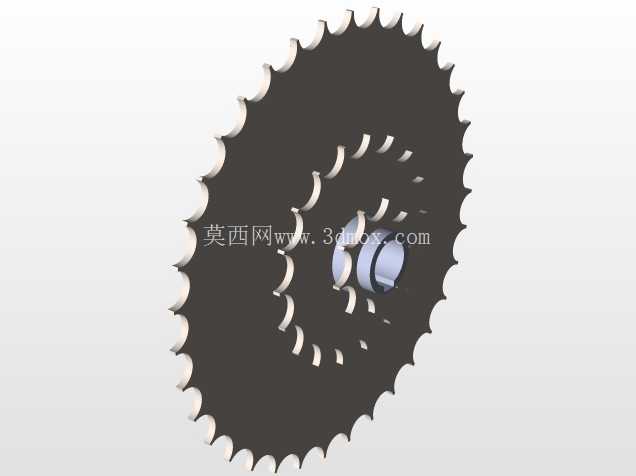

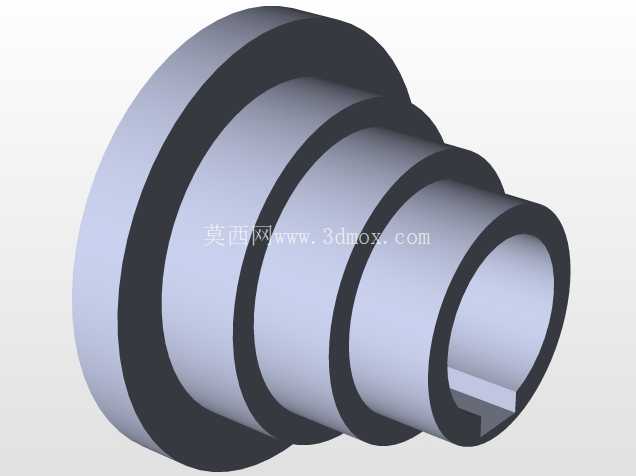

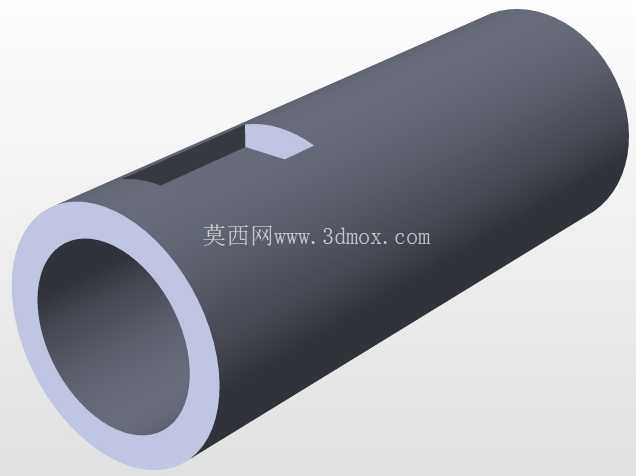

从结构功能逻辑来看，整套装置以顶部框架为承载受力基础，两根斜向支撑型材从货厢两侧的上部位置延伸至顶部横梁两端，形成稳定的三角受力结构，抵消升降过程中产生的侧向倾覆力矩。动力输入侧设置在装置侧方的低位摇柄位置，摇柄转轴处安装小直径主动链轮，通过链条将扭矩传递至顶部横梁端的大直径从动链轮，这套链轮减速结构和自行车的链传动减速逻辑一致，通过大小轮的齿数比实现扭矩放大，操作人员只需要施加较小的摇转力，就能带动顶部横梁上的同轴卷筒转动，卷筒上缠绕的牵引索具随转动收放，带动下方载货平台沿垂直方向完成升降动作，整套传动链的机械效率经过匹配设计，单人即可轻松摇起百公斤级的载货重量，不会出现操作费力、反向打滑的问题。

设计过程中优先考虑了无动力场景下的使用可靠性，没有采用易泄漏的液压元件、易损耗的气动密封件，全部采用机械刚性传动结构，日常维护仅需要定期给链轮、转轴加注润滑脂即可，不需要复杂的维保操作。顶部横梁上除了从动链轮与卷筒，还配套设置了导向滑轮，保证牵引索具收放过程中始终沿垂直方向受力，避免索具偏磨、卡滞的问题；侧方的传动链条外侧预留了防护安装位，实际落地使用时可加装薄钢板防护罩，避免作业过程中衣物、杂物卷入传动机构造成安全隐患。

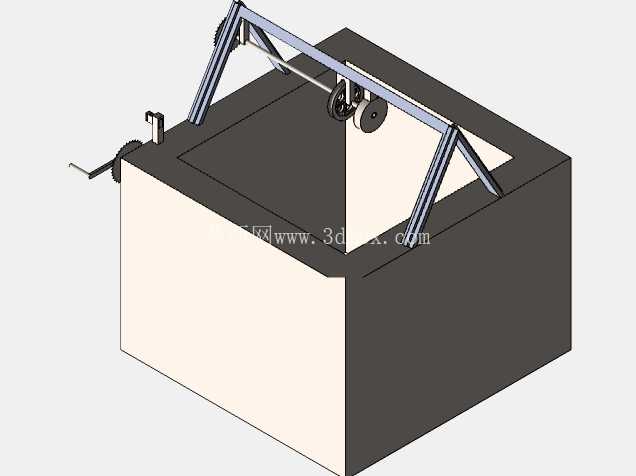

从安装边界与尺寸适配来看，整套装置的载货厢体采用敞口式箱型结构，厢体内腔尺寸适配常规周转箱、纸箱的堆放需求，可同时容纳2-3个标准物流周转箱的载货量，厢体上沿设置了外翻的折边结构，既可以增强厢体的结构刚性，避免装载重物时出现侧壁变形，也能作为货物堆放的限位边，防止升降过程中货物从厢边滑落。整套装置的底部框架采用加厚型材焊接成型，安装时仅需要将底部框架与地面预埋的膨胀螺栓固定，或者直接放置在平整的硬质地面上即可，不需要做复杂的地基施工，顶部的支撑框架可根据实际安装点位的层高调整型材长度，适配2米到4米之间的常规升降行程，整体占地尺寸仅比载货厢体单边宽出200mm左右，不会占用过多的作业面空间，在宽度不足1.5米的狭窄通道旁也能完成安装部署。

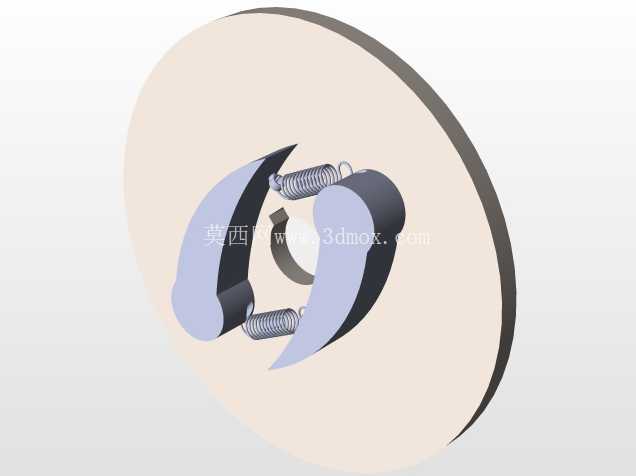

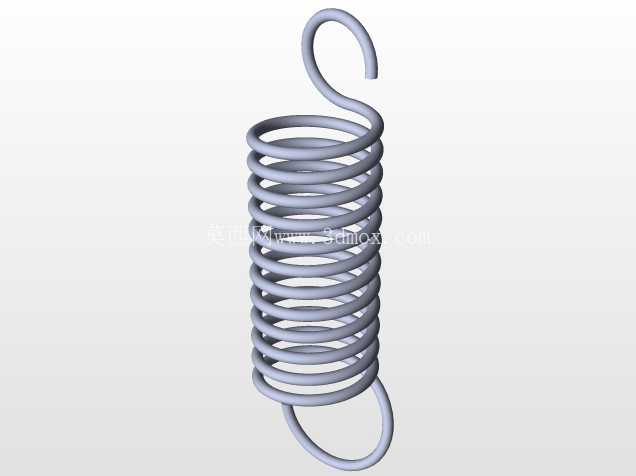

实际使用过程中，摇柄位置设置了止逆棘爪结构，当操作人员停止摇转时，棘爪会自动卡入棘轮齿槽，锁止传动转轴，避免载货平台在货物重力作用下自动下坠，不需要额外设置刹车锁定机构，操作时只需要反向扳动棘爪解锁手柄，即可控制平台平稳下降，下降速度可通过摇柄的转动速度手动控制，不会出现失速下滑的问题。整套装置的所有受力部件均采用普通碳素结构钢加工，材料获取容易，加工工艺仅涉及切割、焊接、钻孔等常规机加工工序，普通的机加工车间即可完成全套零件的加工制作，不需要特殊的加工设备，制作成本远低于电动升降平台、液压货梯这类常规升降设备，非常适合小体量的零散物料垂直转运需求。
