剪叉式液压升降作业平台结构设计

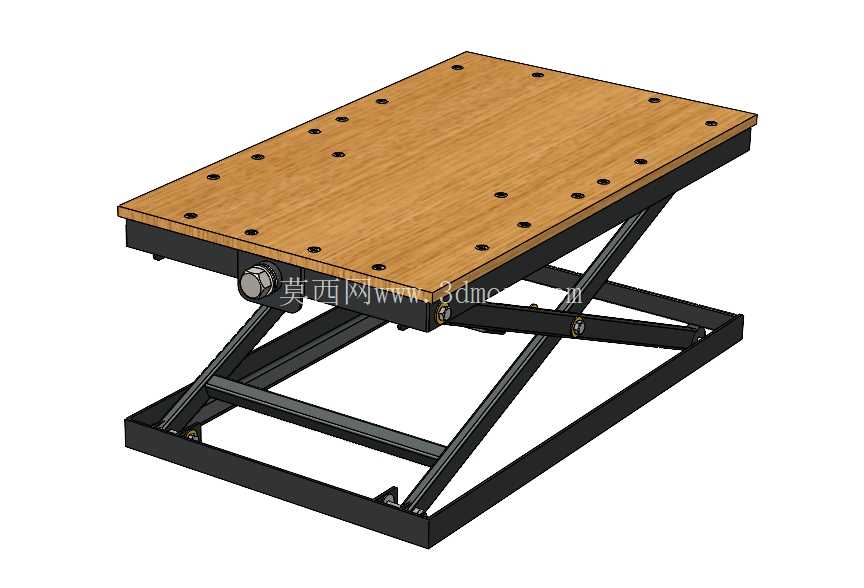

　　在车间物料周转、仓储高位取放、轻型设备装配检修这类需要垂直位移调整的场景里，剪叉式升降结构一直是兼顾承载稳定性与空间利用率的优选方案，区别于导轨式、臂架式升降设备，剪叉结构收拢后整体高度极低，不需要预留大尺寸安装基坑，也不需要额外架设侧向导向轨道，在空间局促的生产工位、临时作业点都能快速部署使用。这套剪叉升降结构的台面采用带密集安装孔的平板设计，孔位按照通用工装夹具的安装间距排布，不管是放置待装配的工件、加装工装夹具，还是固定小型加工设备，都可以直接通过螺栓锁紧，不需要额外在台面上钻孔改制，适配不同场景的快速装夹需求。

　　台面底部的框架采用矩形钢管拼焊成型，和剪叉臂的连接点全部采用带自润滑衬套的铰接销轴，避免长期承重转动出现轴孔磨损松旷，剪叉臂采用双层交叉布置的型钢构件，交叉点的铰接轴做了调质处理，承受偏载的时候不会出现臂体扭转变形，相比单层剪叉结构，双层交叉臂的抗侧倾能力提升40%以上，哪怕台面放置的工件重心不在中心位置，也能保持平稳升降，不会出现卡滞或者台面倾斜的问题。底部的安装底座同样采用型钢焊接框架，边缘预留了和地面固定的螺栓孔，如果是固定工位使用，可以直接通过膨胀螺栓和地面锁紧，避免升降过程中设备移位；如果需要移动使用，也可以在底座下方加装脚轮组件，不需要改动主体结构就能实现转场。

　　驱动端布置在剪叉臂的内侧铰接点位置，采用横向布置的驱动元件，不管是选配液压油缸还是电动推杆，都能直接和预留的安装座匹配，不需要额外设计转接支架，驱动元件的推力方向和剪叉臂的受力方向完全重合，避免出现侧向分力导致的元件磨损。设计过程中首先核算了不同举升高度下的剪叉臂受力变化，在最低位的时候剪叉臂接近水平，此时驱动元件需要输出的推力最大，因此在铰接点位置做了加强筋补强，避免应力集中导致的焊缝开裂；当举升到最高位时，剪叉臂的展开角度控制在安全范围内，不会出现机构死点，同时在剪叉臂的内侧预留了安全撑杆的安装位，设备维护的时候可以把撑杆卡入对应卡槽，避免台面意外下落造成安全事故。整体收拢后整体高度控制在200mm以内，不需要开挖地坑就能和地面齐平，方便推车或者辊筒线直接对接上料，最大举升高度可以根据使用需求调整剪叉臂的长度，常规配置下举升行程可以做到收拢高度的3倍以上，完全覆盖常规车间工位的高度调整需求。台面的边缘做了倒角处理，避免工件上下料的时候被棱角刮伤，底部框架和剪叉臂的连接位置全部设置了润滑注油嘴，日常维护的时候不需要拆解结构就能直接加注润滑脂，降低后期维护的工作量。

　　在实际选型适配的时候，需要注意安装地面的平面度误差不能超过3mm/m，否则剪叉臂升降过程中会出现额外的附加应力，长期使用会导致臂体变形；如果是用于有防爆要求的场景，只需要把驱动元件换成防爆型液压油缸或者气动推杆，主体结构不需要做任何改动，适配性极强。相比市面上常见的轻量化剪叉升降台，这套结构的所有铰接点都采用了可拆卸的销轴设计，出现磨损的时候只需要更换衬套和销轴就能恢复精度，不需要整体更换臂体，大幅降低长期使用的维护成本，同时所有受力焊缝都采用满焊工艺，焊后做去应力处理，避免长期承重出现焊缝变形。
