带料斗调节式螺旋输送升降设备结构

在散料定点上料、楼层间物料转运、生产工序间高度差衔接的场景里，这类带倾斜调节功能的螺旋升降输送结构，是很多中小产能生产线里解决物料垂直+水平位移的高适配方案。不同于大倾角皮带输送易撒料、斗式提升机难以适配小流量多品类物料的局限，这套结构把螺旋输送的密闭性、倾角可调的灵活性、接料料斗的进料适配性整合到了同一台移动机架上，能覆盖从颗粒状塑料粒子、粉状食品原料到小型工业零部件的短距离升降输送需求，在小型加工车间、实验室中试线、零散物料周转工位的适配度很高。

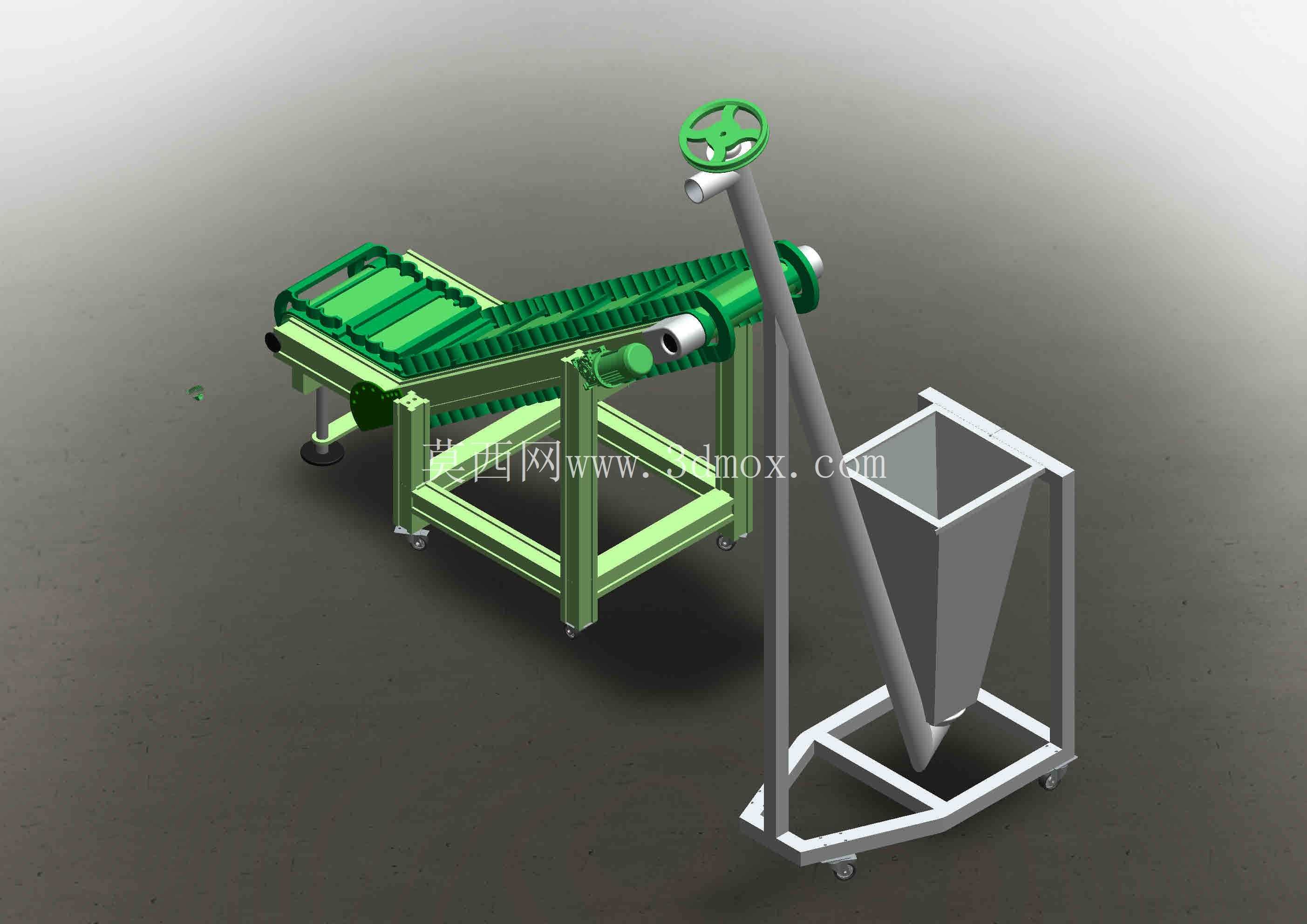

从功能实现逻辑来看，整套结构的核心输送段采用带侧边挡边的绿色槽式螺旋承载面，螺旋轴两端通过带座轴承固定在输送槽架上，驱动端布置在输送段高位侧，能避免物料堆积在驱动端密封位置造成的磨损泄漏。输送槽架的倾角调节通过侧边的手轮螺杆机构实现，手轮转动时带动斜撑杆上的调节螺母位移，改变斜撑杆与底部机架的铰接角度，就能让输送槽架在15度到45度的倾角范围内无级调整，对应不同的出料高度需求，不用额外更换机架或者垫高设备，调整到位后通过斜撑杆上的锁紧套锁死位置，避免运行过程中倾角偏移。接料端配套的锥斗式进料架采用方锥收口结构，底部出料口正对螺旋输送段的低位进料端，锥斗的倾斜角度设置为55度，能保证流动性一般的粉状物料也能顺利滑入输送段，不会在锥斗内壁积料架桥，进料架底部同样带脚轮，能和输送主机架拆分移动，也能根据进料位置调整对接间隙，适配不同的上游出料设备，比如小型粉碎机出料口、混料机放料口、人工投料工位的接料需求。

设计层面上，整套机架全部采用标准工业铝型材搭配角件连接，没有采用复杂的焊接机架结构，一方面降低了加工过程中的焊接变形校正工作量，另一方面也方便后期根据现场需求调整机架的长度、高度尺寸，所有连接位置都预留了标准T型槽安装位，传感器、护罩、接料托盘这类附加配件都能直接在型材上固定，不用二次钻孔焊接。输送螺旋的叶片采用等螺距设计，叶片边缘和输送槽内壁的间隙控制在3mm以内，既不会因为间隙过小卡滞物料，也不会因为间隙过大造成物料回滑，输送效率的损耗能控制在5%以内，对于粒径在1mm到20mm之间的散料，输送量能稳定在每小时0.8到2立方米，完全匹配小型生产线的节拍需求。底部机架的四个支脚全部采用带刹车的万向脚轮，单个脚轮的承重设计为150kg，整套设备空载总重控制在120kg以内，单人就能推动设备在车间内转场，脚轮刹车踩下后能固定设备位置，不会因为运行振动产生位移。

安装边界方面，整套设备在最小倾角状态下的总长度为1800mm，宽度为650mm，最低进料高度为400mm，对应出料高度为700mm；调整到最大倾角时，总长度缩短为1300mm，最大出料高度能达到1200mm，能覆盖大部分小型设备的进料口高度需求。设备运行时的水平投影预留安全距离只需要在设备四周各留出200mm的操作维护空间，不需要额外做地基固定，地面平整度误差在10mm以内就能稳定运行。螺旋轴的驱动端采用模块化的减速电机直连结构，没有额外的链传动或者带传动结构，减少了传动环节的维护点，日常只需要定期给两端轴承加注润滑脂，检查螺旋叶片的磨损情况即可，维护难度很低。进料锥斗的顶部开口尺寸为500mm*500mm，不管是人工倒料还是对接上游设备的出料管，都有足够的操作余量，锥斗侧面还预留了观察窗安装位，能随时观察内部的物料存量，避免空转或者物料溢出。

不同于常规固定倾角的螺旋提升机，这套结构的调节机构没有采用液压或者电动推杆，而是采用纯机械的手轮螺杆调节，一方面降低了设备的制造成本，另一方面在有防爆要求的车间场景里，纯机械结构不会产生电气火花，适配性更强，调节螺杆的螺距设置为5mm，手轮每转动一圈，输送段的高度变化为12mm，调节精度足够匹配不同设备的进料口高度差，不会出现调节过量或者高度对位不准的问题。输送槽的侧边挡边高度为80mm，在设备最大倾角运行时，也能挡住物料不会从侧边撒落，输送段的高位出料口采用敞口斜切设计，出料方向正对下游设备的进料位置，不用额外加装出料溜管就能顺利导料，如果有密闭出料的需求，也能在出料口法兰位置对接软连接管，适配粉尘类物料的密闭输送要求，避免生产过程中的粉尘飞扬问题。
