小型4针Molex Berg板端连接器结构

在消费电子、小型工控板卡、通讯终端设备的板间互联场景里，这类4针规格的小型板端连接器是极为常见的互联元件，主要承担低压小电流信号、板载辅助供电的传输职能，常见于路由器内部板卡连接、小型传感器模组与主控板的对接、消费类数码产品内部子板与主板的信号传递场景，额定载流能力适配常规信号传输与小功率供电需求，接触电阻控制在毫欧级，能保证长期使用下的信号完整性，避免接触不良带来的信号丢包、供电压降过大等问题。

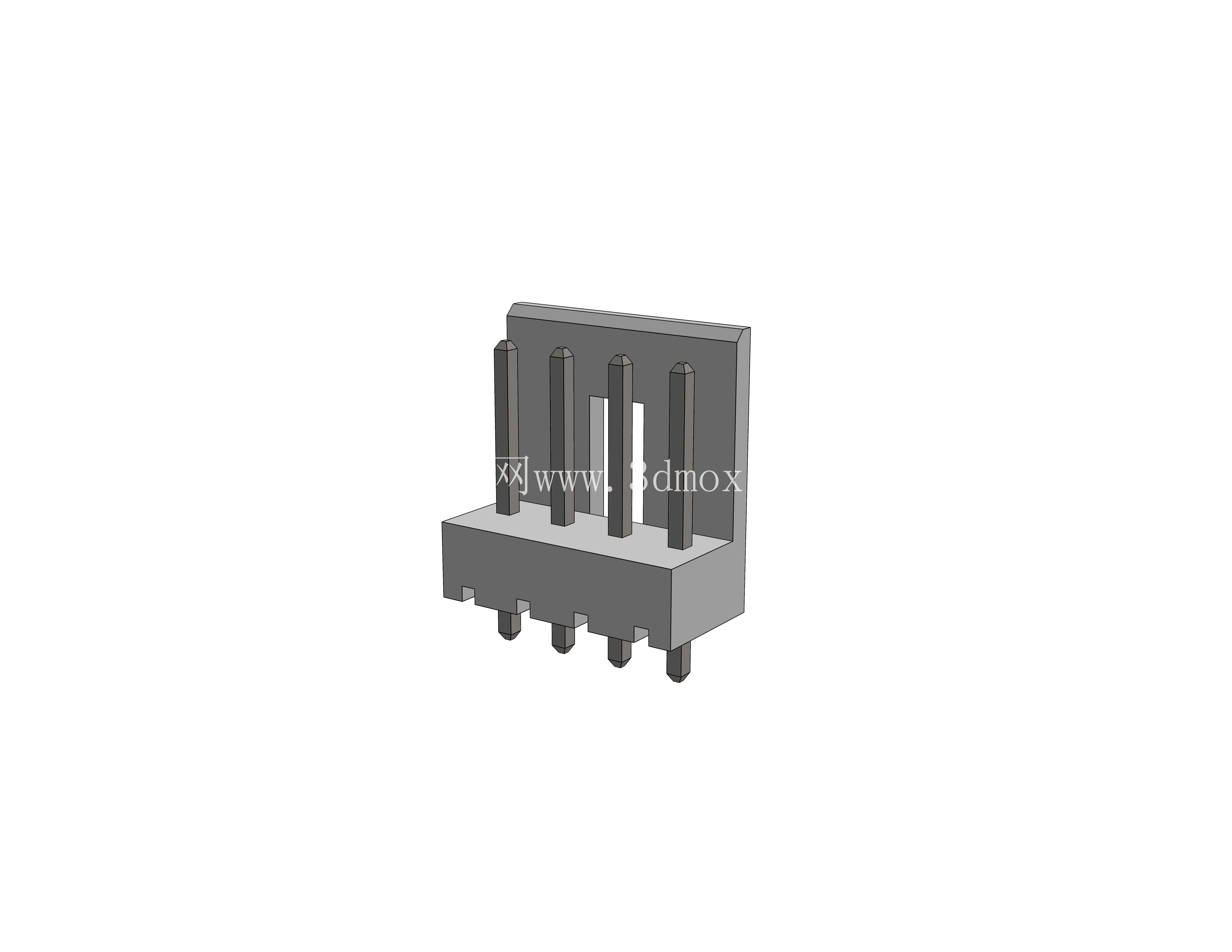

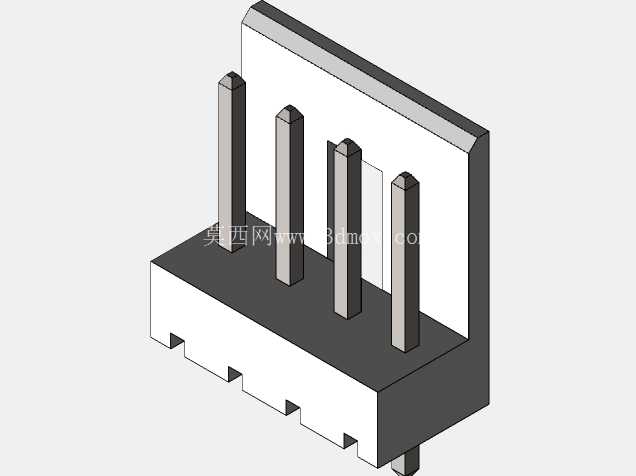

从结构设计来看，这款连接器采用直插板端安装形式，底部设置4根贯穿PCB焊盘的插针，插针长度匹配常规1.6mm板厚的波峰焊工艺要求，插针根部做了限位台阶，插装时可以直接卡在PCB表面，避免插装过深导致焊盘爬锡高度不足，也能保证所有插针的露出高度一致，提升批量焊接的良率。主体的绝缘基座采用耐高温工程塑料材质，能够耐受波峰焊时的瞬时高温，不会出现基座变形、插针移位的问题，基座上的插针固定槽做了防呆错位设计？不对，这款是4针等距排布，基座两侧设置了导向立柱，对接时公母端可以通过立柱先完成对位，避免插针被顶弯，这一点在手工装配或者产线快速组装时非常实用，能大幅降低装配时的插针损坏率。

安装边界方面，这款连接器的整体占用板面尺寸非常紧凑，横向宽度适配4针的针距规格，纵向深度不超过10mm，高度方向在插装完成后高出板面的尺寸控制在8mm以内，不会对周边的 tall 元件造成干涉，在PCB布局时，只需要在焊盘周边预留1mm的禁布区，就可以满足焊接工艺的要求，不需要额外预留过大的装配空间，非常适合高密度布板的小型数码产品、紧凑型通讯板卡使用。基座背部的挡墙结构可以在对接时提供足够的支撑力，避免公头插入时基座受力开裂，插针的头部做了倒角导向，插入母座时可以顺滑导入，不会出现插针刮蹭母座接触片导致镀层脱落的问题，接触部位的镀金层厚度满足至少500次插拔的寿命要求，适配需要反复拆装调试的设备场景。

在实际选型应用中，这类4针连接器常被用于板载调试接口、小型风扇供电接口、子板信号互联接口，相比传统的排针，它的定位精度更高，对接后的保持力更强，不会因为设备运输过程中的震动出现松脱，绝缘基座的阻燃等级满足UL94-V0要求，在设备出现异常过流时也不会出现明火蔓延的风险，符合电子类产品的安规要求。设计建模时，插针与基座的配合公差控制在0.05mm以内，既保证插针不会在基座内出现松动，也不会因为公差过小导致注塑时插针被压弯，所有的棱角位置都做了0.2mm的圆角处理，避免注塑时出现应力集中导致基座开裂，底部的焊盘位置做了微凸的定位点，贴装时可以辅助视觉定位，提升SMT或者波峰焊的对位精度。

很多刚接触板卡结构设计的工程师容易忽略这类小型连接器的安装空间预留，尤其是对接端的插拔操作空间，这款连接器在设计时就考虑到了手工插拔的需求，基座顶部的挡墙高度足够手指捏住施力，不需要额外预留工具操作空间，在紧凑型设备内部也能完成拆装维护。插针的排布间距符合行业通用的mini-molex规格，和市面上同规格的母端线束完全兼容，不需要开模定制配套线束，能大幅降低整机的物料采购成本，也方便后续的维修替换。绝缘基座的颜色采用常规的深灰色，和PCB板的颜色搭配不会过于突兀，也能在外观检查时快速识别连接器的焊接状态，发现虚焊、连焊等问题。
