双坡式钢结构屋架承重支撑结构

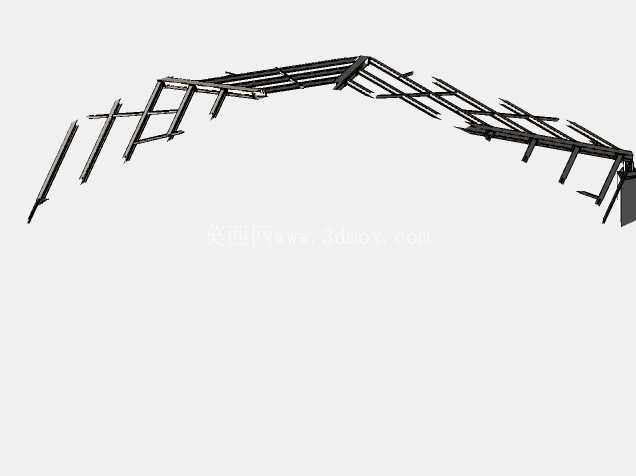

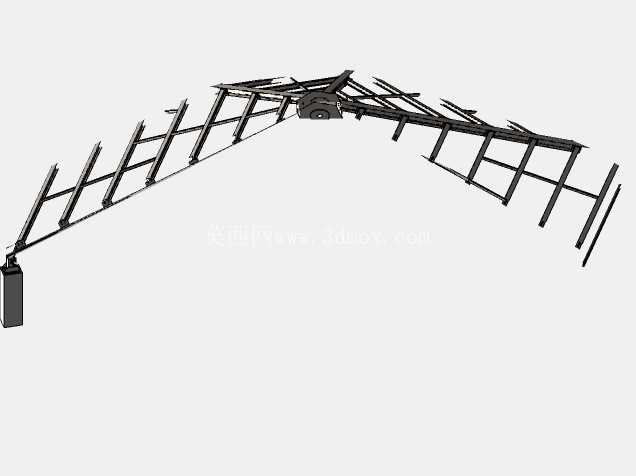

　　该钢结构屋架主要应用于民用坡屋顶建筑、小型工业厂房、临时配套用房的屋面承重体系中，作为屋面荷载传递的核心受力构件，承担屋面覆盖材料自重、积雪荷载、风荷载以及屋面检修活荷载，将上部荷载均匀传递至下部承重墙体或立柱结构，是坡屋面施工中应用广泛的预制钢构件类型。从结构形式来看，该构件采用对称双坡人字形桁架布局，屋脊位置设置整体式连接节点，两侧斜梁段沿屋面坡度方向延伸，斜梁上按照固定间距排布垂直于斜梁轴线的檩托支撑件，用于后续固定屋面檩条，为屋面板、防水卷材、保温层等屋面构造层提供稳定的安装基面。

　　设计过程中优先采用等边角钢作为主要受力杆件材料，上弦杆承担屋面传递的竖向压应力，下弦杆平衡水平方向的拉应力，腹杆采用交叉斜撑布局，将节间荷载拆分传递至上下弦节点，避免杆件出现局部受弯失稳的问题，所有杆件交汇位置均采用满焊连接，节点处增设加劲肋板分散焊缝应力，减少应力集中导致的焊缝开裂风险。从安装边界来看，该屋架的下端支座位置预留了与下部圈梁或柱顶预埋钢板匹配的连接孔位，安装时可通过螺栓配合现场焊接完成固定，支座处的节点板做了加厚处理，能够承担屋架自重带来的水平推力与竖向压力，避免支座处出现变形沉降。

　　檩托件的排布间距严格匹配常规彩钢瓦、水泥瓦等屋面材料的铺设模数，现场安装时无需额外在斜梁上钻孔焊接，可直接将C型或Z型檩条固定在檩托上，大幅缩短现场施工的周期。结构设计阶段充分考虑了杆件的受力合理性，所有杆件的截面选型均经过受力验算，在满足承重要求的前提下尽可能减小杆件规格，降低整体构件的自重，减少下部承重结构的荷载负担，同时对称式的结构布局也方便批量预制加工，构件拆分后可通过普通货运车辆运输，现场可通过小型吊装设备完成整体吊装就位，适配中小型施工队伍的作业条件。

　　在实际使用场景中，该类钢屋架相比传统木屋架具备更好的防腐、防虫、防火性能，结构变形量更小，使用寿命更长，相比现浇混凝土屋面结构自重更轻，施工速度更快，尤其适用于对施工周期有要求、屋面荷载不大的低层建筑项目。构件的所有外露钢材表面均预留了防腐涂装的加工余量，出厂前可完成除锈、防锈底漆、面漆的多道涂装工序，现场安装完成后仅需对焊缝位置做补漆处理即可，后期维护成本较低。屋脊位置的整体节点设计保证了两侧坡段的安装精度，现场安装时无需额外调整屋脊处的对接角度，可直接就位固定，有效避免了屋脊处因对接偏差导致的屋面漏水隐患。斜梁段的腹杆排布同时兼顾了受力需求与后期屋面检修的通行空间，检修人员可在腹杆间隙中穿行完成屋面附件的安装与维护作业，无需额外搭设屋面检修通道。
