起重作业用平衡吊梁结构设计

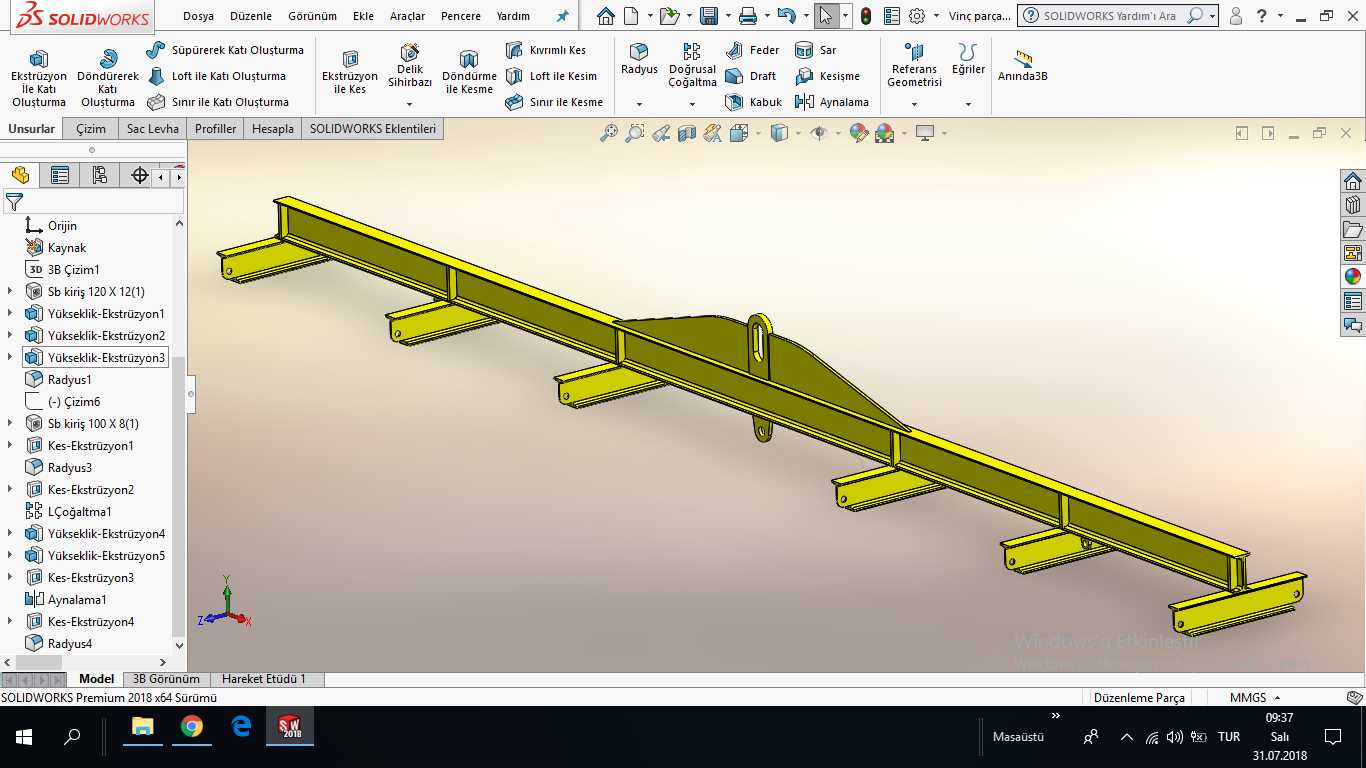

在车间重型工件转运、钢结构件吊装、大型设备进场就位这类作业场景里，单吊点起吊很容易出现载荷偏斜、工件受扭变形的问题，这类长条形起重吊梁就是为解决这类痛点设计的专用吊具。从结构上看，主体采用工字钢梁作为主承载构件，工字钢的截面选型直接决定了吊梁的额定承载能力，腹板承担剪切载荷，上下翼缘承担弯曲正应力，沿梁长方向等距布置的下部吊耳，用来连接吊钩或者吊装索具，可根据被吊工件的吊点间距灵活选择对应位置的连接点，避免吊索夹角过大导致的索具受力骤增，也能防止长尺寸工件起吊过程中出现两端下垂、中部受弯变形的情况。梁体上部居中设置的主吊点，用来和起重机的主吊钩连接，主吊点两侧加焊的三角形加强筋板，是为了分散吊点位置的集中应力，避免起吊瞬间载荷冲击造成梁体局部撕裂，这个位置的焊缝需要做全熔透焊接处理，焊后还要做无损检测排查焊接缺陷，毕竟是核心承载部位，不能有任何裂纹、未焊透的隐患。设计这类吊梁的时候，首先要明确额定起重量、被吊工件的最大长度、常用吊点的间距范围，先通过力学计算确定工字钢的型号，再校核不同吊点位置下梁体的挠度，正常作业工况下梁体的最大挠度不能超过梁长的1/1000，否则起吊过程中梁体晃动感会很强，作业安全系数不足。下部的每个吊点位置都对应加焊了横向的加强支撑板，避免吊点载荷直接作用在工字钢翼缘边缘造成翼缘变形，每个吊点的开孔尺寸要和配套卸扣的销轴直径匹配，开孔处要做倒角处理，减少应力集中，也能避免卸扣销轴长期摩擦出现磨损断轴的风险。安装边界上，吊梁总长度要覆盖常用被吊工件的最大吊点间距，两端预留不小于100mm的安全余量，避免吊点太靠近梁端造成端部剪切破坏，上部主吊点的吊环尺寸要适配现场起重机吊钩的开口度，保证吊钩能顺利挂入且不会出现卡滞，下部吊点的间距设置要兼顾通用性，既可以满足小型钢结构件的小间距吊装需求，也能适配长尺寸管材、型材的大间距吊装要求。实际作业时，这类吊梁可以有效缩短吊索的垂直长度，降低起吊所需的净空高度，在厂房层高有限的车间里优势格外明显，同时多吊点的设计可以让被吊工件始终保持水平状态，不需要反复调整吊点位置就能平稳就位，大幅提升吊装作业的效率，也能减少工件因为吊装受力不均出现的变形、漆面磕碰损伤问题。梁体上预留的多个吊点，还可以根据载荷情况灵活调整，当吊装小重量工件时，可以选择靠近中部的吊点，减小梁体的受力跨度，提升作业的安全冗余，吊装长尺寸大重量工件时，选择两端对称的吊点，保证载荷均匀分布到整个梁体上，避免局部过载。
