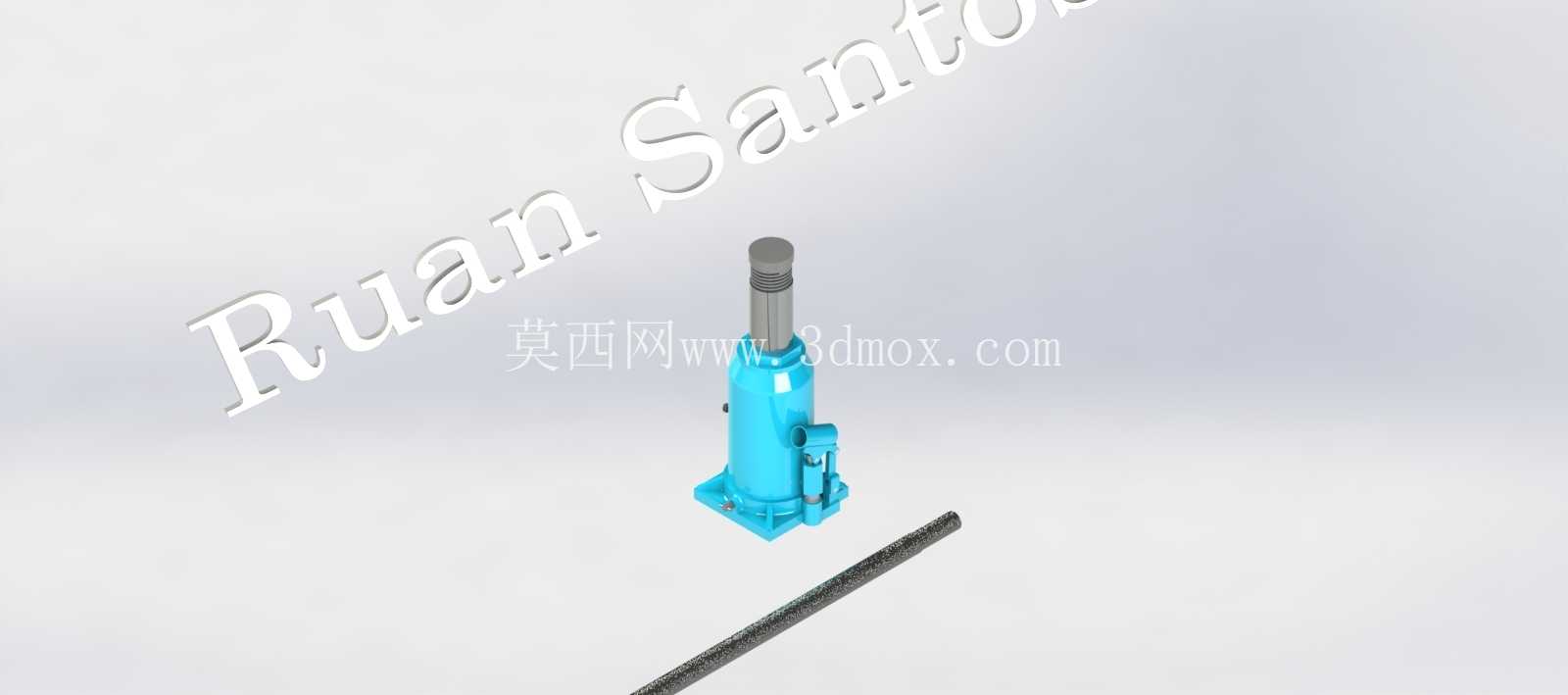

25吨立式液压起重千斤顶结构设计

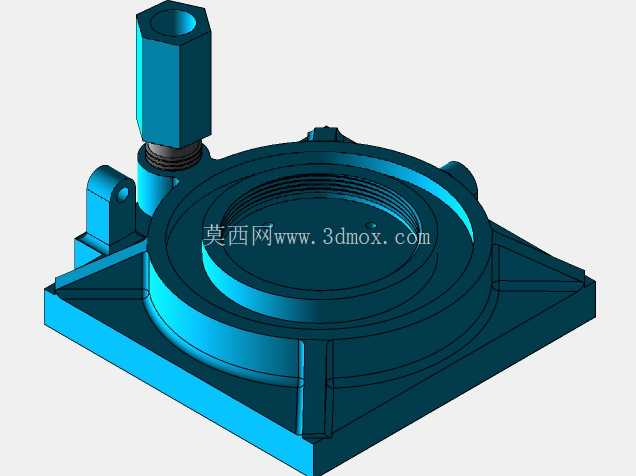

　　在重型设备检修、车辆维保、重型构件安装对位的作业场景里，大吨位液压千斤顶是不可或缺的承重顶升作业工具，本次呈现的25吨额定载荷立式液压千斤顶，完全围绕常规重载顶升作业的实际工况完成结构设计，适配绝大多数需要稳定大行程顶升的作业需求。从实际作业的使用逻辑出发，这款千斤顶的底座采用方形法兰式安装结构，底座平面预留了四个固定安装孔位，作业时既可以直接放置在平整硬质地面上依靠自重与载荷保持稳定，也可以通过螺栓将底座固定在专用工装架或者移动小车上，适配固定工位的重复顶升作业需求，底座的厚度经过载荷校核，在满载荷25吨的工况下，底座平面的变形量控制在0.2mm以内，避免因底座变形导致油缸倾斜出现安全隐患。

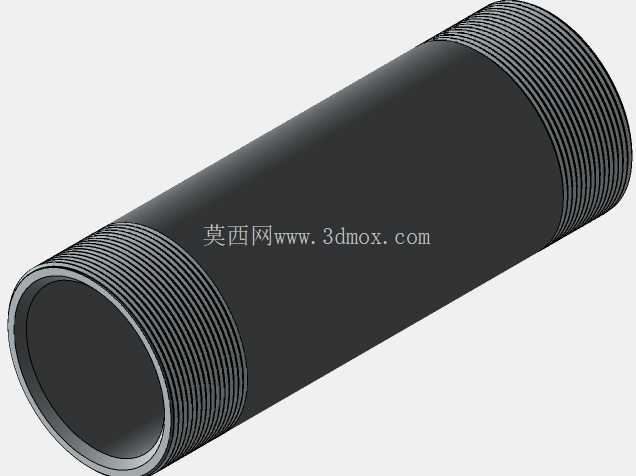

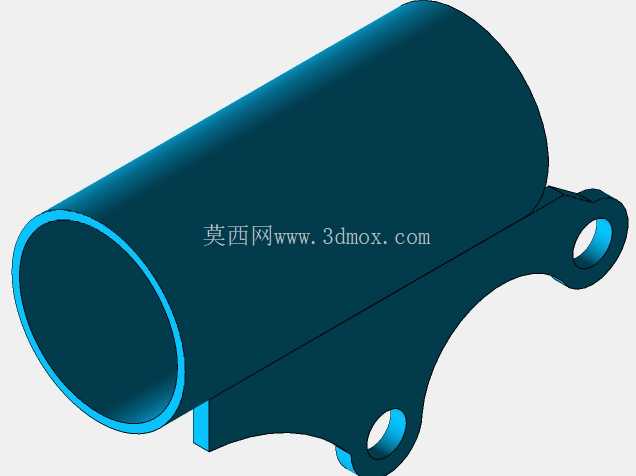

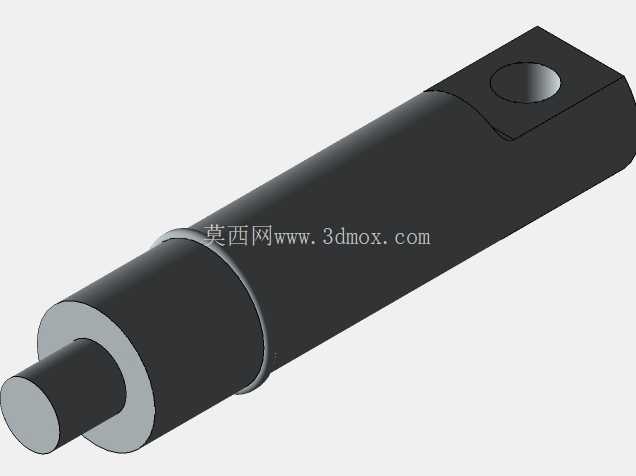

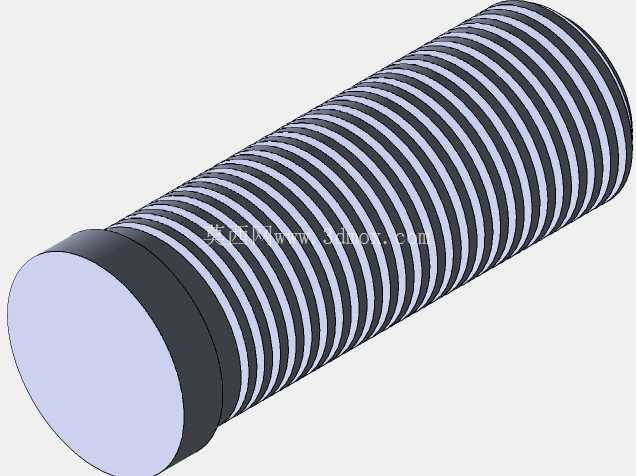

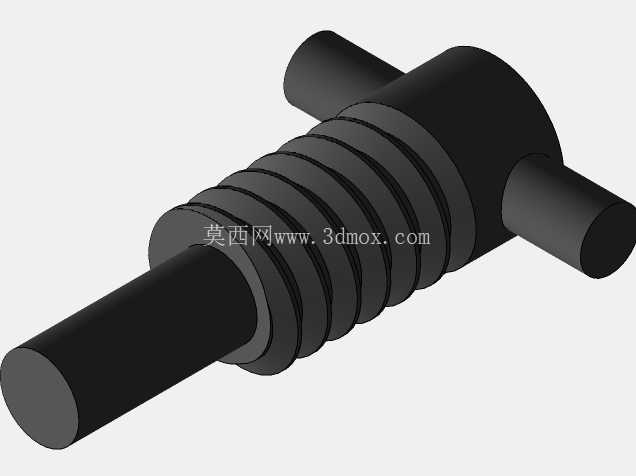

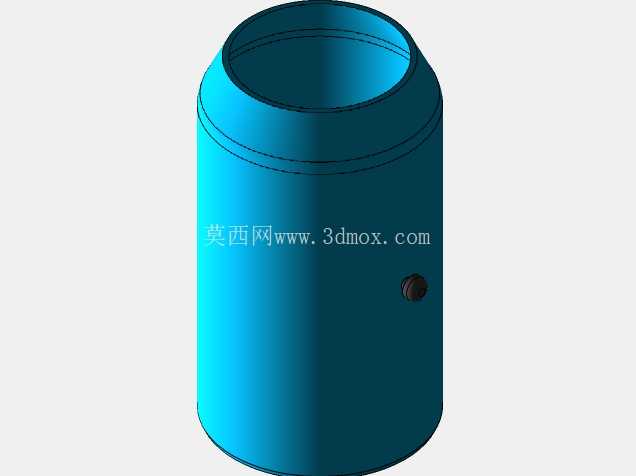

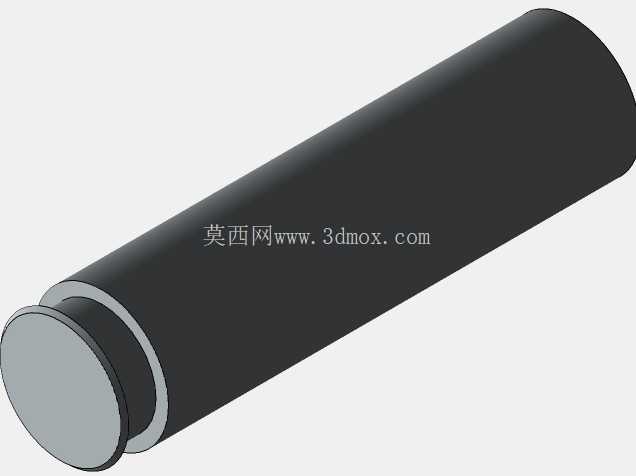

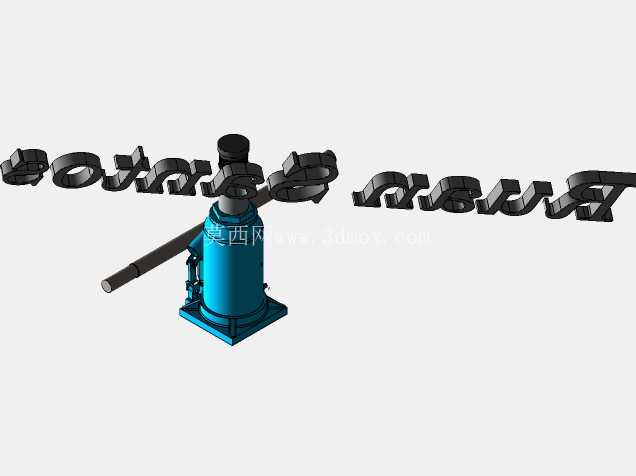

　　油缸主体采用立式单级柱塞结构，相比多级伸缩油缸，单级结构的密封件数量更少，长期重载使用下的泄漏风险更低，柱塞杆的表面做了硬铬镀层处理，硬度达到HRC60以上，既可以抵御作业过程中磕碰造成的表面损伤，也能降低密封件的磨损速率，延长整套密封组件的更换周期。配套的操作撬杆采用长杆式设计，利用杠杆原理降低手动打压的操作力度，操作人员不需要施加过大的下压力就可以完成柱塞的顶升动作，撬杆与泵体的连接位置做了快拆结构设计，作业结束后可以快速将撬杆取下，减少设备的存放占用空间。在功能设计上，油缸侧面集成了可控式回油阀，回油阀的调节旋钮做了防滑滚花处理，操作人员带劳保手套也可以精准调节回油开度，控制柱塞的下降速度，避免重载工况下快速回落造成的工件冲击或者设备损坏。泵体的内部油路做了集成式设计，没有外接的明管油路，减少了油路接头的数量，从结构上降低了液压油泄漏的概率，油缸的储油腔与泵腔做了一体化铸造处理，壳体采用高强度球墨铸铁材质，相比焊接结构的壳体，铸造壳体的内应力分布更均匀，长期承受高压液压油的冲击不会出现焊缝开裂的问题。

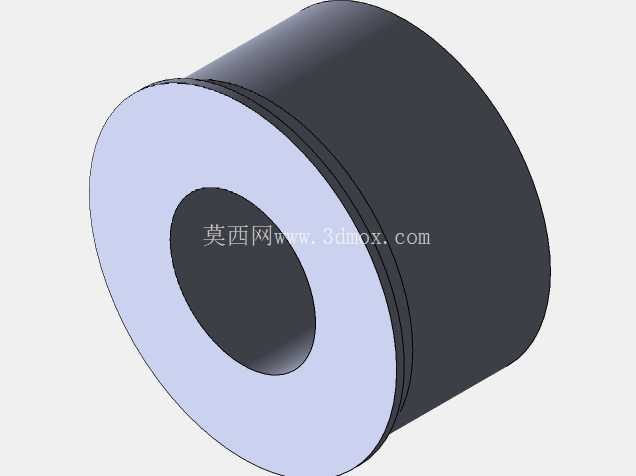

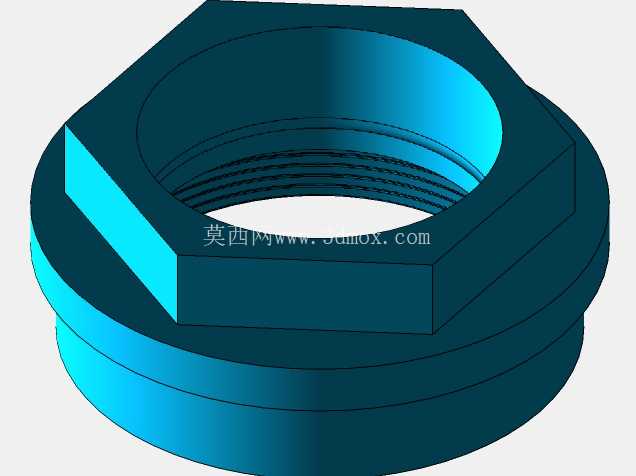

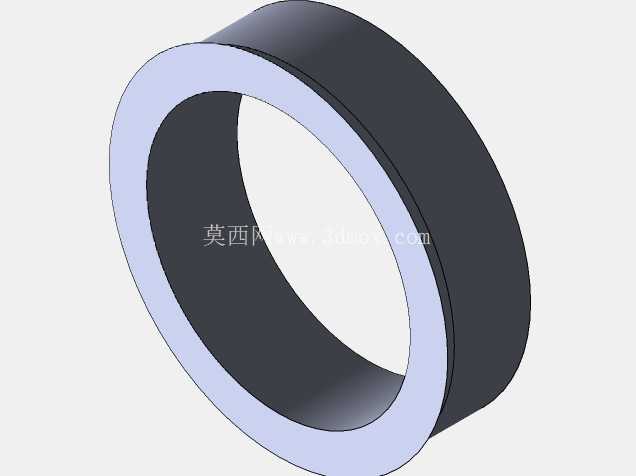

　　从安装边界尺寸来看，这款千斤顶的底座边长控制在合理范围内，不需要过大的支撑平面就可以稳定放置，柱塞完全收回后的整体高度适配大多数设备底部的预留顶升间隙，不需要额外垫高就可以直接放入作业位置，柱塞的最大顶升行程满足常规重载作业的顶升高度需求，不需要多次垫高垫块就可以一次完成目标高度的顶升作业。在实际的结构建模过程中，所有配合面的公差都按照实际机加工的精度要求做了预留，柱塞与油缸导向套的配合间隙控制在合理范围，既不会因为间隙过大出现柱塞偏磨，也不会因为间隙过小导致低温环境下柱塞伸缩卡滞。密封槽的尺寸完全按照标准液压密封件的安装尺寸设计，后续维护时可以直接采购标准密封件进行更换，不需要定制非标密封件，降低设备的后期维护成本。

　　顶部的承压头做了圆弧过渡的防滑处理，与被顶升构件的接触位置可以自适应微小的角度偏差，避免局部应力集中损坏被顶升构件的表面，同时也可以防止顶升过程中出现构件滑移的风险。在日常的设备维保场景中，这类25吨级的立式液压千斤顶可以满足重型货车的车桥顶升、工业生产线重型设备的移位调平、钢结构安装过程中的构件对位顶升等多种作业需求，相比齿条式千斤顶，液压千斤顶的顶升过程更平稳，没有回程间隙，顶升到位后的承重保压性能更可靠，不会因为载荷的长时间作用出现缓慢回落的问题。建模过程中对所有的受力部件都做了结构简化，去掉了对受力分析没有影响的工艺倒角、标识刻印等细节，保留了所有核心的装配关系，包括泵体的单向阀结构、柱塞的限位结构、回油阀的密封结构等，方便结构设计人员参考其油路布局与承重结构设计，也可以作为液压工具类产品设计的参考案例，用于同类产品的改型设计或者结构优化。
