手动螺旋顶升起重工具结构设计

在设备检修、小型构件安装、车辆应急换胎这类需要小行程重载顶升的作业场景里，螺旋顶升类工具的应用覆盖度极高，不同于液压类顶升工具存在的密封件老化、泄压回落风险，纯机械螺旋传动的结构在长时间持荷工况下的稳定性优势非常明显，哪怕是在无电源、野外露天的作业环境下，只要配套常规的加力杆就能完成操作，对作业配套条件的要求极低。

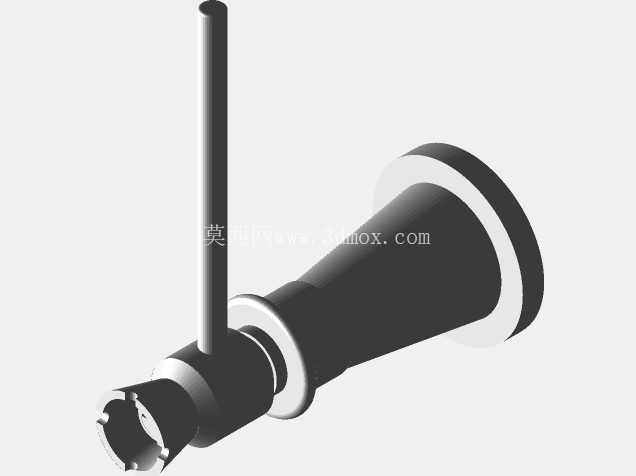

这款螺旋顶升结构的整体布局采用了锥台形的主体承力壳体，底部设置了大直径的圆形承压底座，作业时底座可以和支撑面形成足够大的接触面积，避免局部压强过大压坏支撑基面，尤其是在混凝土地面、松软铺装面作业时，大直径底座能有效分散顶升载荷，减少基面塌陷带来的作业风险。主体壳体从底座方向向顶升端逐渐收窄，这种锥台结构一方面可以在控制整体自重的前提下提升壳体的抗弯抗扭刚度，顶升过程中承受偏载载荷时，锥面结构的应力分布比直筒结构更均匀，不会出现局部应力集中导致的壳体变形；另一方面收窄的上端结构可以给操作人员的摇把操作留出足够的活动空间，转动驱动杆时不会和主体结构发生运动干涉。

驱动部分采用了侧向伸出的长杆摇把结构，摇把和内部的螺杆传动副直接连接，操作人员转动摇把时，扭矩通过螺杆副转化为顶升杆的直线顶升力，传动副采用梯形螺纹设计，这类螺纹的牙型强度高，传动过程中具备自锁特性，当顶升到位停止转动摇把后，螺纹副的自锁角度可以保证载荷不会自行回落，不需要额外设置锁止机构就能满足持荷的安全要求。顶升杆的端部设置了带卡槽的顶头结构，作业时可以和被顶升构件的底部定位结构配合，避免顶升过程中顶头打滑偏移，针对不同的被顶升构件接触面，还可以在顶头位置加装适配的垫块，进一步提升接触稳定性。

从设计思路上看，这款结构优先平衡了操作力和顶升行程的关系，螺杆的导程经过匹配计算，既不会因为导程过小导致顶升速度过慢、操作圈数过多，也不会因为导程过大导致单圈操作扭矩过高，单人操作时不需要额外加接延长杆就能完成额定载荷的顶升作业。整体结构没有多余的复杂零部件，拆解维护非常方便，日常使用只需要定期给螺纹传动副涂抹润滑脂，就能降低传动磨损，延长使用寿命，不需要像液压工具那样定期更换密封件、补充液压油，后期维护成本极低。

安装边界方面，这款结构的底座直径控制在常规手动顶升工具的通用尺寸范围内，作业时只需要在被顶升构件下方留出和底座直径匹配的平整支撑空间即可，不需要额外的固定安装结构，整体自重控制在单人可搬运的范围内，转场作业时不需要借助起重设备就能完成转移。摇把的转动半径经过优化，操作时摇把的活动范围不会超出底座的投影区域太多，在狭小空间作业时，比如设备底部的有限空间内，只需要留出摇把转动的半周空间就能完成操作，不会因为周边构件的干涉导致摇把无法转动。

实际作业过程中，这类螺旋顶升结构的顶升行程覆盖了多数小型顶升作业的需求，从初始的最低高度到最大顶升高度的区间，可以满足车辆换胎、设备调平、小型构件安装对位等常见工况的使用要求，当需要更大的顶升高度时，还可以在底座下方垫入硬质垫木来扩展初始高度，不会影响结构本身的承力性能。和同类齿条式顶升工具相比，螺旋传动的顶升过程更平稳，不会出现齿条传动的间隙顿挫感，顶升过程中可以精准控制顶升高度，在需要毫米级对位的设备安装场景下，操作人员可以通过微调摇把的转动角度，精确控制顶升端的高度位置，完成构件的精准对位安装。

结构的受力路径设计非常清晰，顶升载荷从顶头传入顶升螺杆，再通过螺纹副传递到主体壳体，最终全部载荷通过底部的承压底座传递到支撑基面，整个受力路径上没有多余的传力零件，每个承力部件的截面尺寸都经过载荷校核，在额定载荷下的变形量控制在允许范围内，不会因为承力变形导致传动卡滞。壳体的外表面没有多余的凸起结构，搬运过程中不会勾挂周边的物件，表面的涂装可以起到防锈作用，在潮湿的作业环境下存放也不容易出现锈蚀问题，适合车间、工地、户外应急等多种作业场景下长期使用。
