工业重载定向支撑脚轮结构设计

　　轮体中心的转动副采用同轴孔位设计，销轴穿过双侧支架与轮体中心孔，转动间隙控制在合理范围，既不会因为间隙过大出现轮体晃动，也不会因为间隙过小导致转动卡涩，日常使用中无需频繁加注润滑脂也能保持顺畅转动。支架部分采用一体式折弯成型的U型结构，顶部设置带沉孔的安装平面，安装时可以通过螺栓从沉孔处穿过，直接固定在设备底部的安装梁上，沉孔设计可以让螺栓头完全埋入支架平面内，不会出现螺栓头突出干涉安装面的问题，安装后支架与设备底面完全贴合，受力均匀，不会出现局部应力集中导致支架变形的情况。在车间周转工装、轻型移动设备、仓储货架、可移动工作台的结构设计中，脚轮作为直接接触地面的行走承载部件，其结构合理性直接决定了设备移动的顺畅度、负载稳定性以及长期使用的可靠性。这款脚轮采用单轮配双侧支架的经典结构，轮体部分选用宽幅实心轮面设计，相比窄轮结构，同等直径下接地面积更大，单位面积压强更低，在环氧地坪、水泥地面、硬化车间地面移动时，不会因为局部压强过大留下压痕，同时宽轮面在经过地面细小缝隙、拼接缝时的通过性更好，不会出现卡滞、跳轮的问题。

　　从安装边界来看，这款脚轮的整体安装高度控制在紧凑范围内，不会过多占用设备底部的空间，对于底部空间有限、需要控制整体设备高度的移动工装来说，这个尺寸设计可以很好适配，不需要额外加高设备支腿来预留脚轮安装空间。支架的双侧立板平行度控制严格，轮体安装后两侧与立板之间留有均匀的微小间隙，移动过程中不会出现轮体与立板摩擦产生异响、增加滚动阻力的问题。在实际选型应用中，这类脚轮通常四个为一组搭配使用，其中两个可以搭配带刹车功能的同规格脚轮，设备移动到指定位置后踩下刹车，就可以锁定轮体转动，避免设备受外力出现滑移。

　　设计建模过程中，轮体的圆弧倒角、支架的折弯圆角都做了细节处理，避免尖锐棱角在安装、搬运过程中划伤操作人员，同时支架顶部的安装孔位做了公差适配，既可以适配常用的公制安装螺栓，也能兼容部分进口设备的英制安装孔距，通用性更强。不同于轻型家具脚轮，这款脚轮的结构强度完全针对工业场景设计，轮体材质具备一定的硬度同时兼顾减震性能，在经过地面小幅度不平整区域时，轮体可以小幅形变吸收震动，避免设备上的精密部件受震动影响精度。支架的厚度经过受力校核，在额定负载下不会出现支架张开、轮体脱落的问题，销轴的直径也匹配负载等级，长期受径向力作用不会出现弯曲变形。

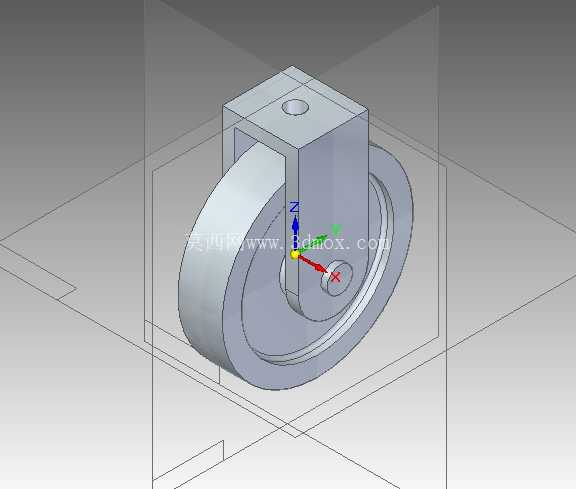

　　建模时的坐标基准设置在轮体中心与支架安装面的中心交点处，装配时可以直接以这个基准点和设备底部的安装基准对齐，不需要额外调整坐标位置，大幅提升装配效率。轮体的转动轴线与支架安装面保持垂直，安装后不会出现轮体偏斜、移动时走偏的问题，推动设备时可以保持直线行进，不需要频繁修正方向。在一些需要频繁移动的小型自动化设备、质检工作台、工具周转车场景中，这款脚轮的结构尺寸可以直接适配，不需要做额外的结构修改，轮面的材质也不会在地面留下黑色擦痕，适合对车间洁净度有一定要求的生产区域使用。
