带安装底座直齿传动轮结构设计

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1108744
  • 带安装底座直齿传动轮结构设计
  • 带安装底座直齿传动轮结构设计

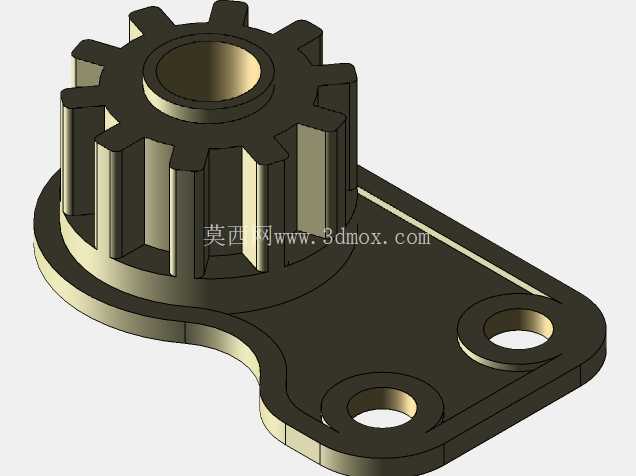

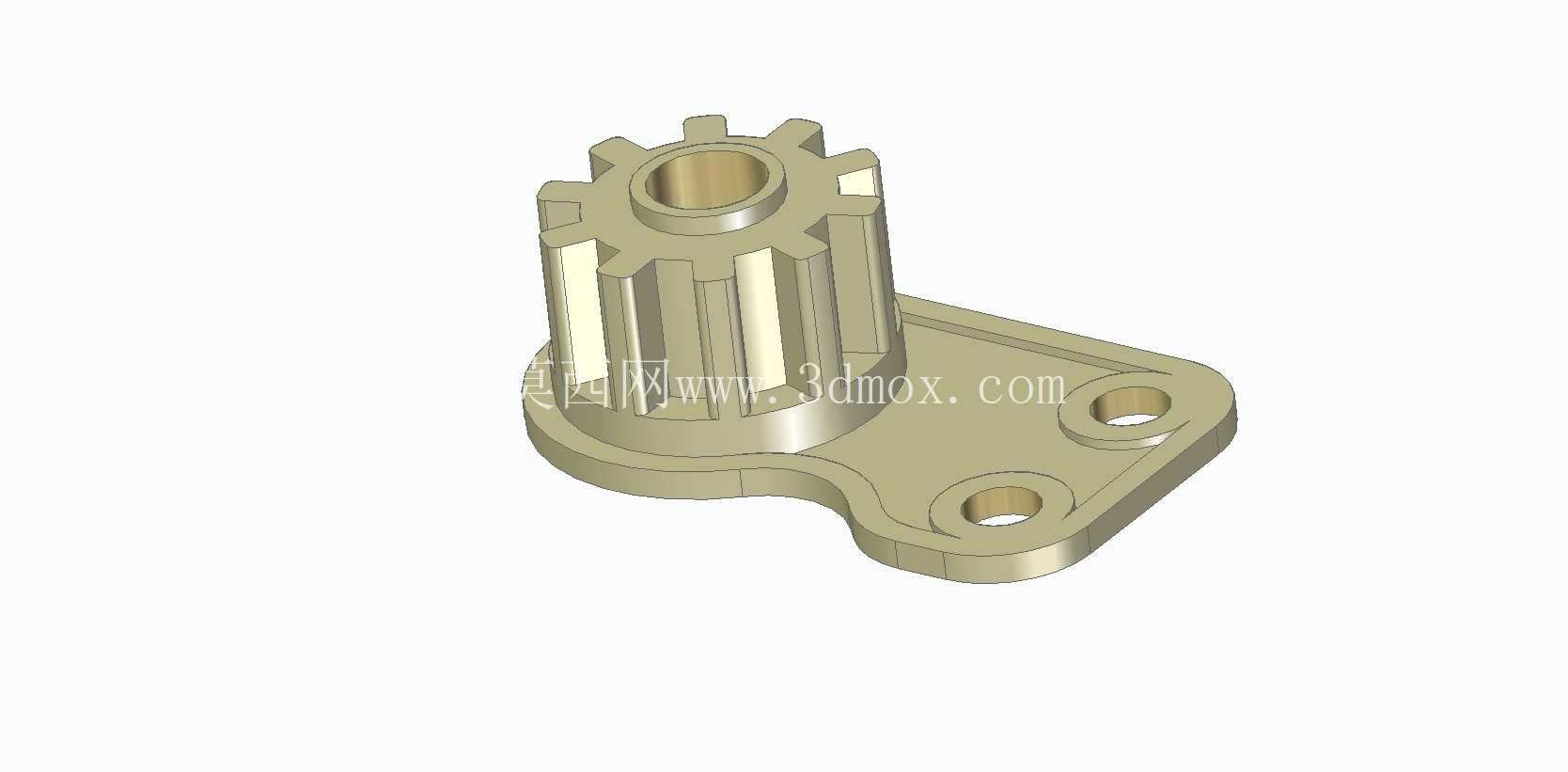

  这款带一体式安装底座的直齿传动轮,常见于小型机电设备的动力传递链路中,多应用在对安装空间有紧凑要求、传动载荷中等的工况场景,比如小型办公设备走纸机构、家用小电器传动模组、便携通讯设备的内部调节机构里,承担定比传动扭矩、同步传递转速的作用。从结构设计来看,上部的直齿段采用标准渐开线齿形,齿顶与齿根的过渡圆角做了优化处理,避免传动过程中应力集中导致的齿根断裂问题,中心的通孔为轴配合孔,孔壁预留了键槽安装位,可与传动轴通过平键实现周向固定,保证扭矩传递过程中不会出现相对打滑的情况。下部的安装底座与齿段为一体式结构,省去了额外的连接紧固件,既提升了整体结构的刚性,也减少了装配环节的零件数量,降低装配累计误差。

  底座上设置的两个同轴度经过校准的安装孔,为沉孔设计,装配时内六角螺栓可完全沉入孔内,不会突出底座平面,避免与周边其他运动部件发生干涉,底座的轮廓采用圆弧过渡设计,既减少了加工时的应力集中,也能在有限的安装空间内最大化底座的支撑面积,提升传动轮工作时的稳定性。在设计思路上,这款零件优先考虑了装配便捷性与传动可靠性的平衡,齿段的高度根据啮合齿轮的齿宽做了匹配设计,保证啮合接触面积覆盖全齿宽,避免局部齿面过载磨损;中心孔的内径公差选用过渡配合等级,既保证与轴的装配顺畅,也能减少运行时的径向跳动量。安装底座的厚度经过刚度校核,在额定扭矩传递工况下,底座的形变量控制在0.02mm以内,不会因为底座变形导致齿段倾斜,进而影响齿轮啮合精度。

  从安装边界来看,两个安装孔的中心距按照常用的安装基板孔位标准设计,可直接适配多数通用小型设备的安装位,不需要额外做转接板设计;齿段的外径尺寸控制在紧凑范围内,啮合时的中心距与周边结构的安全间隙预留了3mm以上,避免运行过程中齿顶与周边壳体或者走线发生剐蹭。齿形的参数选用了通用模数,在备件替换时不需要单独定制特殊参数的齿轮,降低后期维护成本。零件的壁厚设计遵循均匀化原则,齿段的辐板厚度与底座壁厚保持一致,在注塑或者机加工成型时,不会因为壁厚不均导致缩痕或者加工变形,中心孔的端部做了倒角处理,方便传动轴的导入装配,安装孔的入口处也做了沉头倒角,便于螺栓的对中拧入。

  在实际应用场景中,这类传动轮通常搭配同模数的小齿轮使用,传动比根据实际转速需求匹配,因为底座一体式的设计,不需要额外设计齿轮的支撑轴承座,直接通过底座固定在设备基板上即可,中心轴穿过中心孔后两端做轴向限位,就能实现稳定的定比传动,非常适合批量生产的小型民用机电产品、便携通讯类设备的内部传动结构,既能满足传动精度要求,也能控制整体的零件成本与装配工时。
