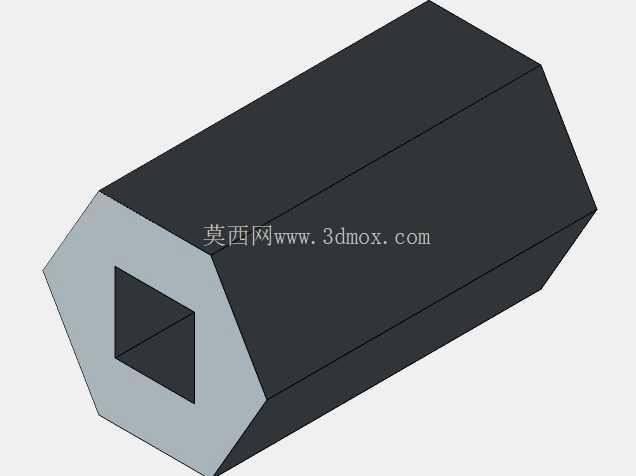

外六角内方孔传动连接结构件

　　在常规传动连接场景中，这类外六角内方孔的结构件常被用作轴系传动的中间转接部件，适配手动工具、轻载传动机构的扭矩传递需求。外六角的外形设计，首先是为了适配标准开口扳手、套筒的夹持边界，常规六角对边尺寸遵循通用紧固件的夹持公差范围，在设备检修、手动调整环节，操作人员无需定制专用工装，使用常规公制扳手即可完成锁紧、拆卸操作，大幅降低现场运维的工具适配成本。内方孔的结构设计，主要用于和方头传动轴、调节杆配合，相比键连接的结构，方孔配合无需额外加工键槽，装配时直接将方轴插入孔内即可传递扭矩，在小扭矩、频繁装拆的调节机构中，这种结构的装配效率比平键连接高出40%以上，同时避免了键槽加工带来的应力集中问题，提升构件在反复正反转传动下的疲劳寿命。

　　从设计思路来看，这类构件的壁厚取值需要结合传递扭矩的大小核算，外六角的外接圆直径与内方孔的边长差值决定了抗扭截面系数，在轻载手动调节场景下，壁厚通常取内方孔边长的0.3-0.5倍，既可以保证扭矩传递时的结构强度，避免棱角处出现应力开裂，也不会过度增加构件重量，适配轻量化手动操作的需求。外形尺寸的设计上，构件的轴向长度需要结合安装空间确定，当作为转接套使用时，轴向长度需要覆盖方轴的插入深度，同时预留外六角的夹持操作空间，避免扳手夹持时与相邻安装部件发生干涉；如果作为传动衬套使用，轴向长度需要匹配安装座的孔深，保证装配后构件不会出现轴向窜动。

　　在实际应用场景中，这类结构件常见于机床的手动调节机构、小型工装夹具的锁紧部件、通讯设备安装的调节转接件中，比如通讯塔架上的天线角度调节机构，就会使用这类外六角内方孔的转接件，操作人员在塔上作业时，用常规扳手转动外六角部分，即可通过内方孔带动调节杆转动，完成天线俯仰角度的调整，无需携带专用工具，适配高空作业的工具轻量化需求。结构细节上，外六角的棱边需要做0.2-0.5mm的倒角处理，一方面去除机加工产生的毛刺，避免装配时划伤操作人员或相邻零件，另一方面可以引导扳手顺利滑入夹持位置，提升高空、狭小空间内的操作便利性；内方孔的棱边同样需要做微小倒角，方便方轴快速对准插入，减少装配时的对位时间，尤其是在视线受阻的安装场景下，倒角的导向作用可以大幅降低装配难度。材质选择上，这类构件如果用于常规室内设备，通常选用45号钢经调质处理，硬度控制在HB220-250之间，兼顾强度和切削加工性能；如果用于户外腐蚀环境，比如通讯塔、户外工装场景，则会选用304不锈钢材质，或者在碳钢表面做镀锌钝化处理，提升耐候性能，避免长期户外使用出现锈蚀导致的拆卸困难。安装边界方面，这类构件的安装位置需要预留足够的扳手操作空间，外六角周围至少需要留出相当于扳手厚度1.5倍的径向空间，保证扳手可以完全套入六角部分并完成转动操作，不会被周边的结构件挡住行程；轴向方向需要预留至少5mm的操作间隙，方便扳手的取放。

　　在扭矩传递的设计校核中，需要重点核算内方孔的棱角处挤压应力，以及外六角棱角处的剪切应力，因为扭矩传递过程中，棱角位置是应力集中的高发区域，当传递扭矩超过材料许用应力时，棱角处会首先出现压溃变形，导致传动打滑，因此设计时通常会将棱角处的应力安全系数取到2.5以上，应对操作时可能出现的过载冲击。另外，这类构件的端面通常会做平面度处理，保证装配时与相邻贴合面完全接触，避免出现倾斜导致的传动偏心，减少转动过程中的卡滞问题；如果是用于频繁转动的调节机构，还会在内孔表面做润滑处理，或者镶嵌铜衬套，降低方轴与内孔的磨损，延长构件的使用寿命。
