带多向通孔圆柱结构机械零件

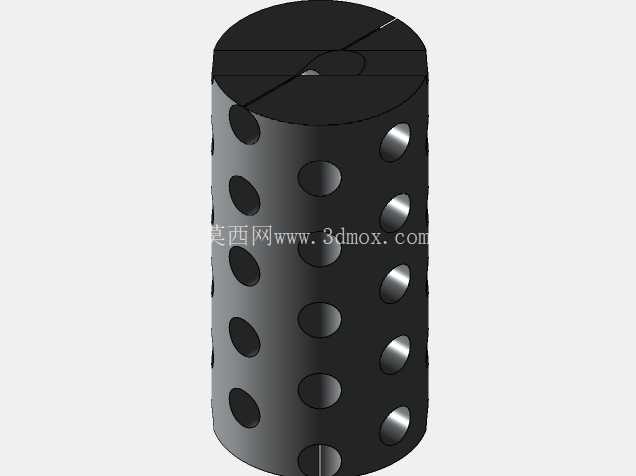

这款带多向通孔的圆柱类机械构件，在各类工装夹具、流体分配组件、定位支撑单元中有着广泛的应用场景，日常在自动化产线的定位工位、小型流体设备的导流段、工装的隔套支撑位置都能见到这类结构的身影。从实际使用的角度出发，这类柱形多孔结构的核心作用，是在有限的柱形安装空间内，实现多方向的流体导通、定位销穿装、减重散热或者连接件走线的功能，相比实心圆柱构件，在满足同等结构强度的前提下，能够大幅降低零件自身重量，同时拓展单一零件的功能集成度，减少设备中零散零件的装配数量，降低整体装配的累计误差。

在设计思路层面，这类零件首先需要确定核心的安装基准，也就是圆柱的外圆面与两端端面，这两个要素是零件装入对应安装孔、与相邻配合面贴合的核心基准，外圆的尺寸公差需要根据配合性质选择，若作为定位隔套使用，外圆一般选取h6或者g6的公差等级，与安装基座的孔形成间隙或者过渡配合，保证装配时能够顺利装入，同时不会出现过大的晃动间隙。两端的端面需要保证与圆柱轴线的垂直度，避免装配后出现倾斜，导致相邻零件的装配位置出现偏差。柱身分布的多排径向通孔，在排布时需要避开零件的应力集中区域，孔与孔之间的壁厚需要经过强度校核，避免在承受径向载荷或者内部流体压力时出现壁面破裂的情况，每一排通孔的轴线都需要与圆柱主轴线垂直相交，保证穿入的杆件、流通的介质不会出现偏斜，若孔的功能是安装定位销，孔的公差一般选取H7，与标准销钉形成过渡配合，保证定位精度；若孔的功能是流体通道，则需要根据流量要求计算通流面积，确定孔的直径，同时孔的内壁需要做去毛刺处理，避免介质流动时出现紊流，或者残留杂质堵塞通道。零件顶端的开槽结构，一般是为了配合卡簧、挡圈或者锁紧件使用，槽的宽度与深度需要匹配对应标准件的尺寸，槽的位置需要保证锁紧件装入后，能够可靠限制零件的轴向窜动，避免设备运行过程中零件出现轴向位移引发故障。

从安装边界来看，这类圆柱零件的轴向长度决定了它能够适配的安装空间深度，装配前需要确认安装位的深度尺寸，保证零件装入后两端不会与相邻运动部件发生干涉，柱身的通孔位置需要与基座上的对应孔位完全同轴，装配时可以先穿入定位杆做预定位，再完成锁紧固定，避免孔位错位导致销钉或者管路无法装入。零件的材质选择一般根据使用场景确定，若用于结构支撑定位，可选用45号钢做调质处理，提升整体强度与耐磨性；若用于流体输送且有防腐要求，可选用304不锈钢或者工程塑料材质，满足不同工况的使用需求。在实际建模过程中，这类零件需要优先绘制圆柱基体，再通过阵列特征完成径向孔的排布，顶端的开槽通过拉伸切除完成，所有孔的边缘都需要做微小的倒角处理，去除加工毛刺，同时避免装配时割伤操作人员或者损坏密封件。这类结构看似简单，但每一处尺寸的确定都需要结合实际装配与使用需求，孔位的排布密度、孔径大小、壁厚数值都需要经过实际工况的验证，避免出现强度不足或者功能无法实现的问题，在很多紧凑型的设备设计中，这类集成了多种功能的柱形零件，能够有效压缩设备的整体体积，提升设备的集成度，是机械结构设计中非常典型的一类功能构件。
