外螺纹带内六角孔多孔位工业排水塞

在液压站、润滑系统、工业流体管路以及重型设备的腔体排液设计中，这类带外螺纹的排水塞是不起眼但直接影响运维效率的核心小零件，很多刚入行的结构设计人员容易忽略这类堵件的细节设计，往往到现场调试阶段才发现堵件拆装困难、密封失效或者安装后干涉周边管路的问题。从实际工程场景来看，这类塞件主要用在设备腔体的最低点位，承担日常维保排液、残液放空、检修泄压的作用，比如液压油箱的底部排污口、齿轮箱的积油排放位、水冷管路的末端放空点，都需要这类带标准螺纹的堵件实现可重复的密封封堵。

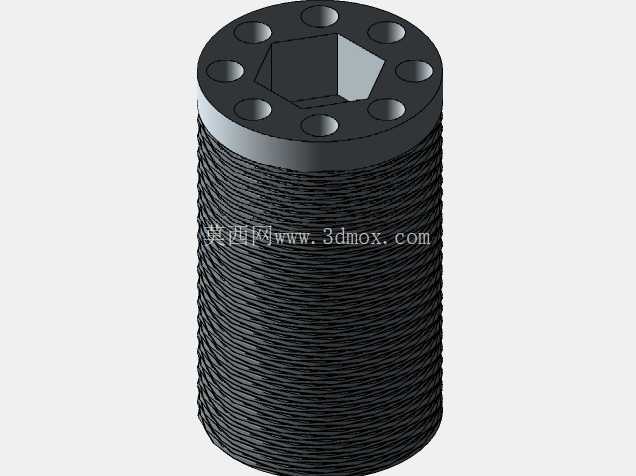

设计这类零件的时候，首先要匹配安装位的螺纹规格，模型上的连续外螺纹采用的是通用密封管螺纹牙型，牙顶和牙底的圆弧过渡能减少拧紧时的应力集中，同时配合密封垫或者生料带使用时，能填充螺纹副之间的微小间隙，避免带压工况下出现渗漏。塞体的端面做了加厚处理，厚度比普通外六角堵头高出近30%，这是因为很多工业现场的排液口位置操作空间狭窄，普通外六角堵头需要套扳手操作，空间不足时扳手无法摆转，而这个塞件的端面设计了内六角凹孔，只要用对应规格的内六角扳手从轴向插入就能完成拧紧和拆卸，哪怕周边布管密集、径向操作空间不足10mm也能顺利操作，这一点在紧凑型液压阀组的设计中尤其实用。

端面上均匀分布的六个小圆孔并非装饰结构，这是针对高压工况设计的保险孔位，当塞件拧紧到额定扭矩后，可以用细铁丝穿过相邻的两个孔位，绑定在周边的固定结构上，避免设备长期运行过程中受振动影响出现塞件松动退牙的问题，在工程机械、矿山设备这类振动量级大的应用场景中，带保险孔的堵件能大幅降低渗漏故障的概率。塞体的整体长度根据常用的安装壁厚做了匹配，螺纹段长度刚好适配3-8mm壁厚的腔体开孔，安装后塞体的尾端不会突出到腔体内部过多，避免干扰腔体内的流体流向，也不会因为螺纹啮合长度不足导致承压能力不够。

建模过程中需要注意几个细节：外螺纹的收尾段要做退刀槽结构，避免螺纹加工到端面位置出现烂牙，同时退刀槽的宽度要适配标准螺纹车刀的退刀行程；内六角凹孔的深度要满足扳手的插入深度要求，一般要达到内六角对边尺寸的1.2倍以上，避免拧紧时扳手打滑磨圆孔壁；端面上的保险孔位置要和内六角的棱边错开，避免钻孔时破坏内六角的受力面；塞体的外圆柱面和螺纹的同轴度要控制在0.05mm以内，否则安装后会出现偏斜，导致密封面受力不均出现渗漏。

从安装边界来看，这类塞件的安装只需要在腔体壁上加工对应规格的内螺纹孔，孔口处加工1x45度的倒角，方便塞件导入同时保护螺纹起始牙，安装时在螺纹段缠绕合适厚度的密封生料带，或者加装紫铜密封垫在端面位置，用扭矩扳手拧紧到对应螺纹规格的额定扭矩即可，如果是振动工况，穿好保险铁丝锁定后就可以长期使用。日常维保的时候，不需要完全把塞件拧下来，只要松开几圈就能让腔体内的残液从螺纹间隙流出，排完液后直接拧紧即可，操作效率比传统的外六角堵头高很多，尤其是在高空或者设备底部的操作位，轴向操作的设计能大幅降低维保人员的操作难度。很多设备的漏油故障根源都在这类小堵件的设计选型上，忽略操作空间、密封结构、防松设计的话，哪怕主结构设计得再完善，也会因为小零件的失效影响整台设备的可靠性。
