工业落地式电控柜体集成操作机柜结构

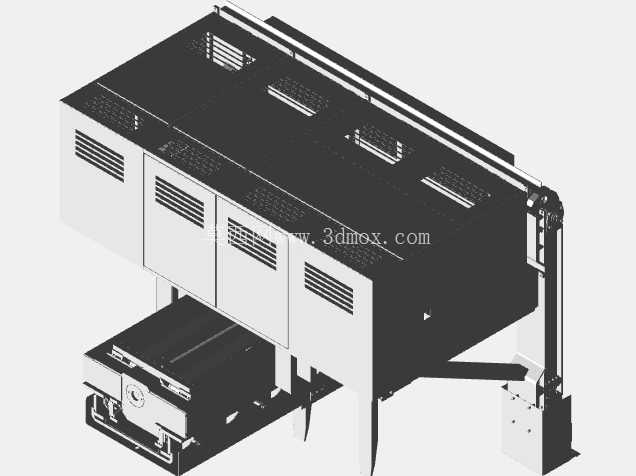

　　这款落地式集成电控柜体的三维结构，主要面向车间产线级设备的电气控制集成场景，多用于中型加工设备、产线工段的配电与控制元件集中安置，在离散制造车间的设备改造、新线搭建环节中，这类柜体是承载PLC、接触器、接线端子、驱动模块等电气元件的核心载体，同时兼顾操作工位的人机交互功能。从结构设计来看，柜体主体采用分舱式布局，上半部分为封闭的电气安装舱，舱门做了等距排布的通风格栅设计，既可以保证舱内电气元件运行时的热量自然散出，又能阻挡车间内的金属切屑、粉尘直接落入舱内，避免元件积灰引发的接触不良或短路问题；每个舱门都预留了锁具安装位，可配套标准工业柜锁实现权限管控，防止非运维人员随意触碰内部接线引发安全事故。

　　柜体下半部分为抽拉式安装托架，托架采用重载滑轨支撑，可承载重量较大的变压器、大功率驱动模块等元件，日常运维时可直接将托架抽出，无需探身进入柜内操作，大幅降低接线、元件更换的操作难度，托架底部设置了定位锁止结构，推入到位后可自动卡紧，避免设备运行震动导致托架移位。柜体右侧集成了悬臂式操作箱安装支架，支架采用可旋转铰接结构，可根据操作人员的站立位置调整操作面板的朝向与高度，适配不同身高操作人员的操作习惯，支架内部预留了走线空腔，操作面板的通讯线、电源线可从空腔内直接接入柜体主舱，避免线缆外露被车间转运的工件、叉车剐蹭破损。

　　从安装边界来看，柜体底部设置了四个可调式支撑脚，可适应车间地面不平整的安装环境，调整支撑脚高度即可让柜体保持水平，避免舱门、抽拉托架因柜体倾斜出现卡滞；柜体整体的安装占地尺寸适配车间常规设备旁的预留空间，背部预留了离墙安装间隙，满足电气安装规范中要求的散热与接线操作空间，柜体顶部设置了吊装孔位，方便车间内使用行车完成整体吊装就位，无需拆解柜体即可完成转运安装。

　　设计过程中重点考量了车间复杂工况的适配性，柜体板材的折弯边都做了圆角处理，避免安装运维过程中划伤操作人员，通风格栅的开孔尺寸经过匹配设计，既保证通风面积满足散热需求，又能防止直径较大的异物落入舱内；舱门与柜体框架的结合面预留了密封胶条安装槽，可根据使用场景加装密封胶条，实现一定等级的防尘防水能力，适配多粉尘、少量溅水的加工车间环境。内部安装梁采用标准模数化设计，可根据搭载的电气元件尺寸灵活调整安装位置，兼容不同品牌、不同规格的电气元件安装，无需额外打孔改造即可完成元件固定，大幅缩短现场安装调试的周期；走线槽的排布预留了充足的线缆容纳空间，强电与弱电走线槽做了分隔设计，避免强电线路对弱电信号产生干扰，保证控制信号传输的稳定性。
