起重作业用锻造式吊钩结构设计

在工矿企业、港口码头、基建施工现场的物料转运环节，吊钩是直接承载被吊重物的核心执行部件，其结构合理性直接关系到起重作业的安全边界，哪怕是钩身曲率的微小偏差，都可能在大吨位负载下出现应力集中，最终引发脱钩、断裂等恶性安全事故。日常作业场景中，吊钩需要配合钢丝绳、滑轮组完成从几吨到几十吨不等的重物起升、变幅、回转动作，既要承受垂直方向的静载荷，还要抵消重物起吊瞬间的动载冲击，以及作业过程中因重物摆动产生的横向分力，这就要求钩体本身的曲面过渡必须足够顺滑，不能存在任何结构突变形成的应力集中点。

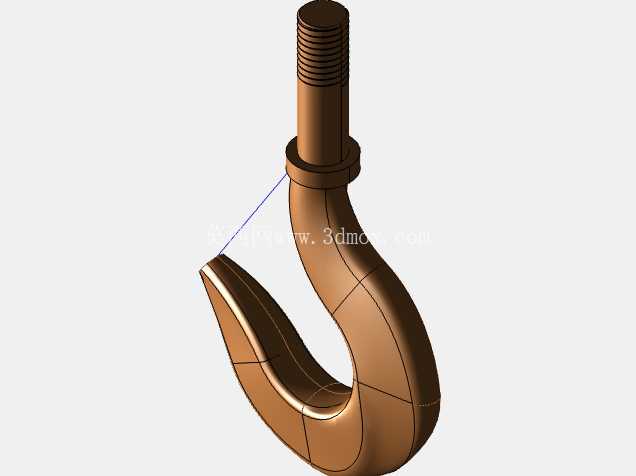

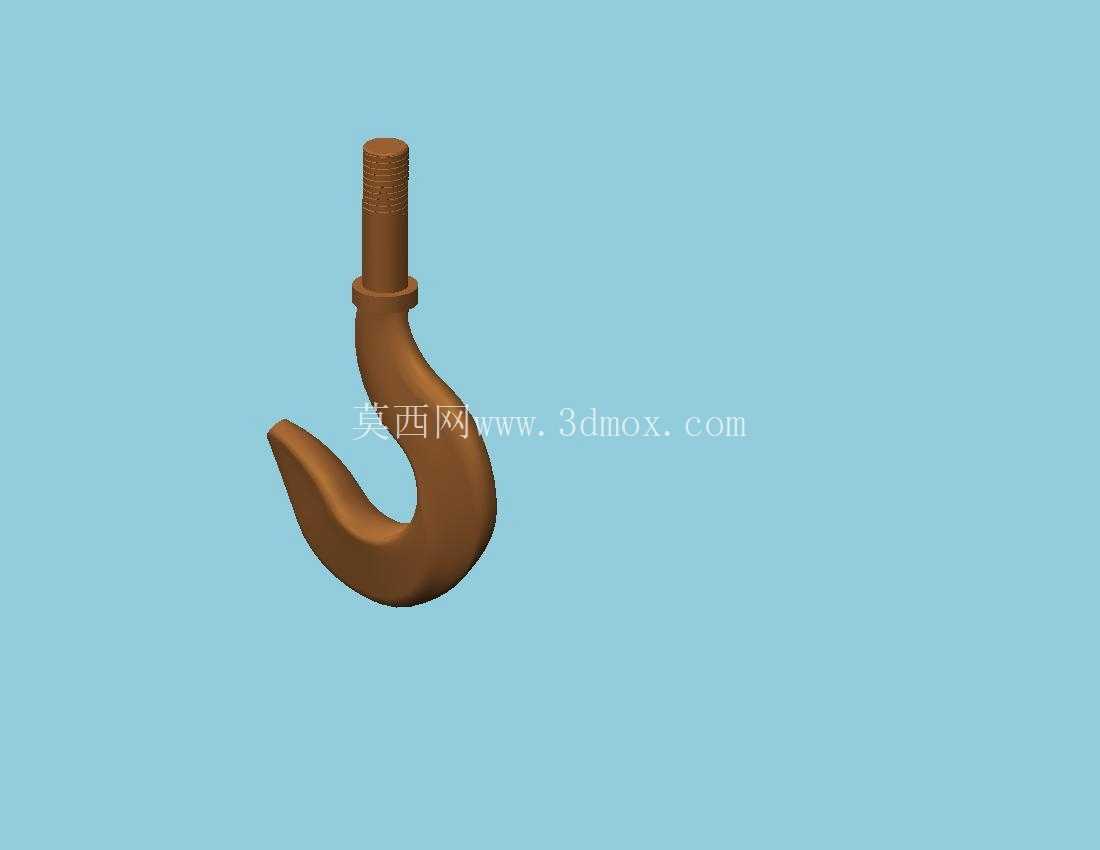

从结构设计逻辑来看，这款吊钩采用整体锻造式结构，上端设置带外螺纹的直柄段，用于和吊钩横梁、推力调心滚子轴承配合，实现吊钩在承载状态下的自由回转，避免钢丝绳打扭影响作业稳定性；直柄段与钩身之间通过加粗的过渡颈连接，过渡位置采用大圆弧平滑过渡，抵消直柄受拉、钩身受弯时的应力叠加效应。钩身的弯曲段采用变曲率设计，钩尖位置曲率半径最小，向钩颈位置逐步放大曲率半径，匹配起吊时不同位置的受力分布——钩腔内侧是直接与吊索、吊环接触的承载面，表面粗糙度需要控制在合理区间，既不能过于粗糙磨损吊索，也不能过于光滑导致吊索在受力时出现滑移脱钩。钩尖位置预留了安装安全舌片的卡槽结构，日常作业时安全舌片靠弹簧扭力自动封闭钩腔开口，避免吊索在重物摆动时从钩口脱出，这也是起重安全规范里强制要求的结构细节。

从安装边界尺寸来看，上端直柄段的螺纹规格需要匹配对应吨位吊钩横梁的安装孔，螺纹长度要满足锁紧螺母、止动垫片的安装空间，同时预留足够的螺纹旋合长度，保证直柄与横梁的连接强度满足额定载荷下的抗拉要求。钩腔的开口尺寸需要适配常规卸扣、钢丝绳套环的规格，不能出现开口过小导致常用吊具无法挂入，或是开口过大导致吊索在钩腔内活动余量过大引发重物晃动的问题。钩身的垂直高度要控制在合理范围，既要保证钩腔有足够的深度容纳多根吊索，也要避免整体长度过长增加起重机的起升高度冗余，影响低净空场景下的作业能力。

建模过程中，钩身的曲面生成需要严格匹配受力计算的曲率要求，扫掠路径的每个节点曲率都要经过应力校核，尤其是钩颈与直柄的过渡位置、钩身弯曲段的内侧位置，需要通过有限元分析验证最大应力点的安全系数，确保在1.25倍额定载荷的静载试验、1.1倍额定载荷的动载试验下不会出现塑性变形。直柄段的螺纹采用标准梯形螺纹设计，相比普通三角螺纹拥有更好的对中性和承载能力，能够承受反复冲击载荷下的螺纹牙形变，避免长期使用后出现螺母锁死或是滑牙的问题。另外，钩身整体需要进行调质处理，表面硬度控制在合理区间，既要保证芯部有足够的韧性吸收冲击载荷，也要保证表面有足够的耐磨性，抵御长期与吊索摩擦带来的表面损耗。

在实际选型匹配时，吊钩的额定起重量需要和起重机的整体起升能力匹配，不能出现小吨位吊钩配大吨位起重机的超载隐患，同时钩身的回转阻力矩要适配配套推力轴承的参数，保证重载下吊钩转动灵活，不会出现卡滞导致钢丝绳扭结。对于不同作业场景，吊钩的钩腔尺寸也有差异化要求，比如港口散货作业用的吊钩需要更大的钩腔开口，方便快速挂入多股钢丝绳吊索；而精密设备吊装用的吊钩则需要更小的钩腔间隙，减少吊索的活动量，保证吊装过程的对位精度。
