越野沙丘钢管卡丁车结构设计方案

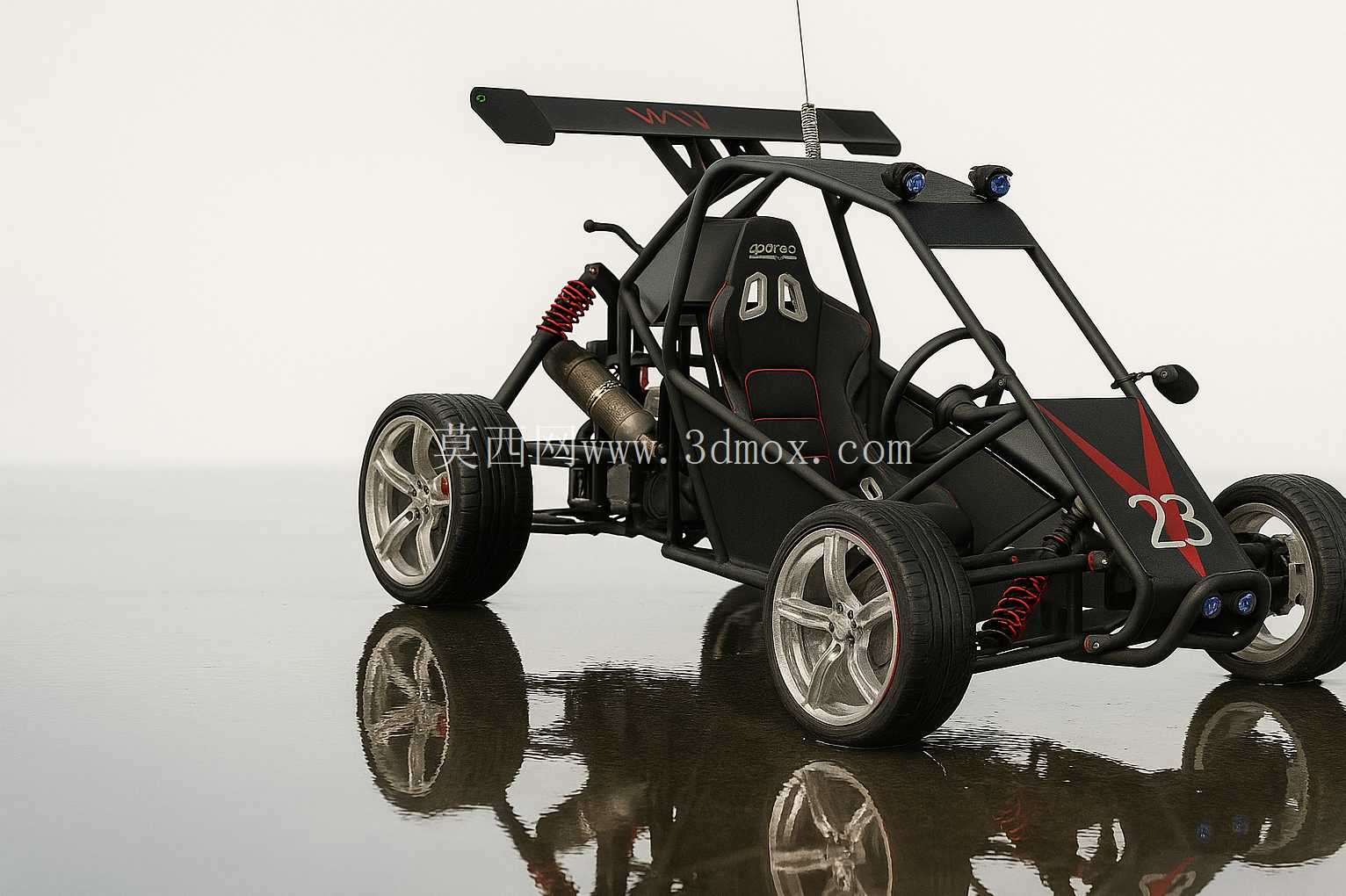

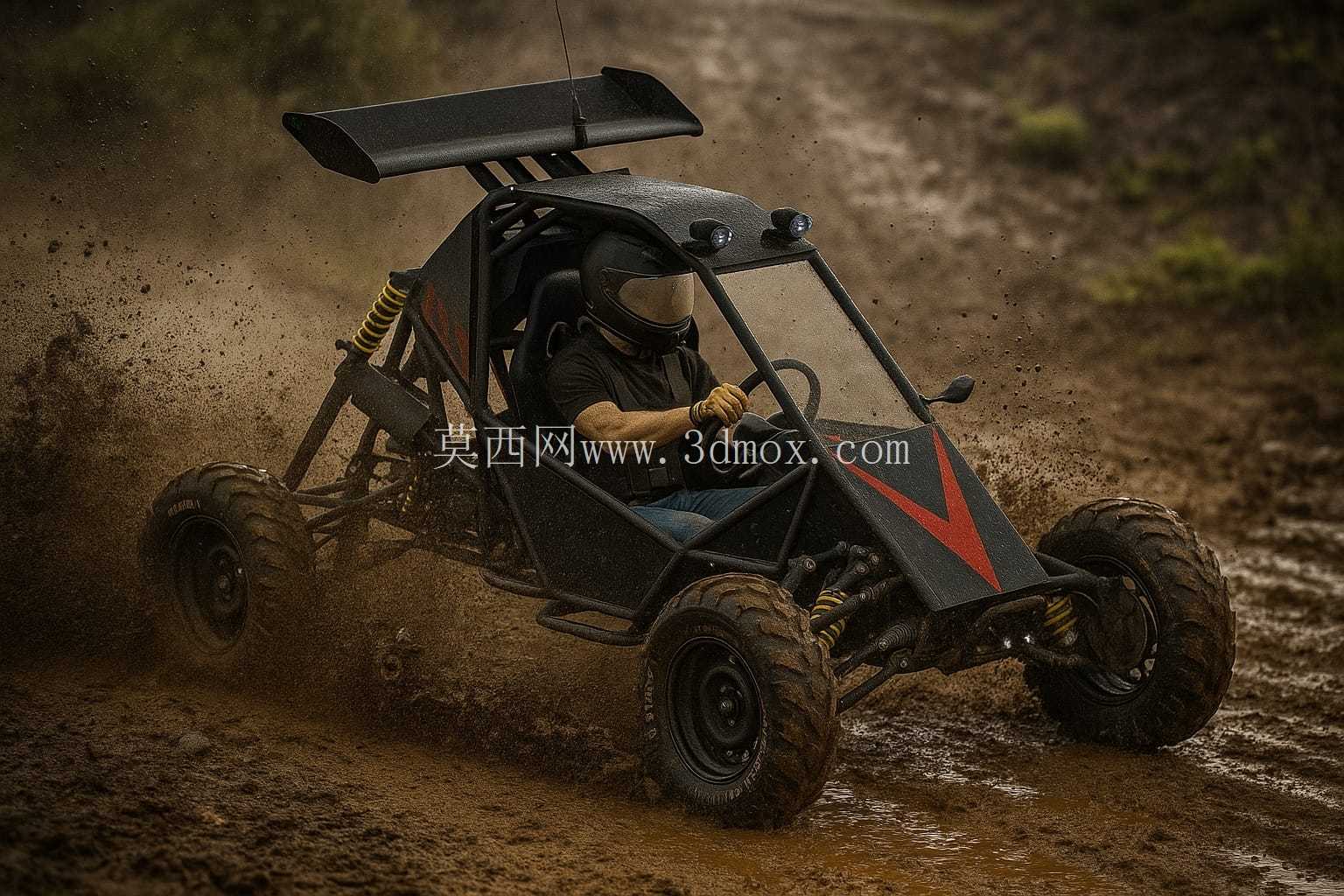

　　行走系统的设计匹配了大颗粒深花纹越野轮胎，胎壁厚度相比场地卡丁车提升近40%，可应对砂石、泥泞、浅丘等复杂路面的冲击，避免尖锐碎石扎穿胎体；悬架系统采用长行程螺旋弹簧搭配双向阻尼减震器，前悬为双叉臂独立结构，后悬采用整体桥搭配多连杆定位，悬架行程预留超过200mm，在通过起伏路面、炮弹坑时可保证轮胎始终贴合地面，减少动力流失与打滑概率。动力单元的安装位设计在驾乘人员后方的中置位置，这样的布局可以让整车前后轴荷分配接近50:50，提升弯道与起伏路面的操控稳定性，安装支座采用橡胶减震垫与车架软连接，可过滤发动机运转产生的高频振动，避免振动直接传递到车架与方向盘上，降低长时间驾驶的疲劳感。这款钢管结构越野卡丁车的设计，核心面向非铺装路面的休闲越野、场地竞技场景，区别于常规铺装路面竞速卡丁车，其结构冗余度、通过性设计都做了针对性强化。从车架主体来看，采用高强度无缝钢管弯焊成型的笼式结构，主环、侧防撞杆、前防撞梁的管径与壁厚都做了分级匹配，主防滚环采用更大管径的厚壁钢管，在发生侧翻、正面撞击时能为驾乘人员保留足够的生存空间，侧围钢管的排布既考虑了碰撞防护，也预留了驾乘人员上下车的操作空间，不会出现跨度过大导致的上下车卡滞问题。

　　转向系统采用齿轮齿条式结构，转向比设定偏大，减少非铺装路面方向盘的反打冲击力，转向柱设计了溃缩结构，在正面碰撞时可向内溃缩，避免转向柱直接撞击驾乘人员胸部。制动系统采用四轮碟刹结构，刹车卡钳为双活塞设计，制动管路采用X型双回路布置，单条管路失效时仍能保留一半的制动能力，提升越野场景下的行驶安全性。车身覆盖件采用轻量化的玻璃钢材质，仅覆盖必要的空气导流与防泥水溅射区域，前鼻的V型造型一方面可以优化正面迎风的气流走向，减少行驶时的正面风阻，另一方面也可以在行驶时将前轮卷起的泥水向两侧导流，避免泥水溅到驾乘人员身上；车尾的高位尾翼并非单纯装饰，其安装角度经过匹配，在高速行驶时可提供一定的下压力，提升后轮的抓地力。

　　整车的安装边界做了充分的兼容性考虑，车架上预留了通用的改装安装孔位，可根据使用需求加装前照灯、防沙板、车载灭火器、行李绑带支架等附属配件，不需要额外在车架上钻孔破坏原有结构强度；驾乘位的座椅安装位预留了前后调节的滑轨空间，可适配不同身高的驾乘人员，安全带安装点直接固定在主车架钢管上，而非固定在座椅或者薄覆盖件上，保证碰撞时安全带的固定强度。燃油箱的安装位设计在车架中部的低位置区域，被两侧钢管包围保护，可避免侧面撞击、托底时损坏油箱，油箱加油口延伸至车身侧方，加油操作不需要掀开尾盖或者挪动其他部件。

　　从实际使用场景来看，这款车型既可以用于户外越野休闲体验，也可用于沙地、山地的场地赛事，其结构设计没有冗余的装饰部件，所有外露结构都兼顾功能与防护性，维修保养时的部件可达性较好，发动机、空滤、刹车泵等需要定期维护的部件都预留了足够的操作空间，不需要大面积拆解覆盖件即可完成常规保养操作。车架焊接处都设计了加强筋片，避免应力集中导致的焊缝开裂，所有钢管的切口都做了倒角处理，焊接后打磨平整做防锈喷涂，可适应户外潮湿、多泥水的使用环境，减少车架锈蚀的概率。
