絮凝剂投加计量驱动电机结构设计

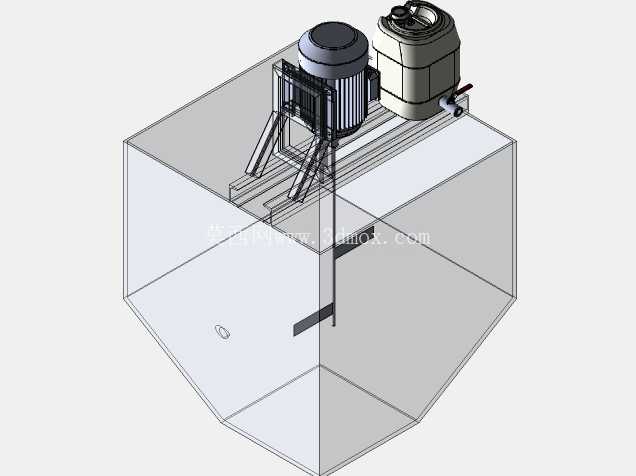

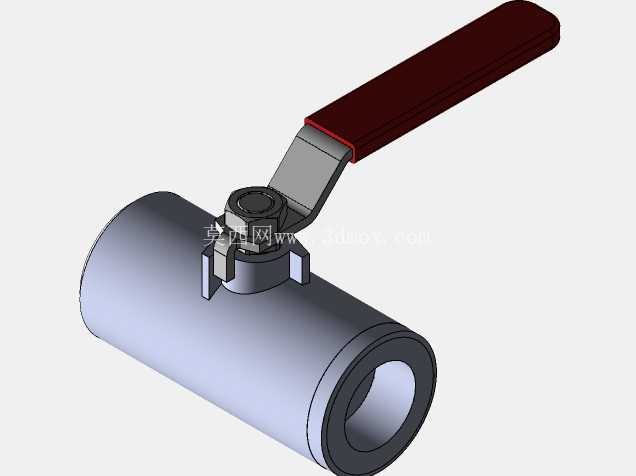

在市政污水、工业循环水以及净水处理的加药工段里，絮凝剂投加的精度直接决定后续沉淀、气浮环节的处理效果，这款配套的驱动电机正是为计量投加机构的动力输出设计的核心部件。不同于普通输送用电机，这类应用场景下电机需要长期在低转速波动、恒定扭矩输出的工况下运行，既要匹配计量泵、螺旋给料器的输入轴转速要求，还要承受加药间内潮湿、偶尔存在药剂挥发腐蚀的环境，因此在结构设计上做了针对性的优化。

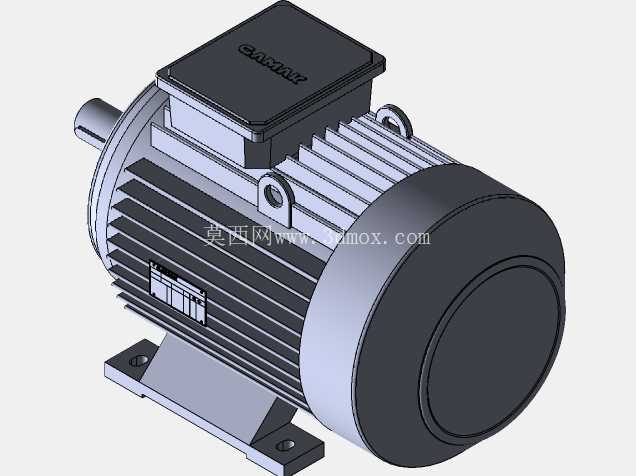

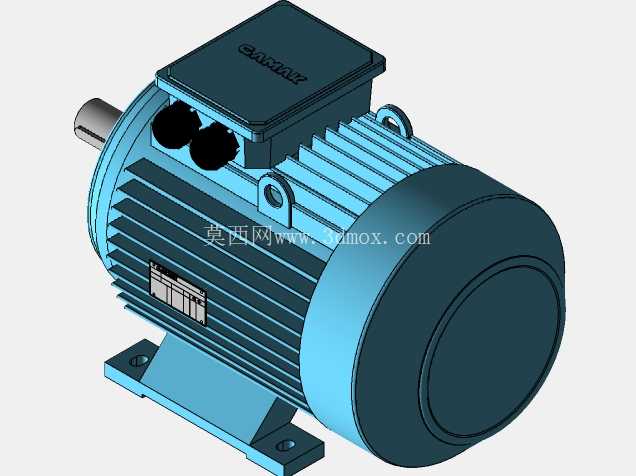

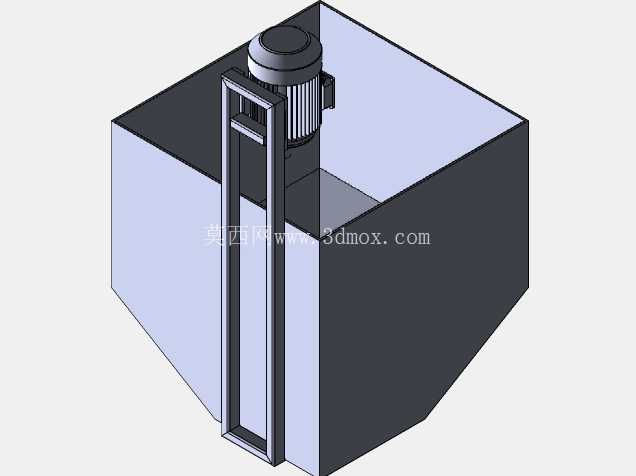

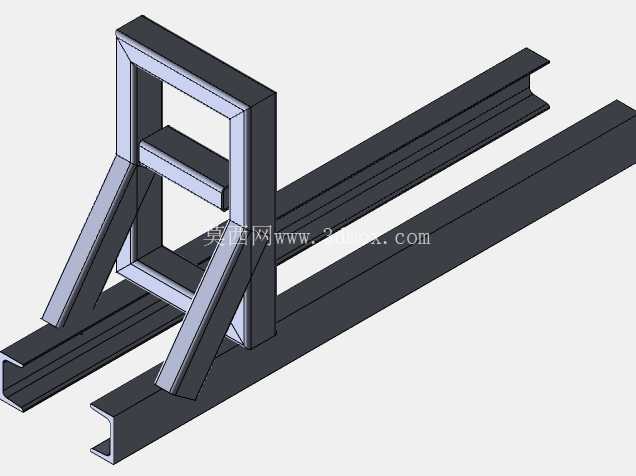

从整机结构来看，电机采用卧式底脚安装形式，底脚预留的两个长圆形安装孔可以适配不同安装基座的孔位偏差，安装时不需要额外加工过渡板，直接通过螺栓固定在加药装置的机架面板上即可，安装面的平面度公差控制在0.1mm以内，避免电机固定后出现轴系偏斜导致的轴承异常磨损。输出轴采用标准圆柱形轴伸，带键槽设计，可直接通过联轴器与计量泵的输入轴连接，也可配套链轮做小中心距的链传动，轴伸的径向跳动公差控制在0.02mm范围内，保证传动过程中不会出现额外的径向载荷冲击，延长密封件和轴承的使用寿命。

接线盒设置在机壳顶部，采用上翻盖式密封结构，接线端子与盒体之间设置橡胶密封垫，能够阻挡加药间内的水汽、腐蚀性气体进入接线腔，避免接线端子氧化锈蚀导致的接触不良，接线盒的进线口预留了标准的电缆密封接头安装螺纹，现场布线时可以直接匹配常用的格兰头，不需要额外做转接处理。机壳部分采用轴向散热筋结构，散热筋的高度和间距经过优化，在电机自扇风冷的作用下，能够保证长期满负荷运行时绕组温度控制在绝缘等级允许的范围内，即使在夏季加药间通风条件一般的场景下，也不会出现过热保护停机的情况，保障加药过程的连续性。

端盖部分采用铸铁材质，轴承室的加工精度达到IT7级，配套的深沟球轴承两侧带橡胶密封盖，出厂时预填了耐温润滑脂，在正常使用周期内不需要额外补充润滑脂，减少现场维护工作量。电机尾部的散热风扇采用工程塑料材质，做了动平衡校正，运行时的振动速度有效值控制在1.8mm/s以内，不会因为振动导致相邻的计量管路出现接头松动漏液的问题。风罩采用薄钢板冲压成型，表面做了静电喷塑处理，能够抵御药剂气溶胶的腐蚀，同时通风孔的尺寸设计既保证通风量，又能防止现场检修时杂物卷入风扇造成损坏。

在设计思路上，这款电机没有追求过高的功率密度，而是优先保证运行的可靠性和工况适配性，绕组采用F级绝缘结构，按照B级温升考核，预留了足够的温升余量，即使在供电电压出现±10%波动的现场工况下，也能稳定输出额定扭矩。整机的外形尺寸充分考虑了加药装置的紧凑安装需求，机壳外径、轴中心高都遵循通用电机的安装尺寸标准，现场替换原有故障电机时不需要改动安装基座和传动连接件，能够大幅缩短检修停机时间。另外，电机的吊环设置在机壳顶部两侧，方便现场安装时吊装搬运，不需要额外捆绑绳索，避免吊装过程中磕碰散热筋或者接线盒。

从实际应用的角度看，这类电机除了配套絮凝剂投加装置，也可以适配其他需要恒定小扭矩输出的小型化工搅拌、药剂输送场景，安装边界的通用性设计让它不需要做结构修改就能直接替换同机座号的通用电机，但是在密封、防腐和运行稳定性上的优化，让它比普通通用电机更适合水处理加药这类有特殊环境要求的工位。建模过程中对所有配合面的公差、安装孔的位置度都做了准确还原，结构工程师在做加药装置整体布局时，可以直接调用这个模型做干涉检查，不需要重新测绘电机的安装尺寸，能够有效减少设计阶段的错漏，避免现场安装时出现孔位不对、传动干涉的问题。
