家用三叶吊扇精细化三维结构设计

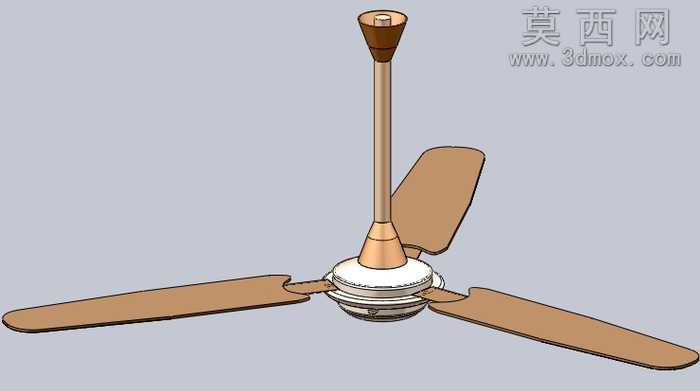

本吊扇三维模型采用SolidWorks软件完成全参数化建模，整体遵循家用吊扇的真实结构比例进行1:1还原，建模过程中优先保证各部件的装配逻辑与实际生产工艺一致，避免出现结构干涉问题。模型整体分为顶部吊装固定座、垂直吊杆、电机主机舱、三片扇叶四个核心模块，各模块之间保留了真实的装配约束关系，可直接用于装配干涉检查、结构拆解演示等场景。在建模细节处理上，顶部吊装固定座采用上窄下宽的锥台造型，边缘做了圆滑过渡处理，还原了真实吊扇固定座的收边结构，建模时通过旋转凸台命令生成主体结构，再对安装卡位处做拉伸切除处理，预留出与吊杆连接的装配槽位。垂直吊杆采用细长圆柱结构，上下两端分别做了直径收窄的连接头，上端与固定座锥底精准配合，下端嵌入电机主机舱的中心轴位，吊杆表面做了金属质感的材质分区，模拟真实吊杆的金属管材质感。电机主机舱采用分层式圆盘造型，上层为与吊杆连接的锥形过渡段，中层为电机外壳的圆弧凸台结构，下层为装饰性底盖，建模时通过多段旋转凸台叠加生成主体，再对边缘做圆角处理，还原真实电机外壳的圆润轮廓，外壳表面做了哑光白与金属铜色的材质分区，区分塑料装饰件与金属结构件的视觉差异。三片扇叶采用长条形流线型翼型截面，从叶根到叶尖逐渐收窄变薄，叶根处做了与电机舱连接的安装卡位，每片扇叶的倾斜角度完全一致，保证旋转时的动平衡效果，扇叶表面赋予仿木纹理材质，还原家用吊扇常见的木质感扇叶效果。在渲染表现上，采用柔和的均匀漫反射光照，避免金属部件出现过强的反光失真，背景选用浅灰色纯色背景突出模型主体，各部件的材质区分清晰，金属部件保留适度的环境反射效果，塑料与木质部件调整为低反光的哑光质感，整体渲染效果贴近真实产品的视觉表现。设计过程中充分考虑了家用吊扇的实际使用场景，所有结构尺寸均参考市面主流吊扇的参数设定，扇叶的倾斜角度、长度比例都经过合理性校验，既保证模型的外观还原度，也兼顾了结构的合理性，可用于家电产品结构教学、吊扇产品外观方案展示、3D打印模型制作等多种用途。
