可调式手工钢锯三维结构设计作品

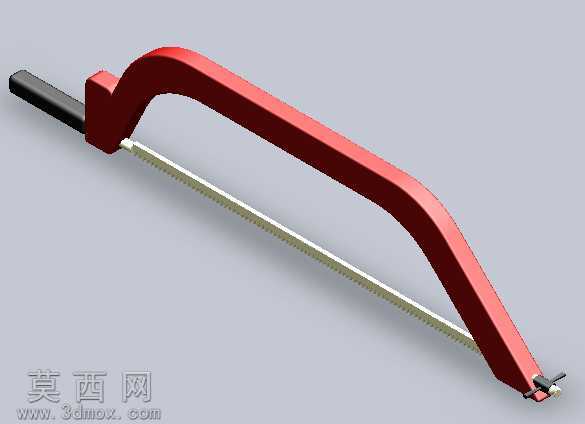

本作品为手工钢锯的三维参数化建模成果，建模过程严格遵循实物测绘比例，完整还原了可调式钢锯的全部结构细节。建模阶段首先以基准面搭建整体框架，先完成弧形锯弓主体的曲面构建：通过多段样条曲线拟合锯弓的流畅弯折弧度，采用曲面加厚命令生成符合受力厚度的弓架实体，弓架表面做圆角过渡处理，避免应力集中的结构缺陷，还原了实物弓架的人体工学弯折角度，适配手持操作时的施力角度。手柄部分采用包覆式结构建模，通过多截面实体命令生成贴合手掌握持的柱形轮廓，表面做细微防滑纹理的凹凸处理，还原了绝缘防滑手柄的材质质感，手柄与弓架的连接位置做了嵌套配合结构，还原了过盈装配的连接关系。锯条张紧机构是本次建模的细节重点，前端的固定销、尾端的张紧调节旋钮都做了独立零件建模：调节旋钮表面做滚花防滑纹理，通过螺纹配合关系与弓架尾端连接，可模拟旋转张紧锯条的动作逻辑；锯条两端的挂孔与固定销做了精准的间隙配合，还原了锯条快速拆装的结构特性，锯条本体通过阵列命令生成均匀排布的锯齿结构，每个锯齿的切削角度都做了统一的角度约束，还原了标准锯条的齿形参数。材质渲染阶段，弓架主体赋予高饱和度红色金属漆材质，调整材质的反光度与粗糙度参数，还原了五金工具表面烤漆的哑光金属质感；手柄部分赋予黑色硬质橡胶材质，调整材质的漫反射参数，模拟橡胶表面的细微磨砂质感；锯条部分赋予高硬度银灰色合金钢材质，提升锯齿部分的反光强度，还原高速钢锯条的金属亮面质感；张紧旋钮与固定销做镀锌金属材质处理，呈现淡银色的镀锌层质感。整体装配阶段完成了所有零件的配合约束，弓架与手柄同轴心配合，张紧机构与弓架螺纹配合，锯条与两端固定销锁定配合，整体结构无干涉，可用于手工五金工具的结构演示、金工实习教学演示以及五金产品的外观设计参考，完整还原了日常手工锯切作业所用钢锯的全部结构特征与外观细节。
