创意造型家用烤三明治机外观结构设计

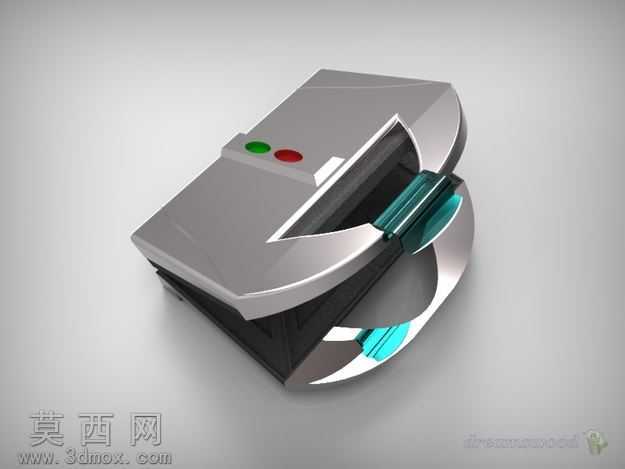

本作品为家用烤三明治机的三维设计方案，采用SolidWorks完成全参数化建模，整体造型突破传统厨电方正刻板的设计语言，以流畅的弧形曲面构建机身主体，兼具未来感与握持实用性。建模阶段首先绘制机身主体的基准草图，通过多组引导线放样生成上下开合的壳体曲面，对曲面衔接处做G2连续倒角处理，避免生硬棱角带来的廉价感，同时保证开合结构的转动间隙均匀合理。材质渲染阶段，机身主体采用磨砂银灰色金属材质，模拟拉丝不锈钢的细腻肌理，在光线照射下呈现柔和的漫反射效果，既耐脏防刮又能适配多数现代厨房的装修风格；操作区域的红绿功能按键采用半透明PC材质，添加轻微的自发光效果模拟通电状态的指示灯提示；机身中部的开合把手采用半透青蓝色亚克力材质，调整折射与粗糙度参数，还原通透温润的质感，与金属机身形成强烈的材质对比，提升产品的视觉层次。结构设计上，采用上下翻盖式的经典加热结构，在转轴处预留了阻尼结构的安装空间，保证开合过程顺滑无卡顿，加热腔体内部预留了发热管、温控模块的安装位，上下壳体的卡扣位置做了精准的对位设计，保证合模后缝隙均匀，同时在机身底部预留了散热孔与防滑脚垫的安装位置，兼顾使用安全性与放置稳定性。设计思路围绕家用小厨电的使用场景展开，摒弃传统三明治机笨重的工业感造型，用流线型曲面降低产品的视觉厚重感，青蓝色装饰件的加入打破金属材质的冷硬感，让产品既能完成烤制三明治的实用功能，也能作为厨房台面的装饰物件，建模过程中所有结构均做了壁厚校验与装配干涉检查，保证模型可直接对接后续的结构开模与生产落地，渲染阶段采用三点布光法，主光从侧上方打亮机身曲面轮廓，辅光弱化阴影死黑区域，背景光勾勒产品边缘，最终呈现出精致的产品展示效果。
