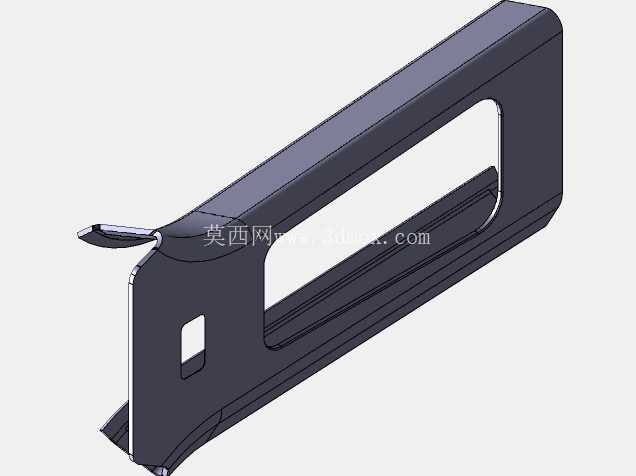

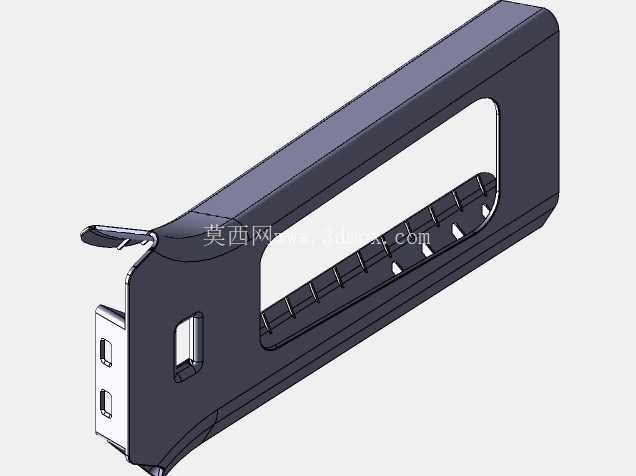

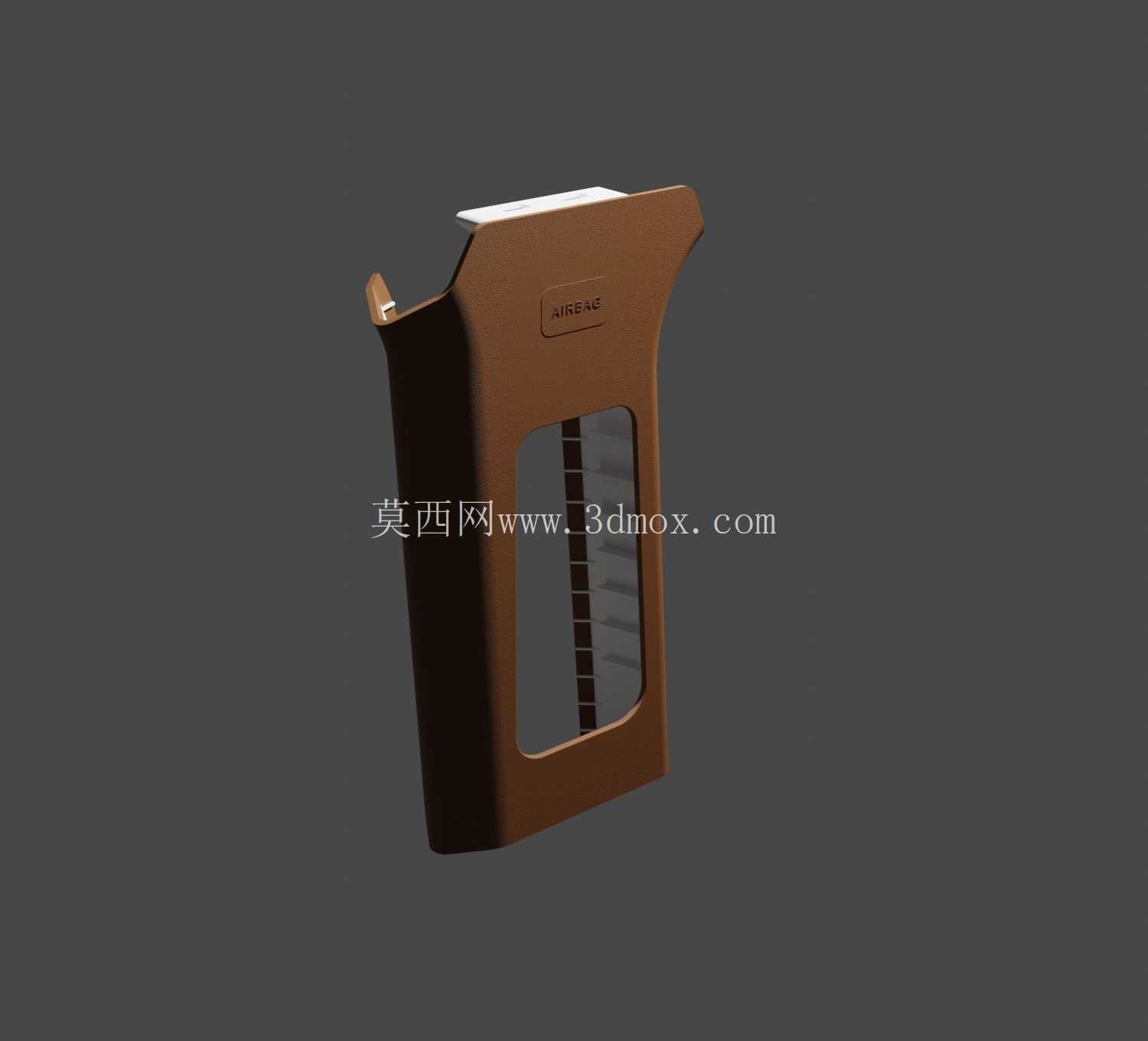

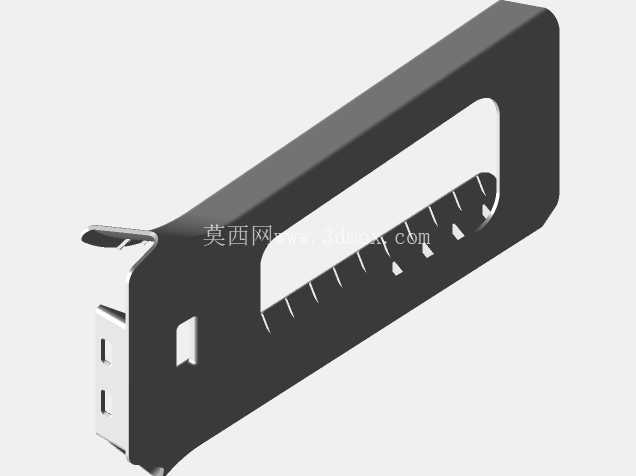

高尔夫5车型B柱塑料内饰护板结构

该B柱内饰护板主要应用于乘用车主驾与副驾侧的车身立柱覆盖场景，是乘员舱内饰系统的核心组成部件之一，日常使用中承担立柱钣金遮挡、乘员磕碰防护、侧气帘安装点位遮蔽、内饰视觉风格统一的多重作用。在实车装配场景下，该部件位于前后车门之间的立柱位置，上沿衔接车顶内饰顶棚，下沿连接车门槛内饰条，前后边缘分别与前门密封条、后门密封条的安装位匹配贴合，安装边界完全贴合车身B柱钣金的冲压曲面弧度，不会出现与周边车门、密封条、顶棚干涉的问题，装配完成后与周边内饰件的缝隙均匀度可控制在乘用车内饰通用公差范围内。

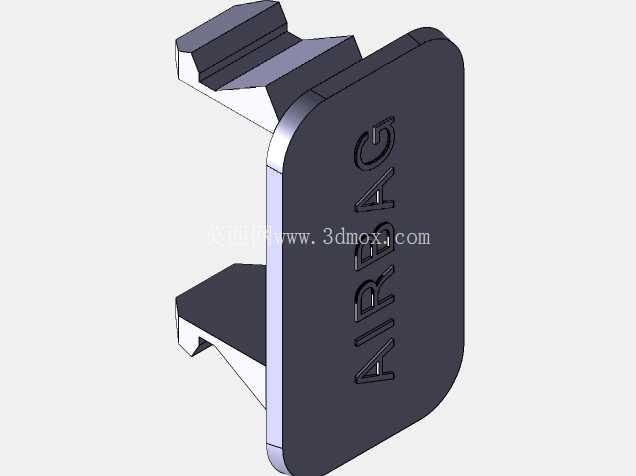

从功能特性来看，该护板主体采用硬质注塑塑料作为基底结构，保证部件整体的结构刚度，安装后不会出现松旷异响；面向乘员的表层做了皮革包覆处理，触感柔和，能在乘员上下车发生肢体磕碰时起到缓冲作用，同时匹配整车内饰的质感风格。护板中部预留的矩形镂空区域，是安全带高度调节机构的操作让位空间，装配后调节机构的操作按键可从镂空位置露出，不影响驾乘人员调整安全带的固定高度；护板上部的弱化标识区域，对应侧安全气囊的弹出路径，该区域在注塑阶段就做了壁厚减薄的弱化处理，气囊触发时可沿预设的弱化线顺利爆开，不会出现碎片飞溅的问题，满足被动安全的设计要求。

设计过程中首先完成B柱钣金安装点的坐标提取，基于车身钣金的数模面做偏置处理确定护板的基础安装面，预留出卡扣安装座的结构空间，卡扣座的位置完全匹配钣金上的预留安装孔位，保证装配时可直接通过塑料卡扣完成固定，无需额外增加焊接支架，兼顾装配效率与后期维修拆卸的便利性。皮革包覆层的设计预留了足够的翻边余量，包覆时可将皮革边缘压入护板背面的卡扣槽内，避免长期使用后出现皮革边缘起翘、脱胶的问题。护板的整体曲面做了连续的曲率过渡，没有尖锐的棱角结构，所有面向乘员的边缘都做了圆角处理，圆角半径符合乘用车内饰的安全设计规范，磕碰时不会对乘员造成二次伤害。

尺寸设计上，护板整体沿车身Z向的长度完全覆盖B柱从门槛到顶棚的整个立柱区域，X向的宽度根据B柱钣金的宽度做匹配，不会过度侵入乘员舱的乘坐空间；Y向的安装深度预留了侧气帘的折叠安装空间，护板与钣金之间的空腔可容纳气帘模块、安全带导向机构、车身线束等部件，同时在空腔内设计了线束固定卡扣的安装位，可将B柱区域的车身线束规整固定，避免车辆行驶过程中线束晃动产生异响。护板表面的皮革纹理与整车其他内饰部件的纹理保持统一，皮革的颜色也与车门内饰板、顶棚的配色一致，保证整车内饰的视觉整体性。
