汽车脚垫固定卡扣式塑料夹子结构

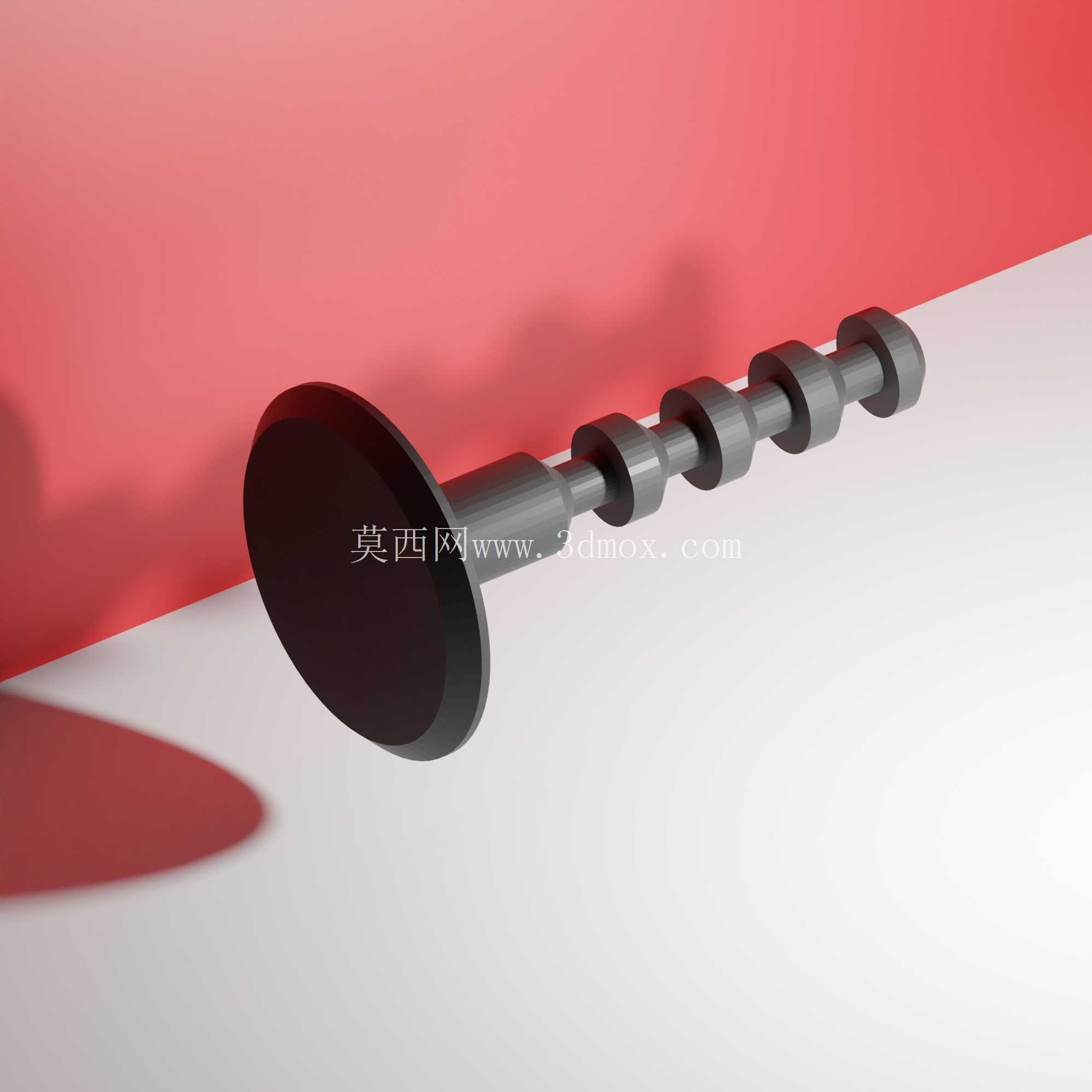

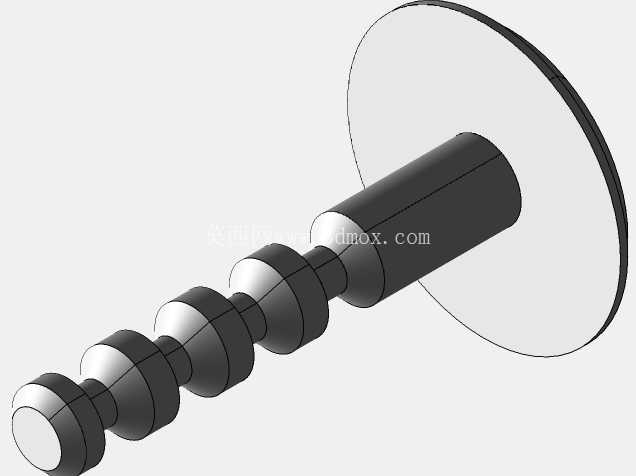

　　头部采用大直径圆盘设计，圆盘端面平整，压合后可完全覆盖脚垫的安装开孔，增大与脚垫基材的接触面积，避免脚垫局部受力过大出现撕裂、穿孔的问题，同时圆盘边缘做了小圆弧过渡，不会割伤脚垫表层的绒面或PVC材质，也能避免安装维护时划伤操作人员手部。从设计适配性来看，该夹子可兼容四种不同厚度规格的汽车脚垫安装需求，不管是薄款丝圈脚垫、中等厚度的PVC脚垫，还是加厚款的羊绒脚垫，都能通过杆身不同位置的凸缘卡接实现可靠固定，无需针对不同脚垫厚度开模生产不同规格的卡扣，大幅降低了汽配供应链的备货品类压力，也方便整车厂总装车间的物料管理，减少线边物料的错装风险。在汽车内饰装配场景中，脚垫的固定可靠性直接影响驾乘安全，若脚垫发生移位，极有可能卡滞油门、刹车踏板，引发操作风险，这类固定夹子正是为解决该痛点设计的专用紧固件。不同于普通平面卡扣，该夹子采用多段环形倒刺结构，杆身依次设置多道直径渐变的环形凸缘，安装时顺着凸缘斜面可轻松压入车身地板对应的预留安装孔，压入到位后凸缘背面的直角台阶会卡在安装孔背侧，形成可靠的轴向限位，即便长期受脚垫拉扯、踩踏振动，也不会出现松脱脱出的问题。

　　尺寸设计上充分考虑了车内安装空间的边界限制，整体长度控制在38毫米，安装后突出地板的高度不会干涉脚垫的正常铺设，头部圆盘直径22毫米，压合后与脚垫表面贴合度高，不会出现局部凸起硌脚的问题，整体厚度方向的尺寸控制在6毫米，安装后杆身伸入地板空腔的长度不会触碰地板下方的线束、隔音层等内饰部件，避免安装过程中损伤周边附属零件。结构设计上充分考虑了注塑生产的工艺性，整体采用轴对称结构，没有复杂的侧向倒扣，注塑模具可采用简单的两板模结构，进胶点设置在头部圆盘中心，成型后杆身的环形凸缘填充饱满，不会出现缺胶、缩痕的问题，生产效率高，单件成型周期短，适合大批量量产。

　　材料选用耐磨耐候的工程塑料，可适应车内-40℃到85℃的宽温域使用环境，不会因为夏季车内高温出现软化变形，也不会因为冬季低温出现脆裂断裂，长期使用的抗疲劳性能优异，可承受上万次的脚垫拆装拉扯而不损坏。堆叠运输设计是该夹子的一个实用细节，多段环形凸缘的直径差经过精确计算，多个夹子同向放置时，后一个夹子的杆身可套入前一个夹子的中心空腔，实现整齐堆叠，大幅降低运输过程中的空间占用，也避免散装运输过程中零件相互摩擦出现表面划伤、毛刺的问题，同时堆叠后的零件计数方便，仓储盘点时可快速核对数量，提升物流周转效率。

　　实际安装过程中无需专用工具，操作人员只需对准地板上的安装孔，用手掌按压头部圆盘即可完成安装，拆卸时用平口工具撬动头部圆盘下方的间隙即可拔出，操作门槛低，普通车主也可自行完成脚垫的拆装维护，无需到专业维修门店操作。从受力角度分析，杆身的环形凸缘位置经过受力仿真优化，每道凸缘的厚度、倒角角度都经过反复验证，在承受150N的轴向拉扯力时不会出现断裂或滑脱，完全满足日常使用过程中脚垫移位、人员踩踏拉扯的受力需求，同时杆身与头部的连接位置做了加强筋过渡，避免安装按压时头部与杆身连接处出现断裂。
