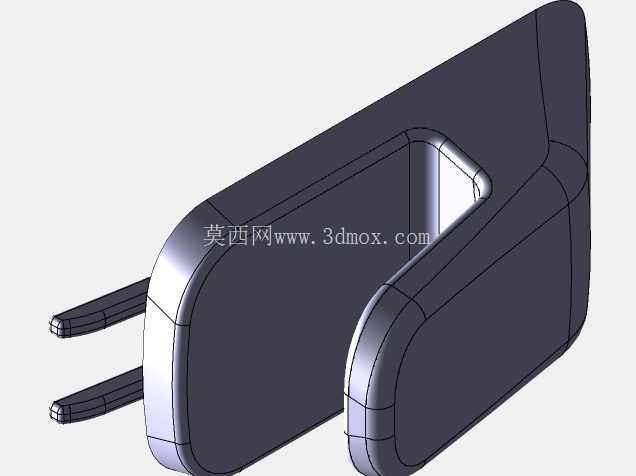

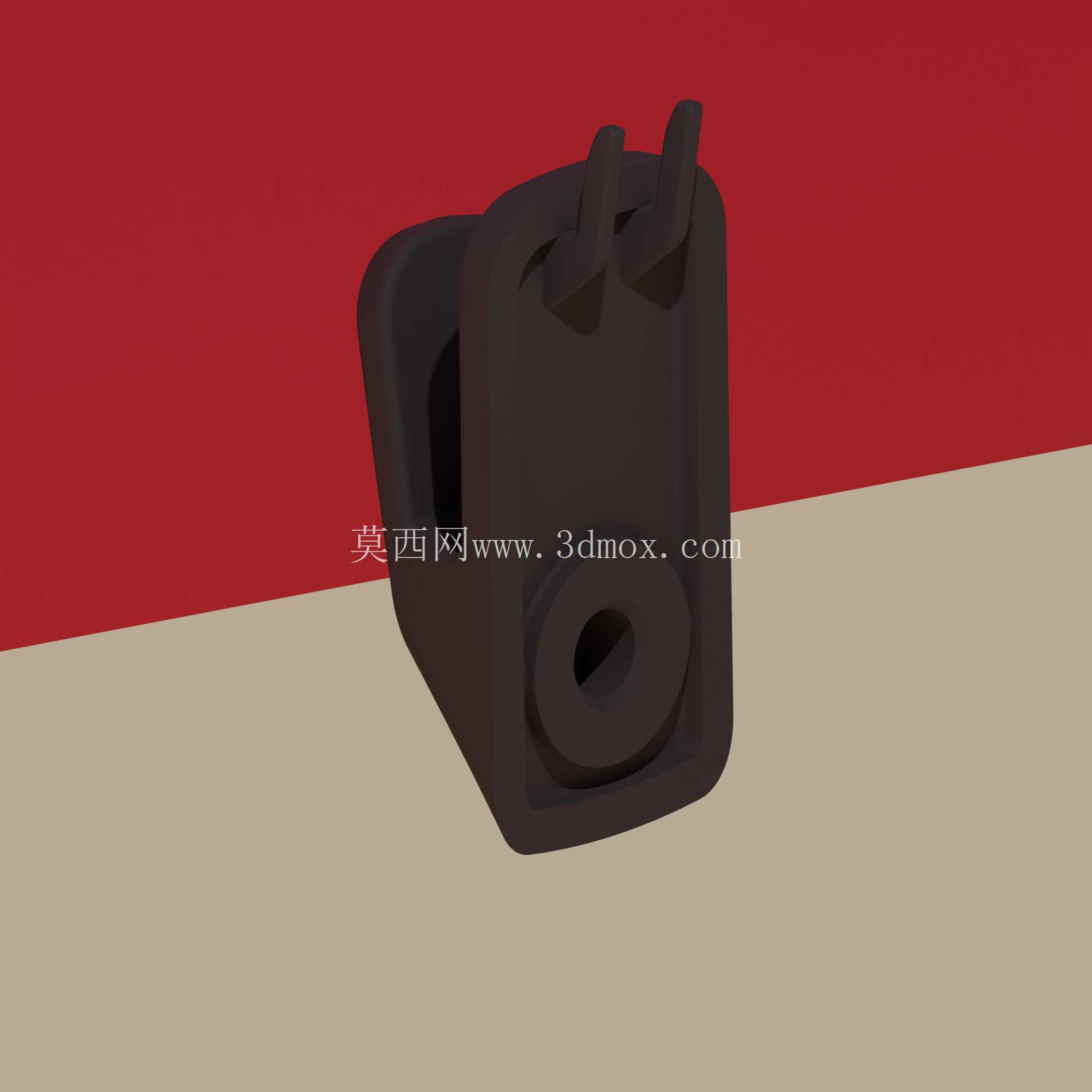

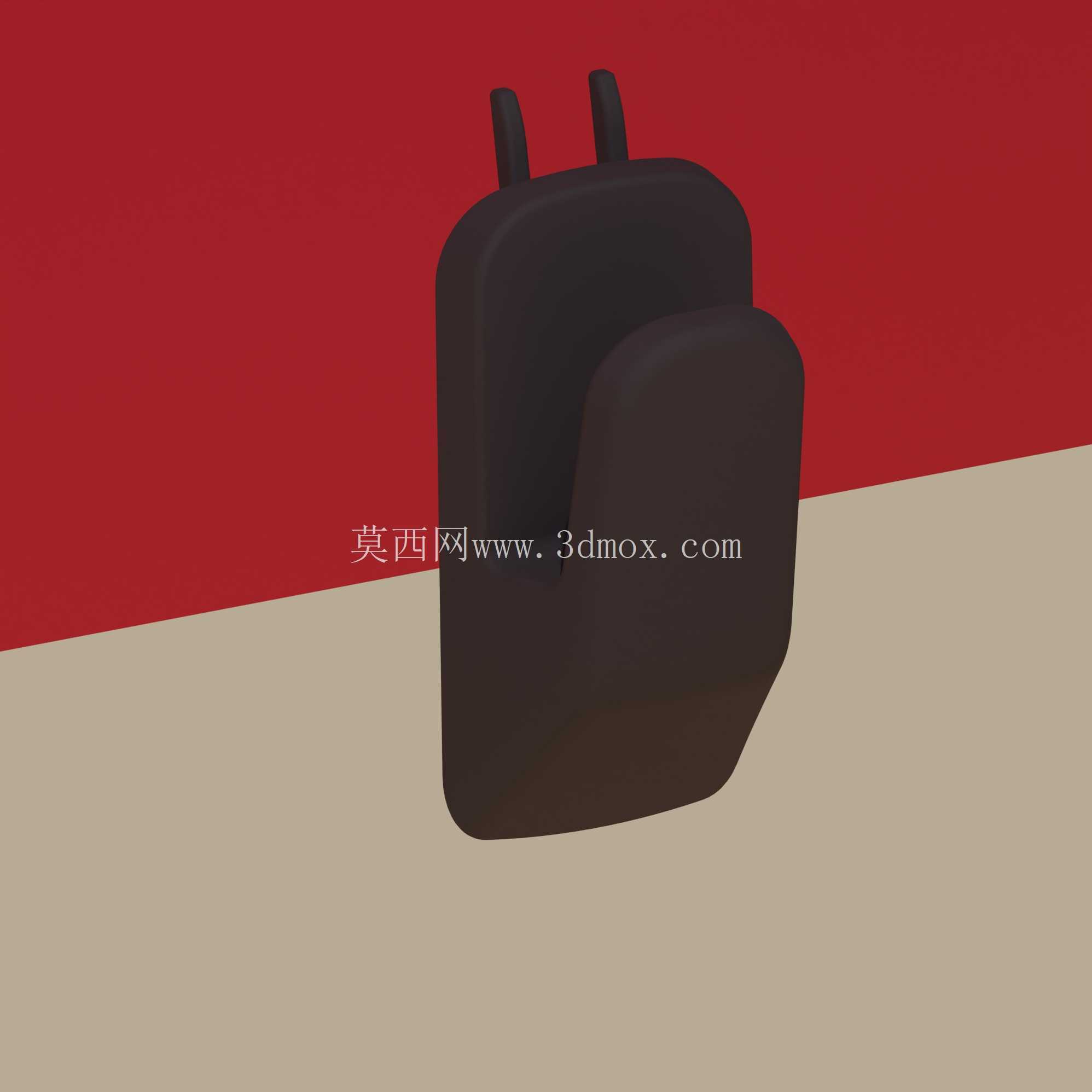

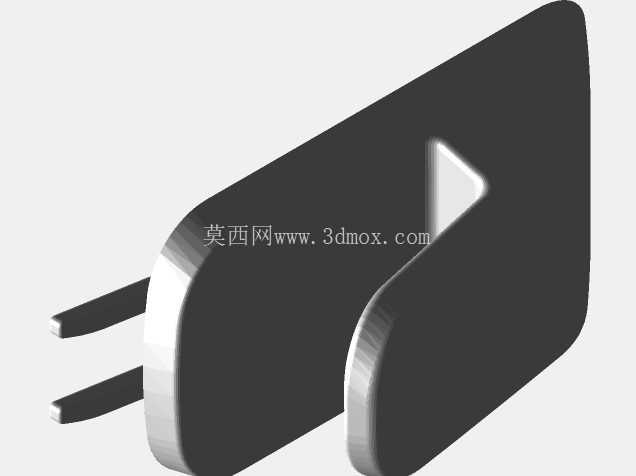

车载B柱挂衣支架结构设计

车载B柱挂衣支架是适配乘用车辆B柱安装位的内饰功能附件，日常使用场景覆盖商务出行、通勤及长途自驾等多种用车场景，主要用于悬挂西装、外套、易褶皱衣物，避免衣物堆放在座椅上产生折痕，同时也可临时悬挂轻质购物袋、车载收纳挂袋等小件物品，拓展车内零散空间的置物能力。

从安装边界来看，该支架完全贴合主流家用车型B柱内饰板的曲面弧度设计，安装点位避开B柱内置的安全带卷收器、侧气帘起爆路径、车身加强筋等核心结构，不会干涉原车安全部件的正常工作，整体外凸尺寸控制在35mm以内，不会占用乘员上下车的侧向通过空间，避免乘员上下车时发生磕碰。支架上部设置两个定位插脚，对应B柱内饰板上的预留安装孔位，安装时无需对原车内饰进行打孔破坏，通过插脚卡接配合背面的双面胶辅助固定即可完成装配，拆卸后也不会在原车内饰板上留下残留痕迹，适配多数带B柱预留安装位的家用轿车及SUV车型。

功能设计层面，支架主体采用大弧度承托面结构，挂放衣物时衣架挂钩与承托面的接触长度达到42mm，普通木质衣架、塑料衣架、金属衣架均可稳定放置，车辆行驶过程中经过颠簸路面、急加速急减速工况时，衣架不会从支架上滑脱。承托面边缘做了R3的圆角过渡处理，没有尖锐棱角，即使乘员肢体意外触碰也不会造成划伤。支架下部的承托区域做了下沉式设计，可同时容纳两个常规衣架悬挂，满足两人同时挂放外套的使用需求，整体静态承重达到1.5kg，挂放常规冬季厚外套也不会出现变形或脱落问题。

结构设计思路上，该支架采用一体化注塑成型的结构方案，主体壁厚均匀控制在2.5mm，既保证了足够的结构强度，又不会出现注塑缩痕、翘曲等成型缺陷。背部贴合B柱的曲面完全通过实车扫描点云逆向拟合生成，与B柱内饰板的贴合间隙控制在0.5mm以内，安装后与原车内饰的整体性强，不会出现突兀的凸起或缝隙。支架表面采用哑光磨砂纹理处理，与多数车型B柱内饰的哑光质感保持一致，不会因为光线反射干扰驾驶员的侧向视线。

在实际使用的细节考量上，支架的挂放区域做了微倾斜角度设计，衣架挂入后会自然向车身方向贴合，避免衣物过度向车内空间凸出，影响后排乘员的乘坐空间。插脚结构做了倒卡扣设计，卡入安装孔后会自动锁止，不会因为长期使用出现松动异响，同时拆卸时只需用平口工具轻压卡扣即可取出，维护更换十分便捷。整个支架没有设置多余的活动部件，长期使用不会出现部件松脱、异响等问题，适配车辆-40℃到85℃的车内使用温度范围，高温暴晒下不会出现变形、异味，低温环境下也不会发生脆裂。

从工程建模的角度来看，该模型的曲面构建完全遵循实车安装位的匹配逻辑，所有安装特征的尺寸公差按照汽车内饰件的通用公差标准设定，卡接结构的插拔力控制在30N到50N之间，既保证安装后的固定强度，又不会因为插拔力过大导致安装困难或者损坏原车内饰板。建模过程中对壁厚过渡、圆角处理、加强筋布置都做了针对性优化，背部设置了三条高度2mm的加强筋，在不增加整体壁厚的前提下提升了支架的抗弯折能力，挂放重物时承托面的最大变形量控制在1mm以内，长期使用不会出现塑性变形。
